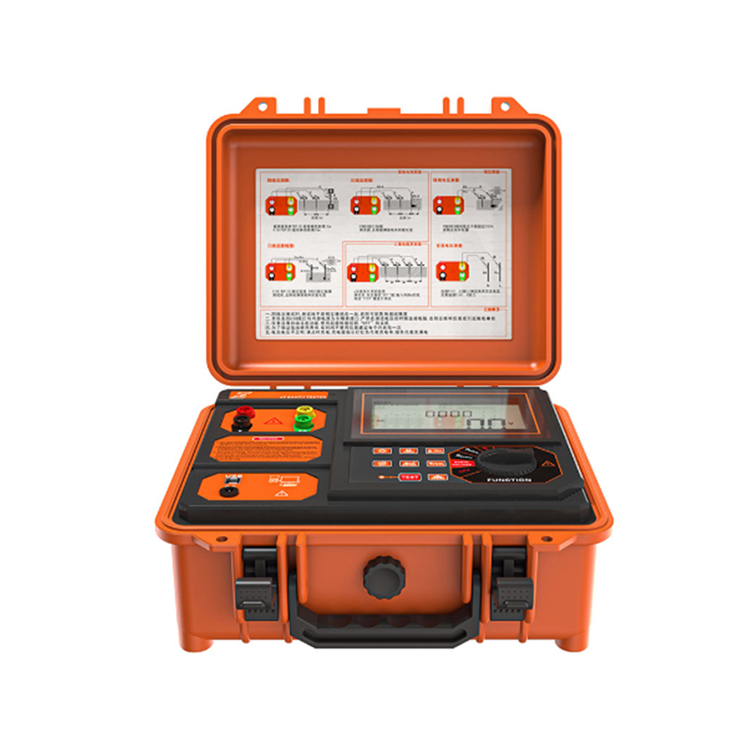

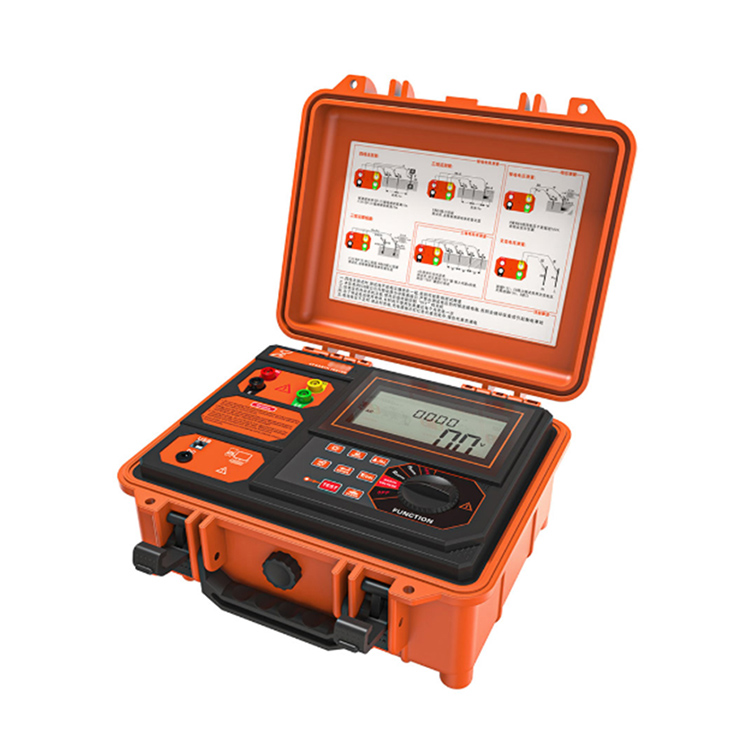

Cyfrowy tester rezystancji uziemienia VS-3001

Tester rezystancji uziemienia i rezystywności gruntu VS-3001 został specjalnie zaprojektowany i wyprodukowany do pomiarów na miejscu rezystancji uziemienia, rezystywności gruntu, napięcia uziemienia i napięcia prądu przemiennego w połączeniu z nowym standardem testowania rezystancji uziemienia ochrony odgromowej. Prąd testowy wynosi do 20 mA. Technologia cyfrowa i mikroprocesorowa, precyzyjna metoda 4-przewodowa, metoda 3-przewodowa i prosta metoda 2-przewodowa do pomiaru rezystancji uziemienia, import technologii FFT (szybka transformata Fouriera), technologia AFC (automatyczna kontrola częstotliwości), automatycznie identyfikuje zakłócenia i wybiera częstotliwość pomiaru, powoduje zakłócenia Zminimalizuj wpływ i zapewnij dokładniejszą wartość rezystancji uziemienia. Posiada unikalną zdolność przeciwzakłóceniową i zdolność adaptacji do środowiska, a także dobrą spójność powtarzanych testów, zapewniając wysoką precyzję, wysoką stabilność i wysoką niezawodność pomiarów długoterminowych. Jest szeroko stosowany w pomiarach rezystancji uziemienia, rezystywności gruntu, napięcia uziemienia i napięcia prądu przemiennego w energetyce elektrycznej, telekomunikacji, meteorologii, polach naftowych, budownictwie, ochronie odgromowej i przemysłowych urządzeniach elektrycznych.

Tester rezystancji uziemienia i rezystywności gleby VS-3001, znany również jako precyzyjny tester rezystancji uziemienia, czteroprzewodowy tester rezystancji uziemienia, dwu-trzy-czteroprzewodowy tester rezystancji uziemienia, tester rezystywności gleby, składa się z hosta, oprogramowania do danych, linii testowej, pomocniczych prętów uziemiających, linii komunikacyjnych itp. Specjalna konstrukcja typu skrzynki narzędziowej dla hosta, wykorzystująca tworzywo polipropylenowe jako surowiec, dodająca nowe wypełniacze kompozytowe do jednorazowego formowania wtryskowego, niska gęstość, wytrzymałość, sztywność, twardość, odporność na zużycie, odporność na ciepło, właściwości izolacyjne są lepsze, jego korpus skrzynkowy wytrzymuje nacisk około 200 kg, zapewniając wysoką precyzję, wysoką stabilność i wysoką niezawodność w różnych testach środowiskowych. Duży wyświetlacz LCD hosta z podświetleniem i wykresem słupkowym jest wyraźny na pierwszy rzut oka. Jednocześnie może przechowywać 300 zestawów danych, a funkcje odczytu, przeglądania, zapisywania, raportowania i drukowania danych historycznych można realizować za pomocą oprogramowania do obsługi danych.

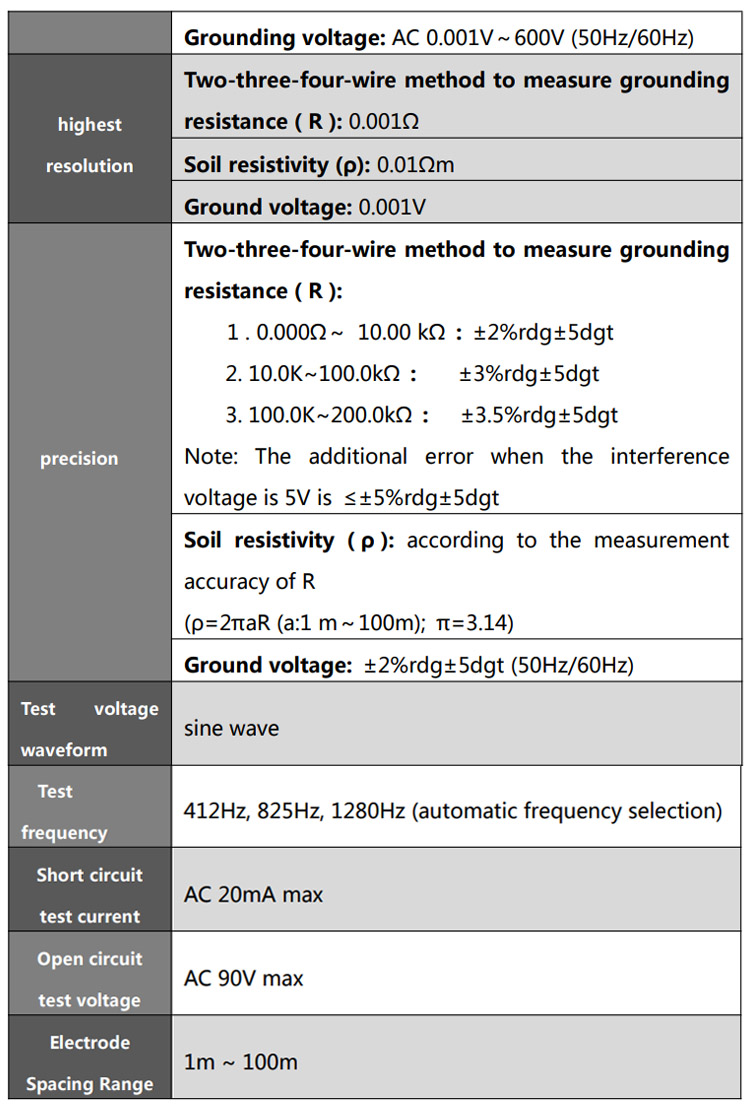

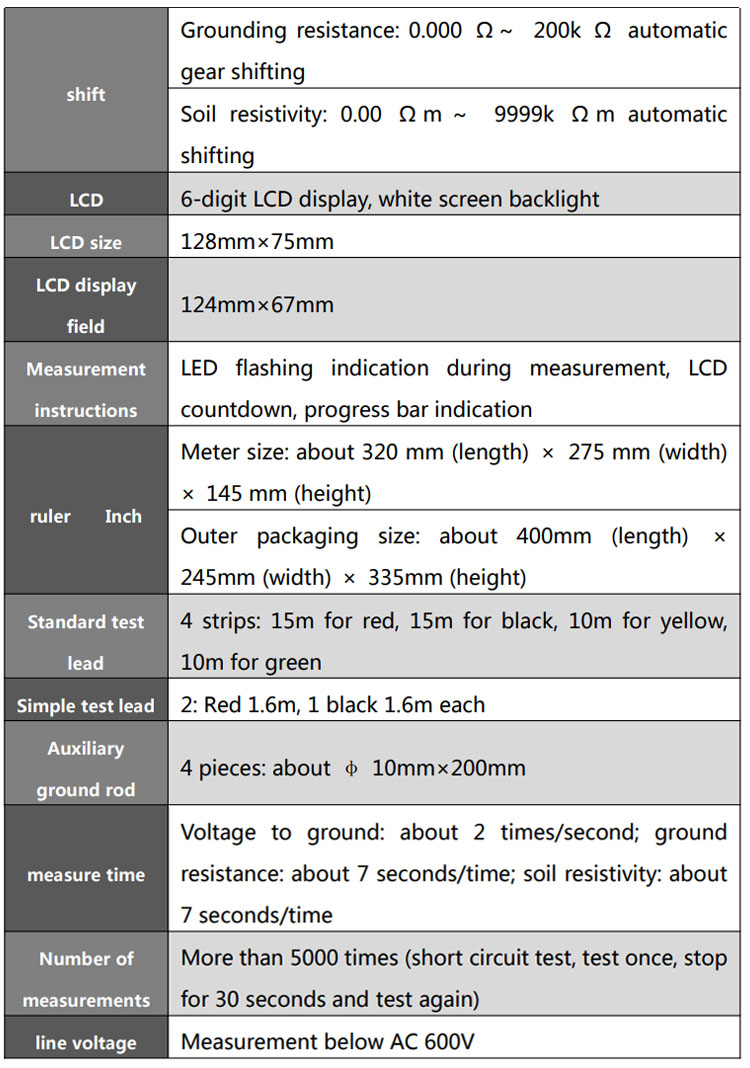

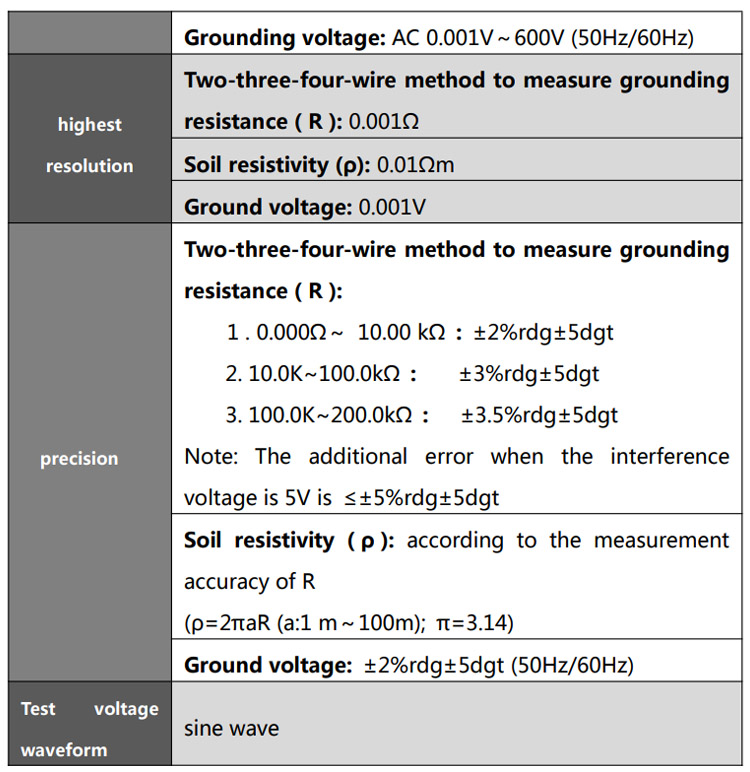

Dane techniczne

Kluczowe funkcje

Wysoka dokładność i ochrona przed zakłóceniami: Automatyczny wybór częstotliwości (412 Hz/825 Hz/1280 Hz) pomaga zminimalizować zakłócenia. Dokładność pomiaru rezystancji uziemienia może sięgać ±2%rdg±5dgt w zakresie 0,000 Ω–10,00 kΩ.

Solidna i przenośna konstrukcja‌: W zestawie skrzynka narzędziowa do stacji bazowej klasy przemysłowej, która wytrzymuje nacisk 200 kg. Jest lekki (stacja bazowa 2,7 kg) i nadaje się do użytku w terenie.

Szeroki zakres pomiarowy: rezystancja uziemienia: 0,000 Ω–200 kΩ; Rezystywność gruntu: 0,00 Ω·m–9999 kΩ·m; Uziemienie/napięcie AC: 0,001–600,0 V.

Przyjazna dla użytkownika obsługa: Duży wyświetlacz LCD z podświetleniem, pasek postępu testu, wskaźnik odliczania i intuicyjne pokrętło/przyciski funkcyjne. Może automatycznie wykryć zakłócenia (ostrzeżenie NOISE > 5 V) i stany przeciążenia (wyświetlacz OL).

Zarządzanie danymi‌: przechowuje do 300 zestawów danych. Dane można przechowywać, przeglądać, usuwać na urządzeniu i przesyłać przez „RS232/USB do komputera” za pomocą dostarczonego oprogramowania do raportowania i drukowania.

Zgodność z bezpieczeństwem‌: Spełnia normę IEC61010-1 (CAT III 300 V, CAT IV 150 V), z zabezpieczeniem przed przeciążeniem i wyraźnymi ostrzeżeniami dotyczącymi bezpieczeństwa dotyczącymi izolacji, ograniczeń napięcia (nie przekraczających 600 V) i prawidłowego działania.

Aplikacje

VS-3001 jest szeroko stosowany w branżach wymagających niezawodnych testów systemów uziemiających i analiz gleby, w tym:

Elektrotechnika‌ – test

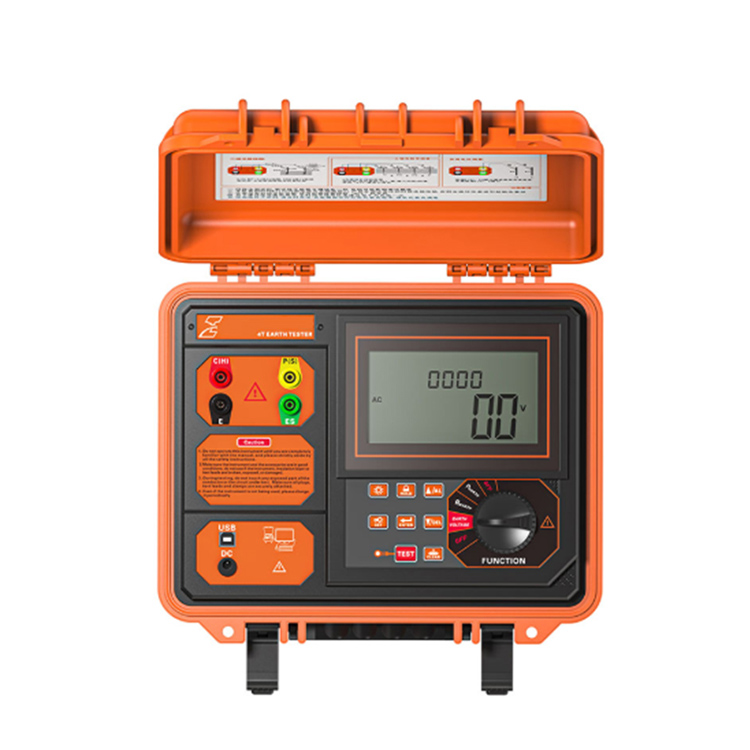

Struktura

1: Umieszczenie modelu produktu

2: Interfejs C(H): biegun prądowy

3: Interfejs E: biegun uziemiający

4: Interfejs P(S): biegun napięcia

5: interfejs ES

6: interfejs USB

7: Port ładowania

8: LCD

9: Przycisk zmiany biegów

10: Kluczowy obszar

11: Kabel do transmisji danych USB

12: Miernik S480

13:4 standardowe linie testowe

14: 2 proste linie testowe

15: Pomocniczy pręt uziemiający

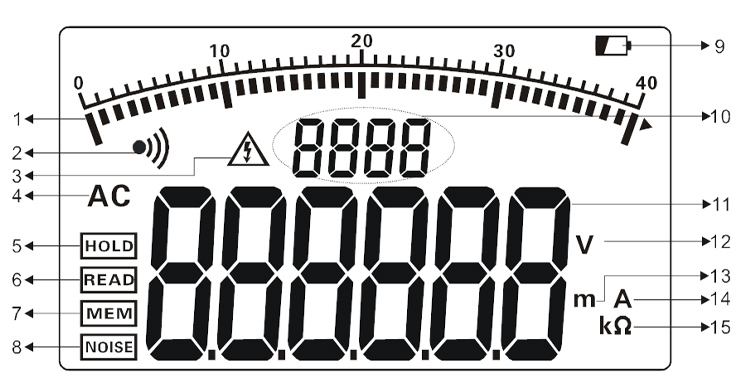

1. Wykres słupkowy postępu testu (wyświetlanie postępu testu, wyświetlanie dynamiczne)

2. Wskaźnik alarmu (wyświetlany, gdy funkcja alarmu jest aktywna, migający w przypadku przekroczenia progu alarmowego)

3. Wskazanie przepięcia (wyświetlane, gdy badane napięcie przekracza 30 V, przypominając o konieczności zwrócenia uwagi na bezpieczeństwo)

4. instrukcje dotyczące komunikacji

5. Wskazanie zatrzymania danych (wyświetlane po naciśnięciu klawisza HOLD w celu zatrzymania danych)

6. Instrukcja przeglądu danych (wyświetlana po długim naciśnięciu przycisku HOLD przez 3 sekundy, aby wejść do przeglądu danych)

7. Sygnalizacja przechowywania danych (wyświetlana w przypadku zapisywania danych podczas ich przechowywania poprzez naciśnięcie klawisza HOLD)

8. Wskazanie sygnału zakłócającego (wyświetlane gdy napięcie zakłócające przekracza 5V)

9. Wskaźnik niskiego poziomu baterii

10. Wskazanie ilości przechowywanych grup danych

11. Dane testowe

12. Symbol jednostki napięcia

13. Symbol jednostki długości

14. Symbol aktualnej jednostki

15. Symbol jednostki oporu

Firma nie ponosi odpowiedzialności za inne straty spowodowane niewłaściwym użytkowaniem.

Treść niniejszej instrukcji obsługi nie powinna być powodem do używania produktu do celów specjalnych.
