Analogowy tester izolacji

Weshine® wynalazł analogowy tester izolacji z certyfikatem CE, wysoką jakością i dokładnością, wynaleziony i wyprodukowany zgodnie z normami krajowymi, dostępne kompletne rozwiązanie do testowania elektrycznego. Skontaktuj się z nami, aby uzyskać więcej informacji na temat analogowego testera izolacji firmy Weshine!

Wyślij zapytanie

Opis produktu

WeshineAnalogowy tester izolacjiz cyfrowym i analogowym wyświetlaczem łuku, przeznaczony do wysokonapięciowego badania rezystancji izolacji podczas konserwacji i serwisowania kabli, maszyn wirujących, transformatorów, rozdzielnic i zastosowań przemysłowych.

Testy izolacji DC są wykonywane przy napięciu 250 V, 500 V, 1000 V, 2500 V, 5000 V. Zakres pomiaru rezystancji izolacji wynosi od 100 k Î© do 1000 G Î©. Zapewnione jest automatyczne rozładowywanie testowanych obwodów pojemnościowych i wyświetlanie zanikającego napięcia.

Zacisk ochronny może być używany do minimalizowania skutków upływu powierzchniowego, a tym samym błędnych pomiarów podczas przeprowadzania testów rezystancji izolacji.

W przypadku testowanych obiektów pojemnościowych przyrząd automatycznie rozładuje się przez wewnętrzny rezystor i wskaże napięcie na zaciskach w zakresie od 30 V do 600 V, przy wyższych napięciach wskazywanych przez „Hi”. Ta funkcja daje wskazanie zanikającego napięcia po testowaniu obciążeń biernych. Gdy wskaźnik napięcia zniknie, użytkownik może bezpiecznie odłączyć przewody pomiarowe.

VS-3121AAnalogowy tester izolacjijest zasilany ośmioma ogniwami 1,5 V IEC LR6 (AA). Funkcje bezpieczeństwa konstrukcji obejmują wskaźnik ostrzegawczy wysokiego napięcia, zewnętrzny wyświetlacz napięcia po teście IR, automatyczne rozładowanie obciążeń biernych i przewodów pomiarowych

APLIKACJA

Materiały elektroizolacyjne niszczeją z czasem, co prowadzi do awarii i kosztownych rachunków za naprawy. Testery rezystancji izolacji przykładają regulowane napięcie prądu stałego do izolacji i mierzą przepływ prądu przez nią, stosując prawo Ohma do obliczenia rezystancji izolacji. Prąd płynie, ponieważ żaden materiał izolacyjny nie jest doskonały.

Zastosowania testera IR obejmują:

■ Instalacja sprzętu

■ Rutynowa konserwacja

■ Rozwiązania problemów

Testowanie izolacji przy użyciu wysokiego napięcia prądu stałego wpływa na polaryzację izolacji w taki sposób, że kolejne testy bez całkowitego rozładowania testowanej jednostki dadzą różne wyniki.

Należy zachować ostrożność, aby zawsze stosować ten sam proces i technikę podłączania i testowania izolatora, aby móc śledzić wyniki. Ważne jest, aby rejestrować temperaturę izolacji oraz wartości IR

CECHY I KORZYŚCI

■ Kompaktowy, wytrzymały tester rezystancji izolacji

■ Łatwa obsługa i wybór zakresu napięcia

■ Woltomierz AC i DC (30 V - 600 V)

■ Ustawiany przez użytkownika timer testowy IR (domyślnie 1 min), (maks. 19 m 50 s)

■ Miękki futerał na instrument i przewody

■ Szybki start i pełna instrukcja obsługi

■ Blokowane izolowane wtyczki WN dla dodatkowego bezpieczeństwa

■ Żaluzje w poprzek zacisków zapobiegają przypadkowemu wnikaniu brudu i innych przedmiotów

SPECYFIKACJE

Zakres izolacji	0,1 MÎ© do 2 TÎ©
Nominalne napięcia probiercze	250 V, 500 V, 1000 V, 2500 V, 5000 V
Dokładność napięcia zacisków
	napięcie testowe
	¥1000 V 0... 5% wartości nominalnej napięcie testowe
Dokładność izolacji	±5% ±3 cyfry
Prąd zwarcia	5mA ±0,5mA
Dokładność woltomierza	±2% odczytu ±3 cyfry
Zasilacz	8 baterii LR6/AA
Zakres temperatury pracy i wilgotność
	-20°C do 45°C
Wilgotność	80% wilgotności względnej
Zakres temperatury przechowywania i wilgotność
	-20°C do 60°C
Ochrona bezpieczeństwa	Izolacja kat. III 600 V
Notatka	Błąd serwisowy z określonymi ograniczeniami środowiskowymi jest dwukrotnością błędu wewnętrznego
kompatybilność elektromagnetyczna	Zgodny z normą IEC 61326-1:2013
Wymiary	177 mm x 226 mm x 100 mm
Waga	1,9 kg (łącznie z baterią)

VS-3121

VS-3121Analogowy tester izolacjizostał zaprojektowany do testów elektrycznych i przemysłowych, gdzie napięcia robocze przekraczają 1000 V i wymagane są wyższe napięcia testowe izolacji.

W przeciwieństwie do VS-3121A, VS-3121 oferuje stały zakres napięć 50 V, 100 V, 250 V, 500 V, 1000 V i 2500 V.

Urządzenia o napięciu roboczym powyżej 1 kV wymagająAnalogowy tester izolacjis przy napięciach powyżej 1 kV. Nasze jednostki 5/10/15 kV, stanowiące podstawę testów wysokiego napięcia, zapewniają najwyższy poziom testów jakości wraz z najwyższym bezpieczeństwem, wygodą i przenośnością.

Dla pełnej możliwości testowania izolacji dla wszystkich o wysokim kapitale

VS-3127

VS-3127Analogowy tester izolacjioferuje możliwość wykonywania dokładnych pomiarów rezystancji izolacji do napięcia probierczego 15 kV przy maksymalnej rezystancji 30 TÎ©. Dokładność pomiaru rezystancji wynosi ± 5% od 1 MÎ© do 3 TÎ©!

Dla firm użyteczności publicznej i usług VS-3127 jest wszechstronnym testerem ze swoją elastycznością i możliwością sprawdzania w przyszłości. Weshine VS-3127 został zaprojektowany do pracy w dowolnym miejscu.

Wyjściowe napięcie znamionowe maks. osiąga 7 biegów (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Maksymalny prąd zwarciowy 7mA

Test rezystancji izolacji (IR), test indeksu polaryzacjiï¼PI), test współczynnika absorpcji dielektrycznej (DAR). Tryb testu rampy (RAMP), tryb testu filtrowanej rezystancji (FR). *Test pojemności (Cap.).

Funkcja monitorowania napięcia, automatycznie monitorująca napięcie na żywo mierzonego

DLACZEGO WARTO TESTOWAĆ PRZY 15 KV?

5 kV do 15 kV potroi prąd testowy - może to zapobiec ujemnemu prądowi testowemu w obecności dużego szumu.

15 kV jest określone dla zasobów od 35 000 V do 69 000 V na podstawie NETA ATS 2007.

Silniki powyżej 34 500 V powinny być testowane napięciem 15 kV w oparciu o NETA ATS 2007.

SPECYFIKACJE

Zakres izolacji	0,1 MÎ© do 30 TÎ©
Nominalne napięcia probiercze	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Dokładność napięcia zacisków
	ï¼5%ï½10%ï¼±10V
Dokładność izolacji	1 MÎ© do 3 TÎ©, ±5% ±3 cyfry
	ï¼3 TÎ©, ±20% ±3 cyfry
Prąd zwarcia	≤7 mA ±0,5 mA
Tryb testu rampy	±2% odczytu ±3 cyfry
Zasilacz	Zwiększ do ustawionego napięcia, testując z 10% stopniowanym rozmiarem ustawionego napięcia
Zakres temperatury pracy i wilgotność
	-20°C do 50°C
Wilgotność	80% wilgotności względnej
Zakres temperatury przechowywania i wilgotność
	-25°C do 65°C
Próba napięcia	AC/DC:0Vï½1000V, Dokładność: ±5% odczytu ±3 V
Test pojemności	10nFï½25uF, Dokładność: ±10% odczytu ±10nF
Bieżący test	0,01nAï½7mA, Dokładność: ±5% odczytu ±0,5 nA
Ochrona bezpieczeństwa	Izolacja kat. III 600 V
Notatka	Błąd serwisowy z określonymi ograniczeniami środowiskowymi jest dwukrotnością błędu wewnętrznego
kompatybilność elektromagnetyczna	Zgodny z normą IEC 61326-1:2013
Wymiary	280 mm x 260 mm x 160 mm
Waga	4,9 kg (łącznie z baterią)

Wybory

Weshine ma 8 lat doświadczenia w szczególności w zajmowaniu się pełną gamą sprzętu elektrycznego. Obecnie Weshine wynalazł różneAnalogowy tester izolacjidla każdego kroku, jak pokazano jako formularz:

INFORMACJE DOTYCZĄCE ZAMÓWIEŃ DLAAnalogowy tester izolacjiS
Kot. Nie.	Maksymalne napięcie testowe	Maksymalny zakres testowy	IR/PI/DAR	RAMPA	FR	Czapka.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√

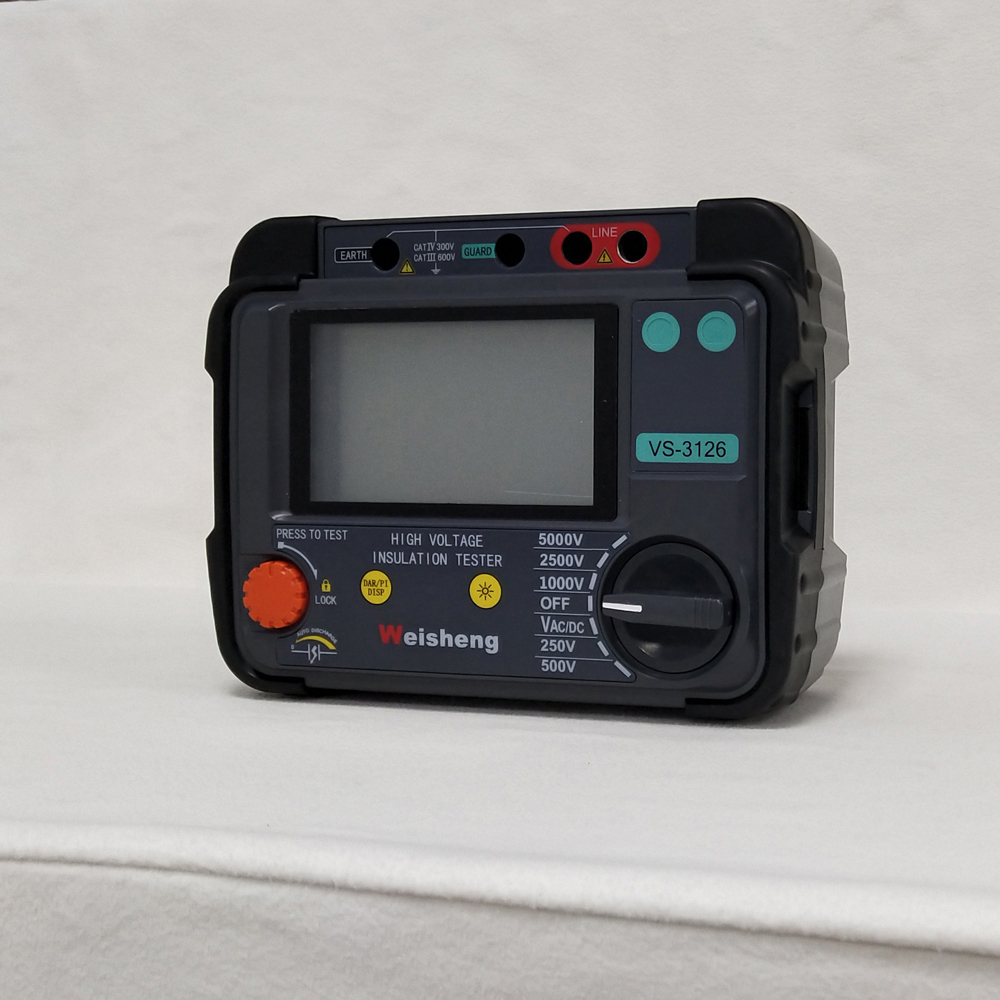

VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Na podstawie problemów z łańcuchem dostaw: Skontaktuj się z preferowanym Autoryzowanym Dystrybutorem Weshine w celu uzyskania aktualnych cen i terminów realizacji.

Certyfikaty Jakości

Zawsze wierzymy, że cały sukces naszej firmy jest bezpośrednio związany z jakością dostarczanych przez nas produktów.Analogowy tester izolacjispełniają najwyższe wymagania jakościowe określone w wytycznych ISO9001, ISO14000:14001 oraz nasz ścisły system kontroli jakości.
