System testowania napięcia wytrzymywanego prądu przemiennego bez częściowego wyładowania

Wykorzystując zaawansowaną technologię transformatorów w izolacji gazowej SF6, system testowania napięcia wytrzymywanego prądu przemiennego bez wyładowań częściowych zapewnia stabilne napięcie wyjściowe 250 kV przy całkowitym poziomie wyładowań niezupełnych ≤5pC. Wyposażony w inteligentną automatyczną kontrolę, kompensację mocy biernej, cichą pracę i wszechstronne funkcje zabezpieczające, jest idealny dla zakładów energetycznych, przedsiębiorstw przemysłowych, uniwersytetów, instytutów badawczych i laboratoriów wysokiego napięcia.

Ponieważ branża energetyczna stale podnosi standardy kontroli izolacji i wykrywania mikrowyładowań niezupełnych, to urządzenie testujące zostało opracowane tak, aby sprostać takim wymaganiom rynku. W przeciwieństwie do konwencjonalnych transformatorów testowych wypełnionych olejem, izolacja SF6 eliminuje ryzyko wycieków oleju i zanieczyszczeń, jednocześnie zmniejszając całkowitą masę sprzętu o 20% do 60%, co ułatwia transport i rozmieszczenie.

Wszystkie te niezawodne działania są poparte profesjonalną siłą produkcyjną. Weshine® to nowoczesna fabryka high-tech specjalizująca się w badaniach i rozwoju, produkcji, sprzedaży i serwisie urządzeń i przyrządów testujących automatyzację systemów elektroenergetycznych. Produkty są sprzedawane na całym świecie i otrzymały pozytywne opinie od wielu klientów.

Wydajność

System testowania napięcia wytrzymywanego prądu przemiennego bez wyładowań częściowych wykorzystuje transformatory izolowane gazem SF6 w celu utrzymania stabilnego napięcia wyjściowego 250 kV, ograniczając wyładowanie niezupełne całego zestawu do ≤5 pC. Inteligentna automatyka, kompensacja mocy biernej, niski poziom hałasu i wielowarstwowa ochrona bezpieczeństwa sprawiają, że jest to praktyczny wybór dla elektrowni, klientów przemysłowych, uniwersytetów i laboratoriów badawczych.

Wskaźnik wyładowań niezupełnych całej maszyny osiąga ≤5pC, a wbudowany transformator SF6 generuje jedynie wyładowania niezupełne ≤3pC przy napięciu znamionowym. Tak doskonała wydajność izolacji sprawia, że ​​idealnie nadaje się do kontroli wyładowań niezupełnych, kontroli odbioru fabrycznego, weryfikacji izolacji i różnych zadań badawczych związanych z wysokim napięciem.

Struktura

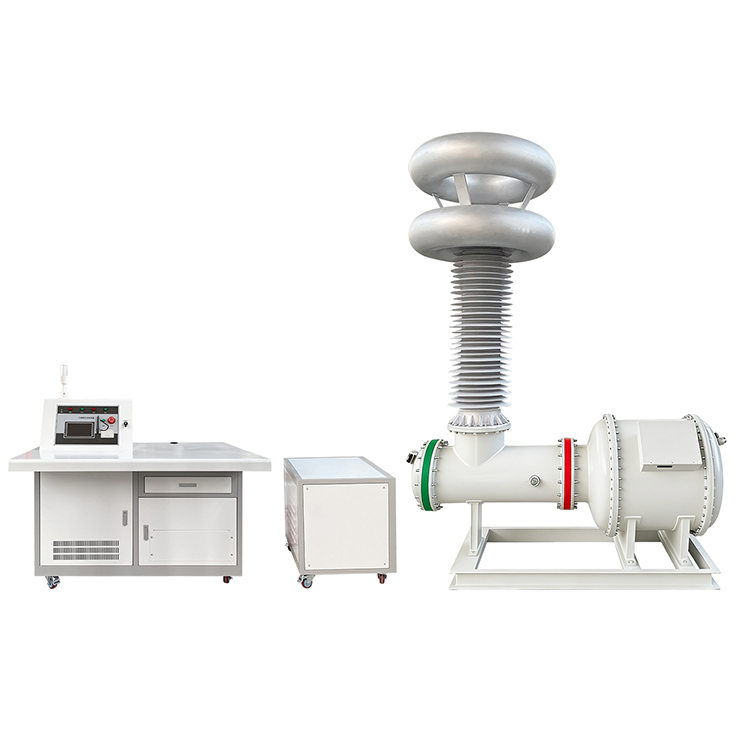

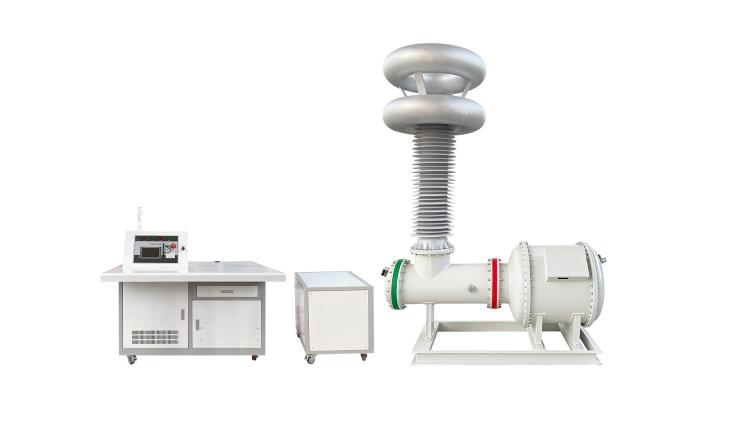

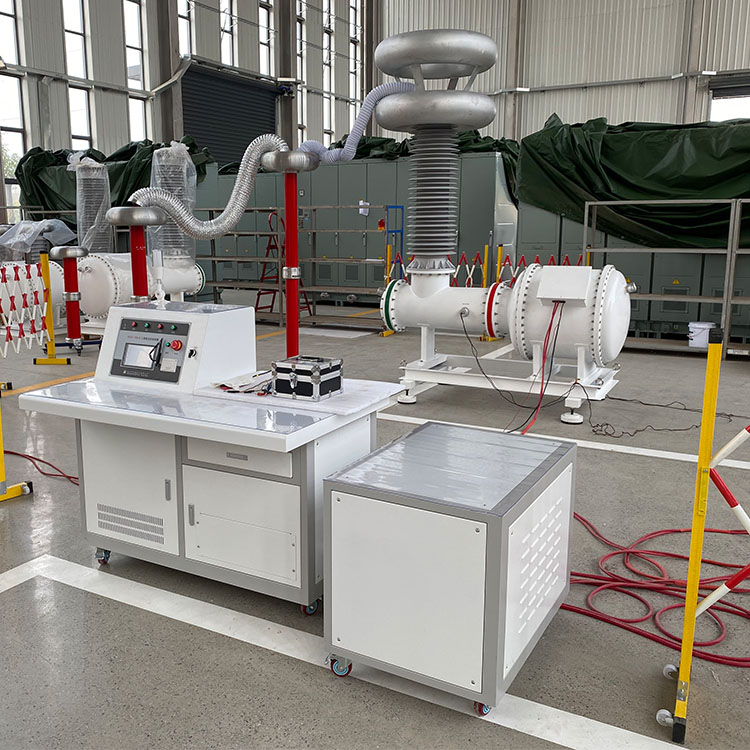

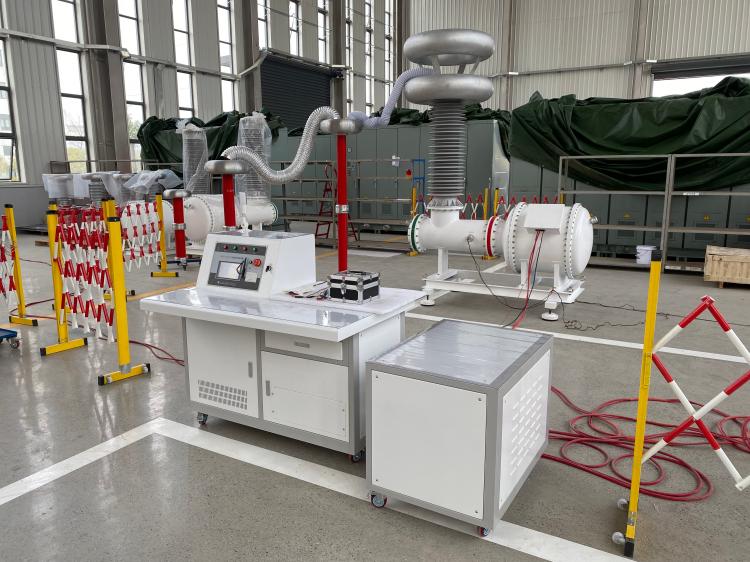

Kompletny pakiet obejmuje transformator testowy w izolacji SF6, kondensator sprzęgający, dławik ograniczający prąd wysokiego napięcia, dławik kompensacyjny niskiego napięcia, transformator izolujący i w pełni automatyczną szafę sterowniczą. Technologia kompensacji niskiego napięcia zmniejsza pobór mocy wejściowej nawet o 60%, co znacznie zwiększa wydajność testów i obniża wymagania dotyczące zasilania.

Kontrola

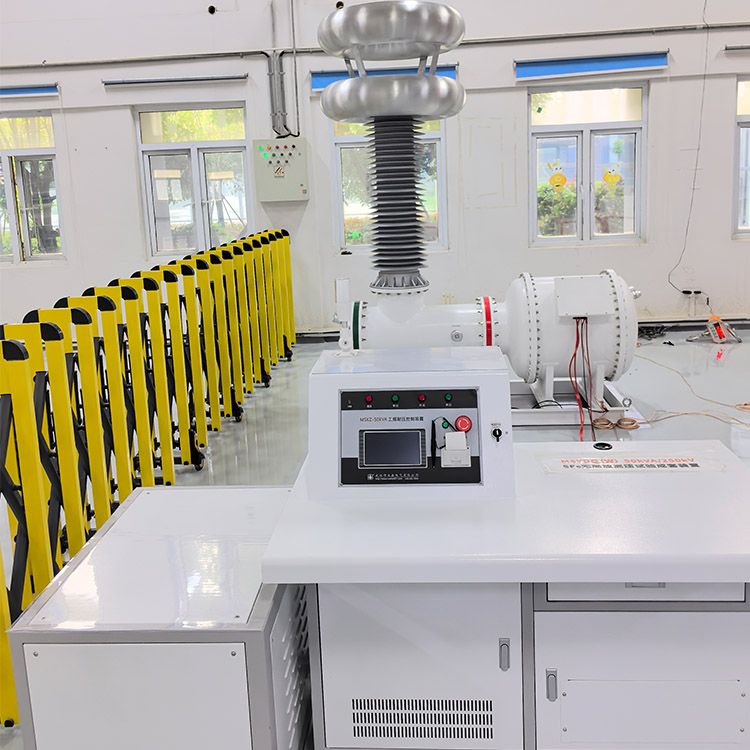

System pomiaru napięcia wytrzymywanego prądu przemiennego bez wyładowań częściowych jest wyposażony w 7-calowy kolorowy ekran dotykowy, który obsługuje zarówno tryb automatyczny, jak i ręczny. Operatorzy mogą ustawić pięć oddzielnych segmentów napięcia, dowolnie regulować prędkość zwiększania i czas utrzymywania. Funkcje automatyczne obejmują podnoszenie napięcia, przełączanie kompensacji, synchronizację, redukcję ciśnienia po testowaniu, przechowywanie danych, wyszukiwanie zapisów i drukowanie raportów z testów.

Bezpieczeństwo

Aby zagwarantować stabilną i bezpieczną pracę, urządzenie generuje gładkie napięcie sinusoidalne ze zniekształceniami kształtu fali poniżej 5% i hałasem pracy poniżej 65 dB. Mechanizmy ochrony przeciwprzepięciowej i nadprądowej są w pełni wyposażone. Jego modułowa struktura obsługuje późniejsze aktualizacje, z możliwością rozbudowy do testowania ultrawysokiego napięcia do 1200 kV.

Cechy

1, technologia transformatora w izolacji gazowej SF6

2, konstrukcja bezolejowa i brak zanieczyszczeń środowiska

3. Poziom wyładowania częściowego całego systemu ≤5pC

4. Poziom częściowego rozładowania transformatora ≤3pC

5, Znamionowe napięcie wyjściowe do 250 kV

6, Moc znamionowa 50 kVA

7, kompensacja mocy biernej zmniejsza prąd wejściowy nawet o 60%

8, automatyczne i ręczne tryby testowania

9, pięciostopniowe programowalne ustawienia napięcia i czasu

10, Regulowana szybkość rampy napięcia

11, inteligentna regulacja napięcia i przełączanie kompensacji

12. Przechowywanie danych historycznych i drukowanie raportów

13, Stabilne wyjście sinusoidalne ze zniekształceniami ≤5%

14, Niski poziom hałasu podczas pracy ≤65dB

15, ochrona przed przepięciem wysokiego napięcia

16. Zabezpieczenie nadprądowe prądu końcowego

17, Nadaje się do testów wyładowań niezupełnych i napięcia wytrzymywanego AC

Aplikacje

1. Testowanie napięcia wytrzymywanego transformatora AC

2. Testowanie wyładowań częściowych GIS

3, Testowanie izolacji rozdzielnicy

4, Testowanie kabli wysokiego napięcia

5, Testowanie tulei

6, Testowanie izolatora

7, Fabryczne testy akceptacyjne (FAT)

8, Testy laboratoryjne wysokiego napięcia

9, Testowanie typu sprzętu elektrycznego

10. Programy konserwacji zapobiegawczej

Zalety Weshine’a

Weshine Electric jest profesjonalnym producentem sprzętu do testowania wysokiego napięcia i systemów pomiaru wyładowań niezupełnych. Nasze systemy testowania napięcia wytrzymywanego prądu przemiennego bez wyładowań częściowych serii VS-W łączą w sobie zaawansowaną technologię izolacji SF6, bardzo niską wydajność wyładowań niezupełnych, inteligentną automatyzację i niezawodną ochronę bezpieczeństwa. Zaprojektowane z myślą o wymagających zastosowaniach laboratoryjnych i terenowych, rozwiązania Weshine pomagają klientom poprawić dokładność testów, zapewnić zgodność z przepisami i zwiększyć długoterminową niezawodność sprzętu.
