System testowania hipopotamów prądu przemiennego 100 kV bez wyładowań częściowych

System testowania hipopotamów AC 100 kV bez wyładowań częściowych to profesjonalne rozwiązanie do testowania wysokiego napięcia opracowane do testów napięcia wytrzymywanego AC i wykrywania wyładowań niezupełnych transformatorów, rozdzielnic, izolatorów, kabli, przepustów, sprzętu GIS i innych urządzeń elektrycznych.

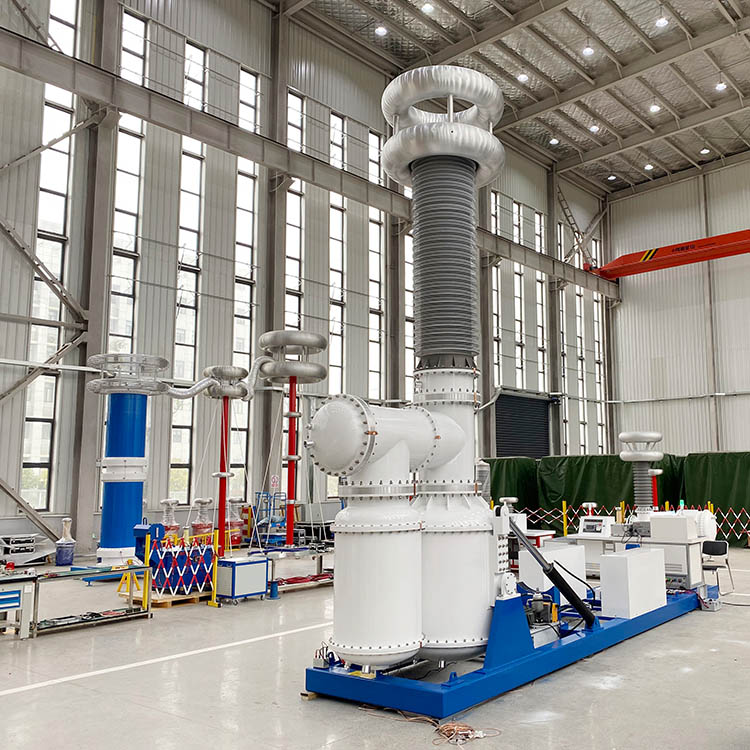

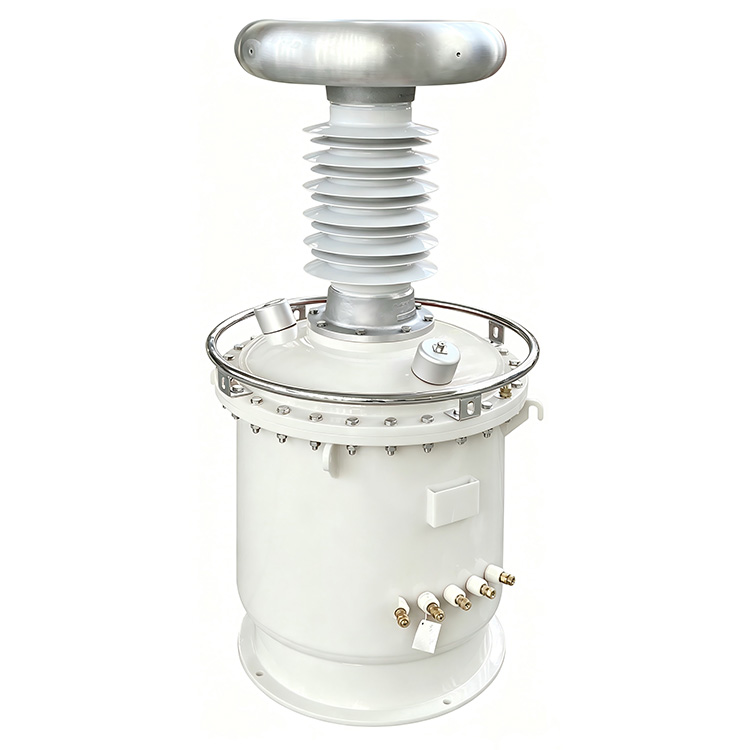

W systemie zastosowano transformator testowy z izolacją gazową SF6 zamiast tradycyjnej konstrukcji zanurzonej w oleju, eliminując ryzyko zanieczyszczenia olejem, jednocześnie znacznie zmniejszając masę sprzętu o 20% do 60%. Transformator ten charakteryzuje się doskonałą izolacją i bardzo niskim wyładowaniem niezupełnym, osiągając poziom WNZ ≤3pC. Pełny system utrzymuje całkowite wyładowanie niezupełne nie wyższe niż 5 pC podczas pracy przy napięciu znamionowym.

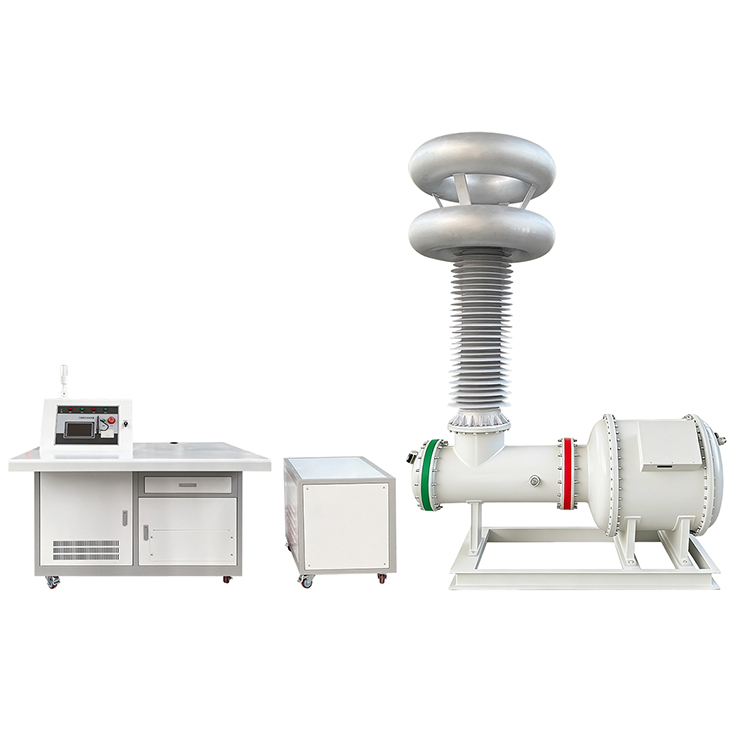

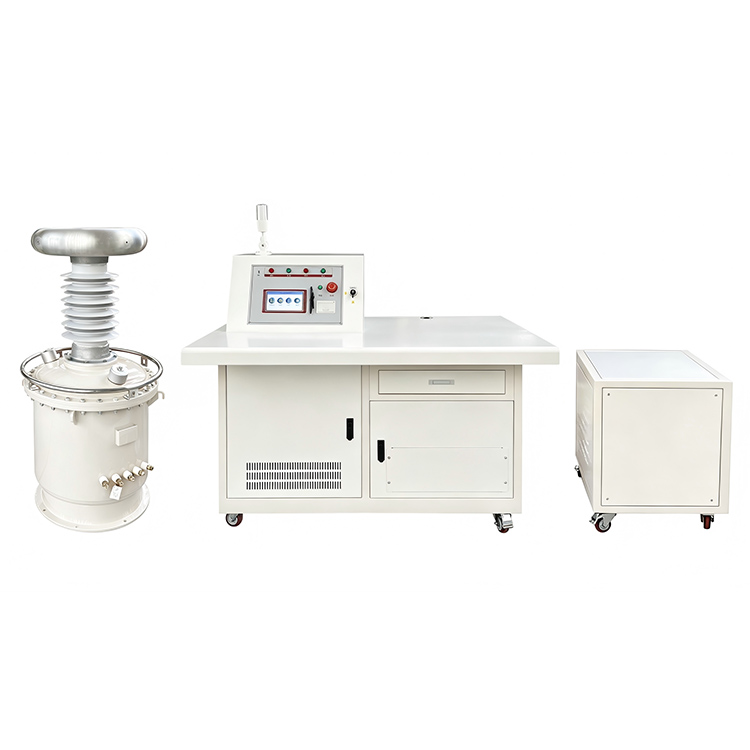

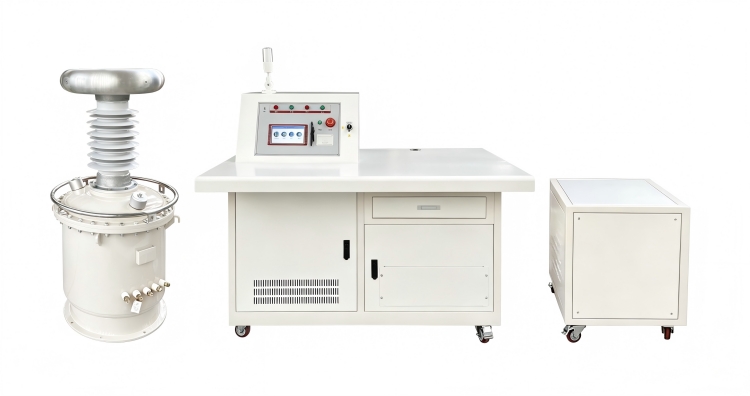

Ten kompletny, zintegrowany system testowy składa się z transformatora testowego wysokiego napięcia, kondensatora sprzęgającego, dławika ograniczającego prąd wysokiego napięcia, dławika kompensacyjnego niskiego napięcia, transformatora izolującego, automatycznej konsoli sterującej oraz szafki kompensacyjnej. Wbudowana struktura kompensacji niskiego napięcia może skutecznie obniżyć pobór prądu wejściowego maksymalnie o 60%, co pomaga zwiększyć efektywność energetyczną i zmniejszyć codzienne wydatki operacyjne.

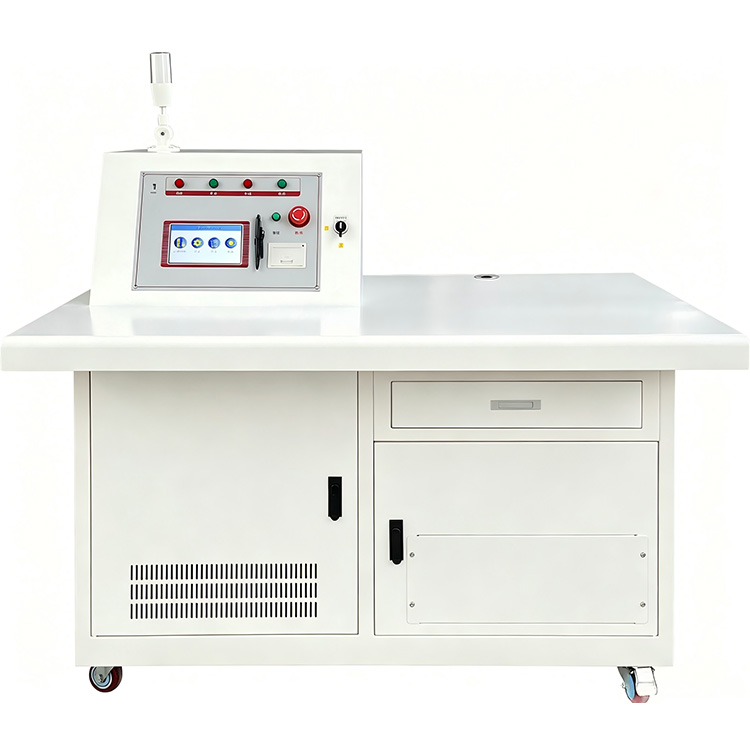

Wyposażony w 7-calową konsolę sterującą z kolorowym ekranem dotykowym, system obsługuje zarówno automatyczne, jak i ręczne tryby testowania. Użytkownicy mogą niezależnie skonfigurować do pięciu stopni napięcia, szybkości narastania napięcia i czasu trwania testu wytrzymałościowego. Funkcje automatycznego testowania obejmują wzrost napięcia, przełączanie kompensacji, synchronizację, redukcję napięcia, przechowywanie danych i drukowanie raportów, co znacznie poprawia wydajność i powtarzalność testów.

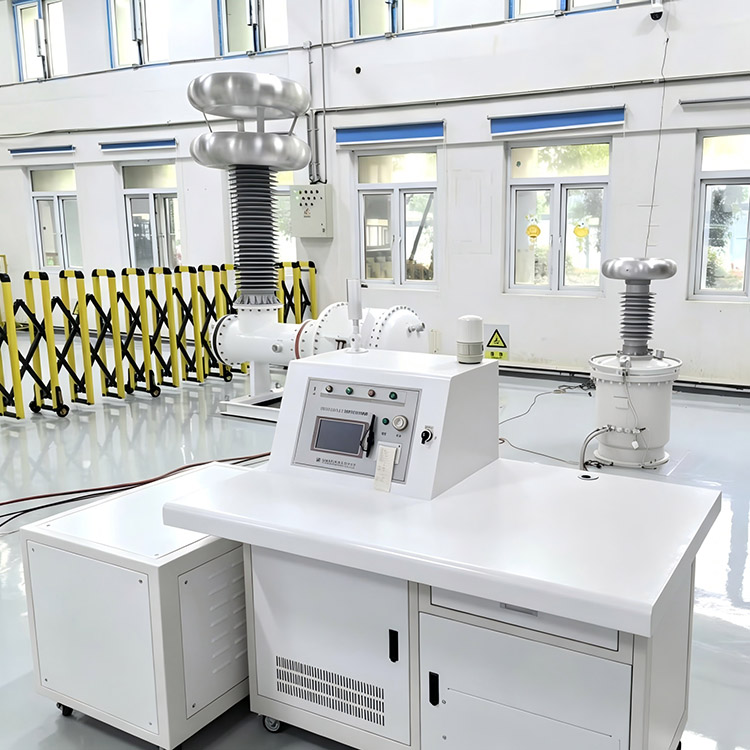

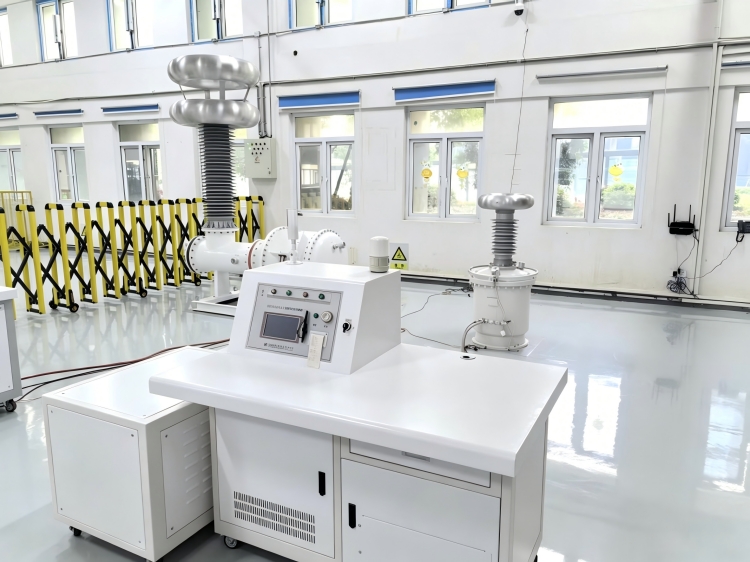

Zaprojektowany dla laboratoriów wysokiego napięcia i zastosowań w testach terenowych, system zapewnia stabilną sinusoidalną moc wyjściową ze zniekształceniami kształtu fali mniejszymi niż 5%, niskim poziomem hałasu podczas pracy oraz niezawodną ochroną przed przepięciami i przetężeniami. Skalowalna konstrukcja pozwala podobnym systemom z tej samej serii produktów osiągać napięcia znamionowe do 1200 kV w zastosowaniach testowych ultrawysokiego napięcia.

Przewodnik po produktach

Jak działa system

System testowania hipopotamów prądu przemiennego 100 kV bez wyładowań częściowych generuje stabilne napięcie wyjściowe o częstotliwości energetycznej wysokiego napięcia poprzez transformator testowy izolowany SF6. Podczas testowania kondensator sprzęgający i obwód pomiarowy stale monitorują aktywność wyładowań niezupełnych, podczas gdy automatyczny system sterowania zarządza procesami zwiększania, utrzymywania i redukcji napięcia.

Dławik kompensacyjny niskiego napięcia obniża wymagany prąd wejściowy, co zapewnia lepszą efektywność energetyczną i odciąża podłączone źródło zasilania. Cały system jest w stanie jednocześnie przeprowadzać testy napięcia wytrzymywanego i pomiary wyładowań niezupełnych, dzięki czemu użytkownicy mogą przeprowadzić dokładną ocenę wydajności izolacji wszelkiego rodzaju sprzętu wysokiego napięcia.

Cechy

1. Konstrukcja transformatora w izolacji gazowej SF6 bez zanieczyszczeń olejowych

2. Całkowity poziom wyładowań niezupełnych ≤5pC

3. Poziom częściowego rozładowania transformatora ≤3pC

4, Znamionowe napięcie wyjściowe do 100 kV

5, kompensacja mocy biernej zmniejsza prąd źródłowy nawet o 60%

6, automatyczne i ręczne tryby testowania

7, pięciostopniowe programowalne ustawienia napięcia i czasu

8. Regulowana szybkość narastania napięcia od 0,5 kV/s do 2,5 kV/s

9, automatyczne przełączanie kompensacji i regulacja napięcia

10, funkcje przechowywania i drukowania danych historycznych

11, bardzo precyzyjny pomiar napięcia

12, Stabilne wyjście sinusoidalne ze zniekształceniami ≤5%

13, Cicha praca ≤65dB

14, Kompleksowa ochrona przeciwprzepięciowa i nadprądowa

15, Nadaje się do testów wyładowań niezupełnych i napięcia wytrzymywanego AC

Pola aplikacji

1. Przedsiębiorstwa energetyczne

Stosowany do rutynowych testów izolacji i oceny wyładowań niezupełnych transformatorów, rozdzielnic, sprzętu GIS, kabli i aparatury podstacji.

2. Laboratoria wysokiego napięcia

Nadaje się do testów typu, testów akceptacji fabrycznej i projektów badawczych wymagających bardzo niskiej wydajności wyładowań niezupełnych.

3, producenci transformatorów

Stosowany do kontroli jakości, weryfikacji izolacji i końcowych testów fabrycznych transformatorów mocy i rozdzielczych.

4, Uniwersytety i instytuty badawcze

Wspiera edukację w zakresie inżynierii wysokiego napięcia, badania izolacji i zaawansowane projekty testów elektrycznych.

5, Przedsiębiorstwa przemysłowe i górnicze

Zapewnia badania konserwacji zapobiegawczej i ocenę stanu izolacji dla krytycznych urządzeń elektrycznych.

Typowe elementy testowe

1. Testowanie napięcia wytrzymywanego transformatora AC

2. Testowanie wyładowań częściowych GIS

3, Testowanie rozdzielnic wysokiego napięcia

4, Testowanie izolacji kabla zasilającego

5, Testowanie izolatorów i tulei

6. Testowanie odbiorcze sprzętu elektrycznego w fabryce

7, Badania laboratoryjne wysokiego napięcia

8. Programy konserwacji zapobiegawczej

Zalety Weshine’a

Weshine Electric koncentruje się na opracowywaniu i produkcji sprzętu do testowania wysokiego napięcia oraz systemów pomiaru wyładowań niezupełnych. Nasze jednostki testujące napięcie wytrzymywane AC z izolacją gazową SF6 charakteryzują się wyjątkowo niską mocą wyładowań niezupełnych, inteligentną pracą automatyczną, technologią kompensacji oszczędzania energii i niezawodnymi modułami zabezpieczającymi. Wszystkie rozwiązania Weshine, zbudowane z myślą o rygorystycznych zadaniach testowych zarówno w laboratoriach, jak i na miejscu, pomagają klientom w przeprowadzaniu precyzyjnych kontroli wydajności izolacji, spełnianiu odpowiednich standardów branżowych i utrzymywaniu stabilnej, długoterminowej pracy sprzętu wysokiego napięcia.

Nasz system testowania hipopotamów prądu przemiennego 100 kV bez wyładowań częściowych może w pełni zaspokoić wszystkie wymagania dotyczące testowania izolacji wysokiego napięcia i monitorowania wyładowań niezupełnych. W każdej chwili możesz skontaktować się z naszym zespołem, aby uzyskać niestandardowe rozwiązania, szczegółowe dane techniczne i konkurencyjne oferty.
