Stosunek obrotów transformatora

Weshine® wynalazł tester przekładni obrotowej do testowania przekładni transformatora z certyfikatem CE, wysoką jakością i dokładnością, wynaleziony i wyprodukowany zgodnie z normami krajowymi, dostępne kompletne rozwiązanie do testowania elektrycznego. Skontaktuj się z nami, aby uzyskać więcej informacji na temat Turns Ratio Tester do testowania przełożenia transformatora firmy Weshine!

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Weshine

Przekładnia transformatora jest równa liczbie zwojów uzwojenia pierwotnego podzielonej przez liczbę zwojów uzwojenia wtórnego. Przekładnia transformatora zapewnia pożądaną wydajność transformatora i odpowiednie napięcie wymagane przez uzwojenie wtórne.

Jeśli wymagane jest, aby napięcie wtórne było niższe niż napięcie pierwotne - transformator obniżający napięcie - uzwojenie wtórne powinno mieć mniej zwojów niż pierwotne i odwrotnie w przypadku transformatora obniżającego napięcie; kiedy przekładnia transformatora zmniejsza napięcie, zwiększa prąd i odwrotnie. Dlatego stosunek napięcia i prądu idealnego transformatora jest bezpośrednio związany ze przekładnią.

Niestety transformatory nie są idealne, w prawdziwym transformatorze współczynniki napięcia lub prądu mogą nie odpowiadać fizycznym stosunkom transformatora z powodu różnych strat elektrycznych, takich jak żelazny rdzeń transformatora (straty histerezy i prądów wirowych) oraz miedź. straty (z powodu rezystancji uzwojenia pierwotnego i wtórnego); dlatego producenci starają się projektować transformatory tak, aby zminimalizować te straty, aby uzyskać maksymalną wydajność przy pełnym obciążeniu, konwersję mocy powyżej 95%, zapewniając w ten sposób różnicę nie większą niż 5% od stosunku napięcia transformatora do współczynnika obrotu.

Weshine wynalazł test przekładni transformatora lub test TTR do pomiaruStosunek obrotów transformatorai potwierdza, że transformator ma prawidłowy stosunek zwojów pierwotnych do zwojów wtórnych. Prawidłowe użycie tego testu może pomóc w identyfikacji działania przełącznika zaczepów, zwarć uzwojeń, otwartych uzwojeń, nieprawidłowych połączeń uzwojeń i innych usterek wewnątrz transformatorów. Gama testerów TTR firmy Weshine jest solidna, aby wytrzymać trudne warunki, w jakich testuje się niektóre transformatory. Asortyment obejmuje różne funkcje upraszczające i przyspieszające testowanie, jak również testery 3-fazowe TTR oraz testery PT i CT TTR.

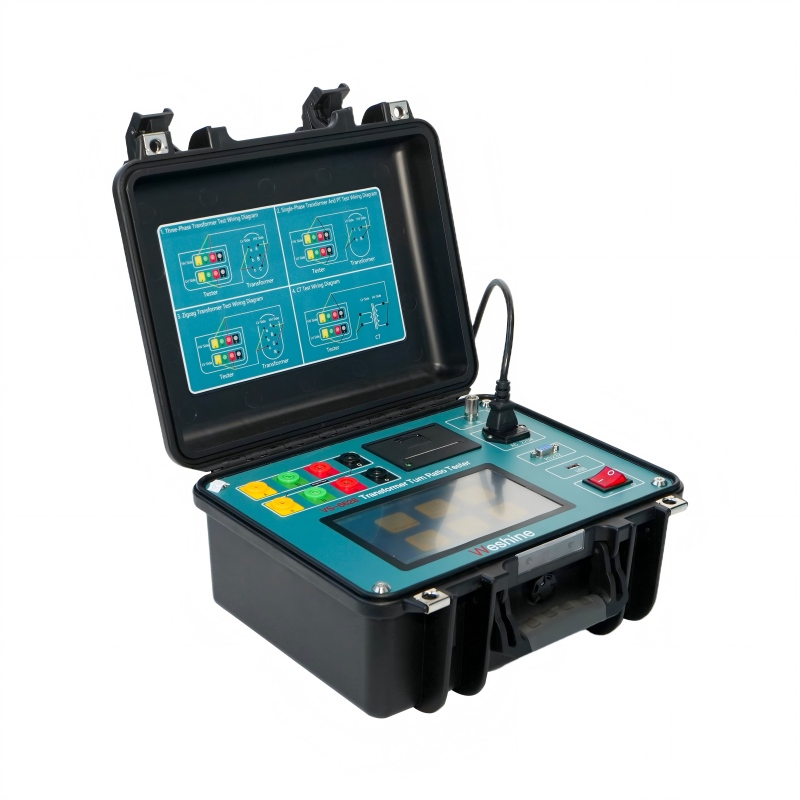

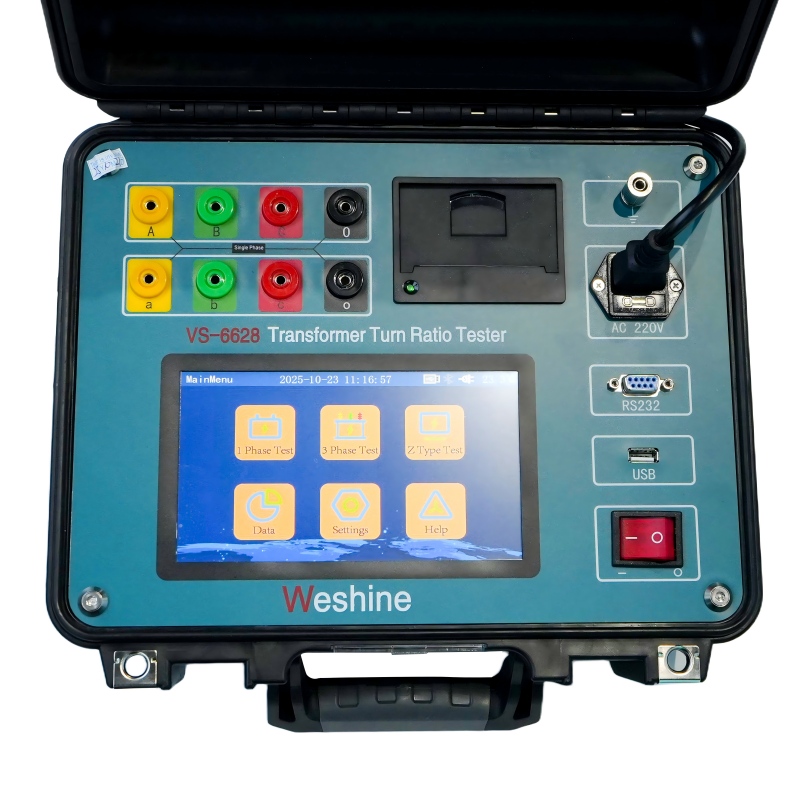

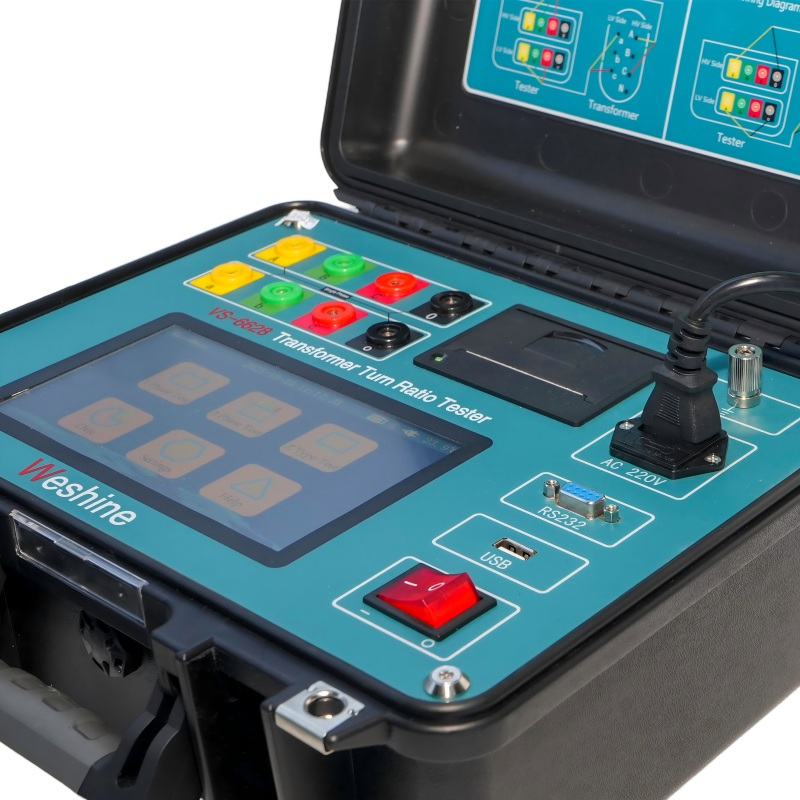

Seria VS-6628 zestawów do testowania przekładni trójfazowych transformatorów jest przeznaczona do pomiaru przekładni mocy, przyrządów i transformatorów rozdzielczych w podstacji lub środowisku produkcyjnym. Wytrzymała i solidna konstrukcja sprawia, że instrumenty te doskonale nadają się do użytku w różnych trudnych warunkach. Nasze smycze są specjalnie zaprojektowane, aby zapewnić niezbędną elastyczność potrzebną w niskich temperaturach.

Ale ponieważ transformatory podlegają różnym naprężeniom i zmianom, zarówno elektrycznym, jak i mechanicznym, podczas ich eksploatacji, prawidłowy współczynnik zwojów transformatora należy sprawdzić przed oddaniem transformatora do użytku i podczas różnych harmonogramów konserwacji, oto tester przekładni transformatora Dlatego przekładnie zwojowe mierzone za pomocą różnych zestawów do testowania przekładni transformatorowej (urządzeń TTR) obejmują straty zwykle występujące w transformatorach, w wyniku czego przekładnie zwojowe różnią się od fizycznej liczby zwojów, ale odzwierciedlają rzeczywiste przekładnie napięciowe oczekiwane przez producentów i użytkowników lub stosunek prawdziwego transformatora mocy transformatora.

Weshine

INFORMACJE O PRODUKCIE
Nazwa produktu	TESTER PRZEŁOŻENIA ZWROTÓW DO BADANIA PRZEŁOŻENIA SKRĘTÓW TRANSFORMATORA
Numer modelu	VS-6628	Zakres testowy	0,9 ~ 10000
Precyzja	0,2%	Certyfikaty	CE; kompatybilność elektromagnetyczna; LVD; ISO;
Typowym zastosowaniem	Testuje przekładnię, przesunięcie fazowe i polaryzację.
Pomoce w identyfikacji
Wymiary	345x295x175mm	Waga	5 kg

Wybory

Weshine ma 8 lat doświadczenia w szczególności w zajmowaniu się pełną gamą urządzeń elektrycznych. Obecnie Weshine wynalazł różne testery współczynnika obrotów do testowaniaprzekładnia zwojowa transformatorajak pokazano jako formularz:

INFORMACJE DOTYCZĄCE ZAMAWIANIA TESTERA PRZEŁOŻENIA SKRĘTÓW DO TESTOWANIAPRZEŁOŻENIE OBROTÓW TRANSFORMATORA
Kot. Nie.	Zakres testowy	Precyzja	Rezolucja	Wymiary (mm)	Waga (kg)
VS-6628	0,9 do 10000	0,2%	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 do 10000	0,1% (0,9 do 500) 0,2% (500 do 3000) 0,3% (3000 do 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 i więcejï¼1ï¼	325x225x125	3.8
VS-6630	0,9 do 10000	0,1% (0,9 do 2000) 0,3% (2000 do 10000)	0,0001 min	360x280x160	6
VS-6628T	0,8 do 10000	0,1% (0,8 do 3000) 0,2% (3000 do 10000)	0,0001 min	320x240x130	3
VS-6628A	0,9 do 10000	0,1% (0,9 do 500) 0,2% (500 do 3000) 0,3% (3000 do 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 i więcejï¼1ï¼	246x156x62	1.7

Na podstawie problemów z łańcuchem dostaw: Skontaktuj się z preferowanym Autoryzowanym Dystrybutorem Weshine w celu uzyskania aktualnych cen i terminów realizacji.

Certyfikaty Jakości

Zawsze wierzymy, że cały sukces naszej firmy jest bezpośrednio związany z jakością dostarczanych przez nas produktów. Włącza tester współczynnika do testowaniaprzekładnia zwojowa transformatoraspełniają najwyższe wymagania jakościowe określone w wytycznych ISO9001, ISO14000:14001 oraz nasz ścisły system kontroli jakości.
