Weshine® wynalazł tester współczynnika zwojów do testowania współczynnika zwojów przekładnika prądowego z certyfikatem CE, wysoką jakością i dokładnością, wynaleziony i wyprodukowany zgodnie z normami krajowymi, dostępne kompletne rozwiązanie do testowania elektrycznego. Skontaktuj się z nami, aby uzyskać więcej informacji na temat Turns Ratio Tester do testowania przekładnika prądowego Turns Ratio firmy Weshine!
Przekładnia transformatora jest równa liczbie zwojów uzwojenia pierwotnego podzielonej przez liczbę zwojów uzwojenia wtórnego. Przekładnia transformatora zapewnia pożądaną wydajność transformatora i odpowiednie napięcie wymagane przez uzwojenie wtórne.
Jeśli wymagane jest, aby napięcie wtórne było niższe niż napięcie pierwotne - transformator obniżający napięcie - uzwojenie wtórne powinno mieć mniej zwojów niż pierwotne i odwrotnie w przypadku transformatora obniżającego napięcie; kiedy przekładnia transformatora zmniejsza napięcie, zwiększa prąd i odwrotnie. Dlatego stosunek napięcia i prądu idealnego transformatora jest bezpośrednio związany ze przekładnią.
Niestety transformatory nie są idealne, w prawdziwym transformatorze współczynniki napięcia lub prądu mogą nie odpowiadać fizycznym stosunkom transformatora z powodu różnych strat elektrycznych, takich jak żelazny rdzeń transformatora (straty histerezy i prądów wirowych) oraz miedź. straty (z powodu rezystancji uzwojenia pierwotnego i wtórnego); dlatego producenci starają się projektować transformatory tak, aby zminimalizować te straty, aby uzyskać maksymalną wydajność przy pełnym obciążeniu, konwersję mocy powyżej 95%, zapewniając w ten sposób różnicę nie większą niż 5% od stosunku napięcia transformatora do współczynnika obrotu.
Weshine wynalazł test przekładni transformatora lub test TTR do pomiaruWspółczynnik obrotów przekładnika prądowegoi potwierdza, że transformator ma prawidłowy stosunek zwojów pierwotnych do zwojów wtórnych. Prawidłowe użycie tego testu może pomóc w identyfikacji działania przełącznika zaczepów, zwarć uzwojeń, otwartych uzwojeń, nieprawidłowych połączeń uzwojeń i innych usterek wewnątrz transformatorów. Gama testerów TTR firmy Weshine jest solidna, aby wytrzymać trudne warunki, w jakich testuje się niektóre transformatory. Asortyment obejmuje różne funkcje upraszczające i przyspieszające testowanie, jak również testery 3-fazowe TTR oraz testery PT i CT TTR.

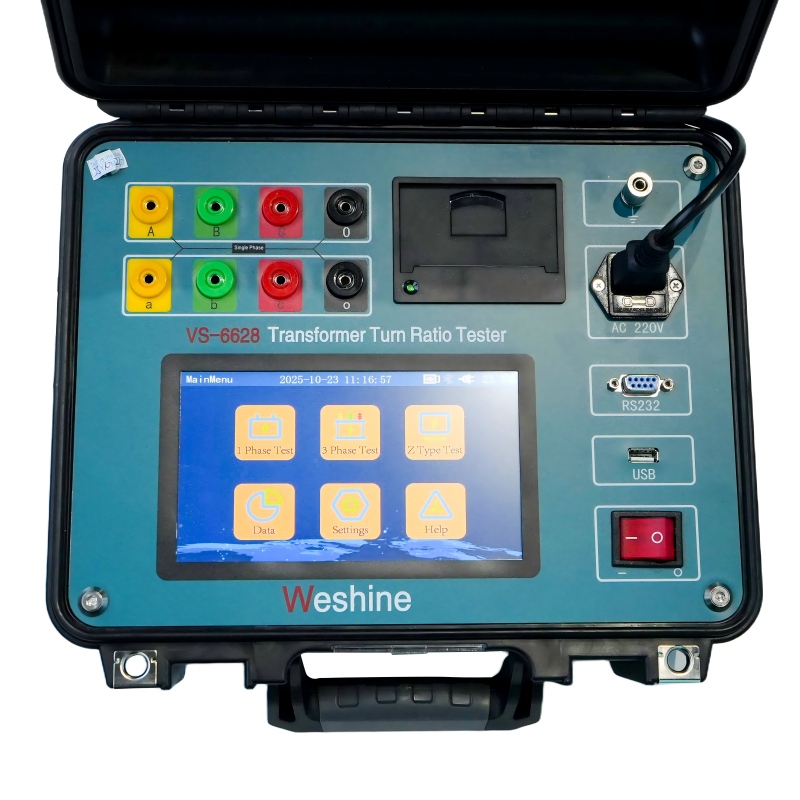

Seria VS-6628 zestawów do testowania przekładni trójfazowych transformatorów jest przeznaczona do pomiaru przekładni mocy, przyrządów i transformatorów rozdzielczych w podstacji lub środowisku produkcyjnym. Wytrzymała i solidna konstrukcja sprawia, że instrumenty te doskonale nadają się do użytku w różnych trudnych warunkach. Nasze smycze są specjalnie zaprojektowane, aby zapewnić niezbędną elastyczność potrzebną w niskich temperaturach.
Ale ponieważ transformatory podlegają różnym naprężeniom i zmianom, zarówno elektrycznym, jak i mechanicznym, podczas ich eksploatacji, prawidłowy współczynnik zwojów transformatora musi być sprawdzany przed oddaniem transformatora do użytku i podczas różnych harmonogramów konserwacji, oto tester przekładni transformatora Dlatego współczynniki zwojów mierzone za pomocą różnych zestawów do testowania przekładni transformatorów (urządzeń TTR) obejmują straty zwykle występujące w transformatorach, w wyniku czego współczynniki zwojów różnią się od fizycznej liczby zwojów, ale odzwierciedlają rzeczywiste współczynniki napięcia oczekiwane przez producentów i użytkowników lub stosunek prawdziwego transformatora mocy transformatora.
INFORMACJE O PRODUKCIE |
|||
Nazwa produktu |
TESTER PRZEŁOŻENIA ZWROTÓW DO TESTOWANIA Współczynnika obrotów przekładnika prądowego |
||
Numer modelu |
VS-6628 |
Zakres testowy |
0,9 ~ 10000 |
Precyzja |
0,2% |
Certyfikaty |
CE; kompatybilność elektromagnetyczna; LVD; ISO; |
Typowym zastosowaniem |
Testuje przekładnię, przesunięcie fazowe i polaryzację. |
||
Pomoce w identyfikacji |
|
||
Wymiary |
345 x 295 x 175 mm |
Waga |
5 kg |
Weshine ma 8 lat doświadczenia w szczególności w zajmowaniu się pełną gamą sprzętu elektrycznego. Obecnie Weshine wynalazł różne testery współczynnika obrotów do testowaniaWspółczynnik obrotów przekładnika prądowegojak pokazano jako formularz:
INFORMACJE DOTYCZĄCE ZAMAWIANIA TESTERA PRZEŁOŻENIA SKRĘTÓW DO TESTOWANIAWspółczynnik obrotów przekładnika prądowego |
|||||
Kot. Nie. |
Zakres testowy |
Precyzja |
Rezolucja |
Wymiary |
Waga |
VS-6628 |
0,9 do 10000 |
0,2% |
0,0001 min |
345 x 295 x 175 |
5 |
VS-6629 |
0,9 do 10000 |
0,1% (0,9 do 500) 0,3% (3000 do 10000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 i więcejï¼1ï¼ |
325x225x125 |
3.8 |
VS-6630 |
0,9 do 10000 |
0,1% (0,9 do 2000) 0,3% (2000 do 10000) |
0,0001 min |
360x280x160 |
6 |
VS-6628T |
0,8 do 10000 |
0,1% (0,8 do 3000) |
0,0001 min |
320x240x130 |
3 |
VS-6628A |
0,9 do 10000 |
0,1% (0,9 do 500) 0,3% (3000 do 10000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 i więcejï¼1ï¼ |
246x156x62 |
1.7 |
Na podstawie problemów z łańcuchem dostaw: Skontaktuj się z preferowanym Autoryzowanym Dystrybutorem Weshine w celu uzyskania aktualnych cen i terminów realizacji.
Zawsze wierzymy, że cały sukces naszej firmy jest bezpośrednio związany z jakością dostarczanych przez nas produktów. Włącza tester współczynnika do testowaniaWspółczynnik obrotów przekładnika prądowegospełniają najwyższe wymagania jakościowe określone w wytycznych ISO9001, ISO14000:14001 oraz nasz ścisły system kontroli jakości.
Aby uzyskać więcej informacji na temat rozwiązań serwisowych Weshine, skontaktuj się z naszym przedstawicielem handlowym działającym 24 godziny na dobę, 7 dni w tygodniu, aby otrzymać wycenę od Weshine.
