Test PI transformatora

Weshine® wynalazł test PI transformatora z certyfikatem CE, wysoką jakością i dokładnością, wynaleziony i wyprodukowany zgodnie z normami krajowymi, dostępne kompletne rozwiązanie do testowania elektrycznego. Skontaktuj się z nami, aby uzyskać więcej informacji na temat testu PI transformatora firmy Weshine!

Wyślij zapytanie Pobierz plik PDF

Opis produktu

WeshineTest PI transformatoraz cyfrowym i analogowym wyświetlaczem łuku, przeznaczony do wysokonapięciowego badania rezystancji izolacji podczas konserwacji i serwisowania kabli, maszyn wirujących, transformatorów, rozdzielnic i zastosowań przemysłowych.

Testy izolacji DC są wykonywane przy napięciu 250 V, 500 V, 1000 V, 2500 V, 5000 V. Zakres pomiaru rezystancji izolacji wynosi od 100 k Î© do 1000 G Î©. Zapewnione jest automatyczne rozładowywanie testowanych obwodów pojemnościowych i wyświetlanie zanikającego napięcia.

Zacisk ochronny może być używany do minimalizowania skutków upływu powierzchniowego, a tym samym błędnych pomiarów podczas przeprowadzania testów rezystancji izolacji.

W przypadku testowanych obiektów pojemnościowych przyrząd automatycznie rozładuje się przez wewnętrzny rezystor i wskaże napięcie na zaciskach w zakresie od 30 V do 600 V, przy wyższych napięciach wskazywanych przez „Hi”. Ta funkcja daje wskazanie zanikającego napięcia po testowaniu obciążeń biernych. Gdy wskaźnik napięcia zniknie, użytkownik może bezpiecznie odłączyć przewody pomiarowe.

WeshineTest PI transformatorajest zasilany ośmioma ogniwami 1,5 V IEC LR6 (AA). Funkcje bezpieczeństwa konstrukcji obejmują wskaźnik ostrzegawczy wysokiego napięcia, zewnętrzny wyświetlacz napięcia po teście IR, automatyczne rozładowanie obciążeń biernych i przewodów pomiarowych

APLIKACJA

Materiały elektroizolacyjne niszczeją z czasem, co prowadzi do awarii i kosztownych rachunków za naprawy. Testery rezystancji izolacji przykładają regulowane napięcie prądu stałego do izolacji i mierzą przepływ prądu przez nią, stosując prawo Ohma do obliczenia rezystancji izolacji. Prąd płynie, ponieważ żaden materiał izolacyjny nie jest doskonały.

Zastosowania testera IR obejmują:

■ Instalacja sprzętu

■ Rutynowa konserwacja

■ Rozwiązania problemów

Testowanie izolacji przy użyciu wysokiego napięcia prądu stałego wpływa na polaryzację izolacji w taki sposób, że kolejne testy bez całkowitego rozładowania testowanej jednostki dadzą różne wyniki.

Należy zachować ostrożność, aby zawsze stosować ten sam proces i technikę podłączania i testowania izolatora, aby móc śledzić wyniki. Ważne jest, aby rejestrować temperaturę izolacji oraz wartości IR

CECHY I KORZYŚCI

■ Kompaktowy, wytrzymały tester rezystancji izolacji

■ Łatwa obsługa i wybór zakresu napięcia

■ Woltomierz AC i DC (30 V - 600 V)

■ Ustawiany przez użytkownika timer testowy IR (domyślnie 1 min), (maks. 19 m 50 s)

■ Miękki futerał na instrument i przewody

■ Szybki start i pełna instrukcja obsługi

■ Blokowane izolowane wtyczki WN dla dodatkowego bezpieczeństwa

■ Żaluzje w poprzek zacisków zapobiegają przypadkowemu wnikaniu brudu i innych przedmiotów

SPECYFIKACJE

Zakres izolacji	0,1 MÎ© do 2 TÎ©
Nominalne napięcia probiercze	250 V, 500 V, 1000 V, 2500 V, 5000 V
Dokładność napięcia zacisków
	napięcie testowe
	¥1000 V 0... 5% wartości nominalnej napięcie testowe
Dokładność izolacji	±5% ±3 cyfry
Prąd zwarcia	5mA ±0,5mA
Dokładność woltomierza	±2% odczytu ±3 cyfry
Zasilacz	8 baterii LR6/AA
Zakres temperatury pracy i wilgotność
	-20°C do 45°C
Wilgotność	80% wilgotności względnej
Zakres temperatury przechowywania i wilgotność
	-20°C do 60°C
Ochrona bezpieczeństwa	Izolacja kat. III 600 V
Notatka	Błąd serwisowy z określonymi ograniczeniami środowiskowymi jest dwukrotnością błędu wewnętrznego
kompatybilność elektromagnetyczna	Zgodny z normą IEC 61326-1:2013
Wymiary	177 mm x 226 mm x 100 mm
Waga	1,9 kg (łącznie z baterią)

VS-3121

VS-3121Test PI transformatorazostał zaprojektowany do testów elektrycznych i przemysłowych, gdzie napięcia robocze przekraczają 1000 V i wymagane są wyższe napięcia testowe izolacji.

W przeciwieństwie do VS-3121A, VS-3121 oferuje stały zakres napięć 50 V, 100 V, 250 V, 500 V, 1000 V i 2500 V.

Urządzenia o napięciu roboczym powyżej 1 kV wymagająTest PI transformatoras przy napięciach powyżej 1 kV. Nasze jednostki 5/10/15 kV, stanowiące podstawę testów wysokiego napięcia, zapewniają najwyższy poziom testów jakości wraz z najwyższym bezpieczeństwem, wygodą i przenośnością.

Dla pełnej możliwości testowania izolacji dla wszystkich o wysokim kapitale

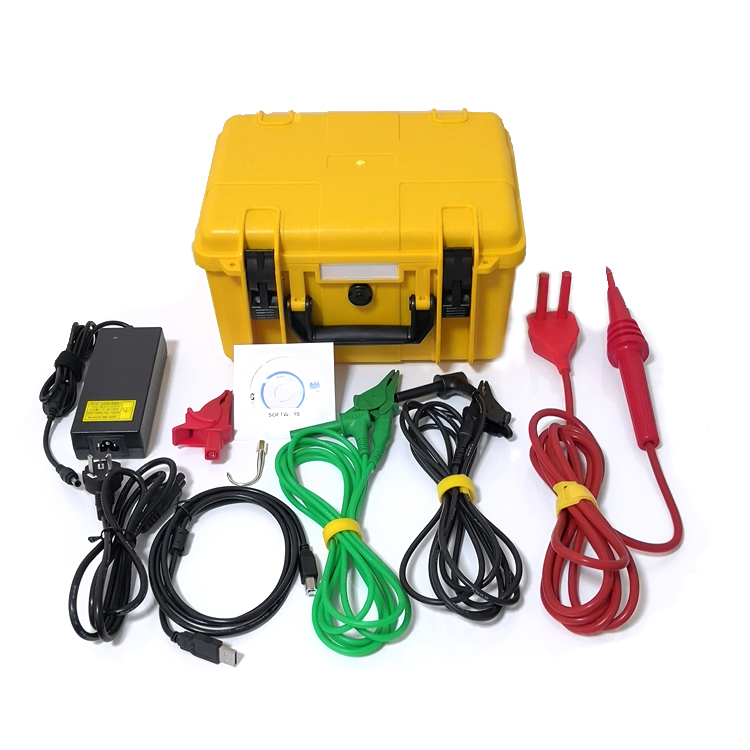

VS-3127

VS-3127Test PI transformatoraoferuje możliwość wykonywania dokładnych pomiarów rezystancji izolacji do napięcia probierczego 15 kV przy maksymalnej rezystancji 30 TÎ©. Dokładność pomiaru rezystancji wynosi ± 5% od 1 MÎ© do 3 TÎ©!

Dla firm użyteczności publicznej i usług VS-3127 jest wszechstronnym testerem ze swoją elastycznością i możliwością sprawdzania w przyszłości. Weshine VS-3127 został zaprojektowany do pracy w dowolnym miejscu.

Wyjściowe napięcie znamionowe maks. osiąga 7 biegów (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Maksymalny prąd zwarciowy 7mA

Test rezystancji izolacji (IR), test indeksu polaryzacjiï¼PI), test współczynnika absorpcji dielektrycznej (DAR). Tryb testu rampy (RAMP), tryb testu filtrowanej rezystancji (FR). *Test pojemności (Cap.).

Funkcja monitorowania napięcia, automatycznie monitorująca napięcie na żywo mierzonego

DLACZEGO WARTO TESTOWAĆ PRZY 15 KV?

5 kV do 15 kV potroi prąd testowy - może to zapobiec ujemnemu prądowi testowemu w obecności dużego szumu.

15 kV jest określone dla aktywów o napięciu od 35 000 V do 69 000 V na podstawie NETA ATS 2007.

Silniki powyżej 34 500 V powinny być testowane napięciem 15 kV w oparciu o NETA ATS 2007.

SPECYFIKACJE

Zakres izolacji	0,1 MÎ© do 30 TÎ©
Nominalne napięcia probiercze	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Dokładność napięcia zacisków
	ï¼5%ï½10%ï¼±10V
Dokładność izolacji	1 MÎ© do 3 TÎ©, ±5% ±3 cyfry
	ï¼3 TÎ©, ±20% ±3 cyfry
Prąd zwarcia	≤7 mA ±0,5 mA
Tryb testu rampy	±2% odczytu ±3 cyfry
Zasilacz	Zwiększ do ustawionego napięcia, testując z 10% stopniowanym rozmiarem ustawionego napięcia
Zakres temperatury pracy i wilgotność
	-20°C do 50°C
Wilgotność	80% wilgotności względnej
Zakres temperatury przechowywania i wilgotność
	-25°C do 65°C
Próba napięcia	AC/DC:0Vï½1000V, Dokładność: ± 5% odczytu ± 3 V
Test pojemności	10nFï½25uF, Dokładność: ±10% odczytu ±10nF
Bieżący test	0,01nAï½7mA, Dokładność: ±5% odczytu ±0,5 nA
Ochrona bezpieczeństwa	Izolacja kat. III 600 V
Notatka	Błąd serwisowy z określonymi ograniczeniami środowiskowymi jest dwukrotnością błędu wewnętrznego
kompatybilność elektromagnetyczna	Zgodny z normą IEC 61326-1:2013
Wymiary	280 mm x 260 mm x 160 mm
Waga	4,9 kg (łącznie z baterią)

Wybory

Weshine ma 8 lat doświadczenia w szczególności w zajmowaniu się pełną gamą sprzętu elektrycznego. Obecnie Weshine wynalazł różneTest PI transformatoradla każdego kroku, jak pokazano jako formularz:

INFORMACJE DOTYCZĄCE ZAMÓWIEŃ DLATest PI transformatoraS
Kot. Nie.	Maksymalne napięcie testowe	Maksymalny zakres testowy	IR/PI/DAR	RAMPA	FR	Czapka.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Na podstawie problemów z łańcuchem dostaw: Skontaktuj się z preferowanym Autoryzowanym Dystrybutorem Weshine w celu uzyskania aktualnych cen i terminów realizacji.

Certyfikaty Jakości

Zawsze wierzymy, że cały sukces naszej firmy jest bezpośrednio związany z jakością dostarczanych przez nas produktów.Test PI transformatoraspełniają najwyższe wymagania jakościowe określone w wytycznych ISO9001, ISO14000:14001 oraz nasz ścisły system kontroli jakości.

Wysyłka

Aby uzyskać więcej informacji na temat rozwiązań serwisowych Weshine, skontaktuj się z naszym całodobowym przedstawicielem handlowym online, aby uzyskać oferty od Weshine.
