Opis produktu

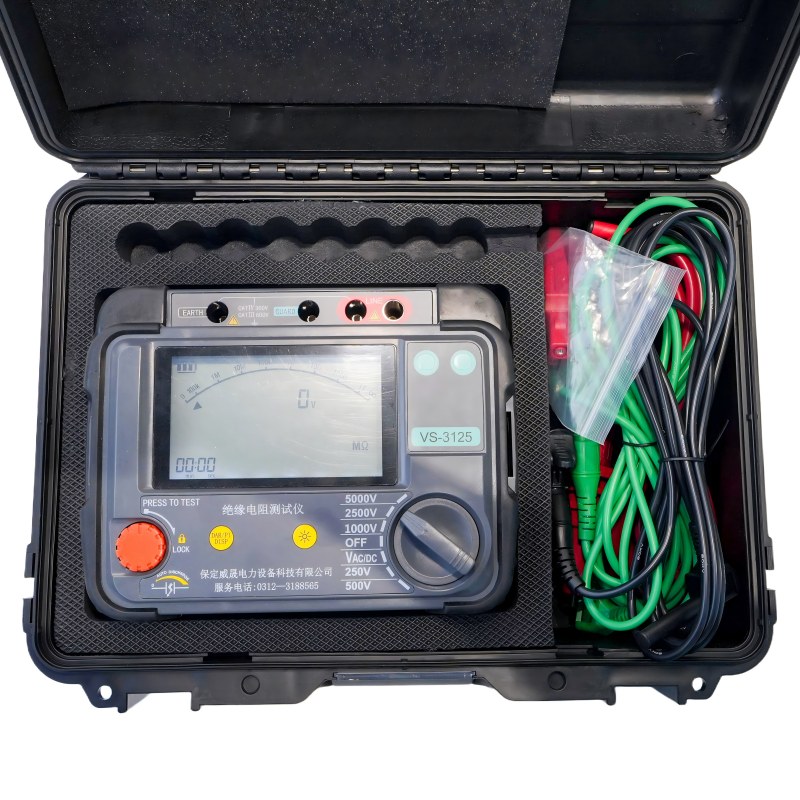

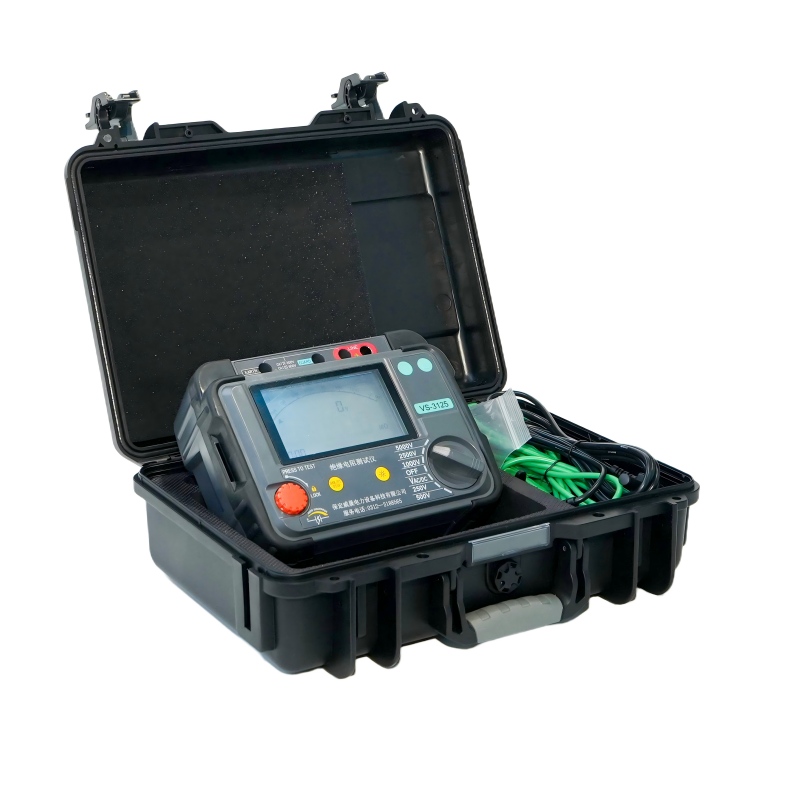

Weshine® VS-3125 jest zasilany bateriąTest megaomomierzaz cyfrowym i analogowym wyświetlaczem łuku, przeznaczony do badania rezystancji izolacji wysokim napięciem w konserwacji i serwisowaniu kabli, maszyn wirujących, transformatorów, rozdzielnic i zastosowań przemysłowych.

Badania izolacji DC wykonywane są przy napięciach 250 V, 500 V, 1000 V, 2500 V, 5000 V. Zakres pomiaru rezystancji izolacji wynosi od 100 kΩ do 1000 G Ω. Zapewnione jest automatyczne rozładowywanie testowanych obwodów pojemnościowych i wyświetlanie zanikającego napięcia.

Zacisk ochronny można zastosować w celu zminimalizowania skutków upływu powierzchniowego, a tym samym błędnych pomiarów podczas przeprowadzania testów rezystancji izolacji.

W przypadku obiektów testowanych pojemnościowo, przyrząd automatycznie rozładuje się przez wewnętrzny rezystor i wskaże napięcie na zaciskach w zakresie od 30 V do 600 V, przy wyższych napięciach wskazanych przez „Hi”. Ta funkcja umożliwia wskazanie zanikającego napięcia po przetestowaniu obciążeń biernych. Kiedy wskaźnik napięcia zniknie, użytkownik może bezpiecznie odłączyć przewody pomiarowe.

Weshine® VS-3125Test megaomomierzazasilany jest ośmioma ogniwami 1,5 V IEC LR6 (AA). Konstrukcja zapewniająca bezpieczeństwo obejmuje wskaźnik ostrzegawczy wysokiego napięcia, zewnętrzny wyświetlacz napięcia po teście IR, automatyczne rozładowywanie obciążeń reaktywnych i przewody pomiarowe

APLIKACJA

Materiały elektroizolacyjne z czasem ulegają zniszczeniu, co prowadzi do awarii i kosztownych napraw. Testery rezystancji izolacji przykładają regulowane napięcie prądu stałego do izolacji i mierzą przepływ prądu przez nią, stosując prawo Ohma do obliczenia rezystancji izolacji. Prąd płynie, ponieważ żaden materiał izolacyjny nie jest doskonały.

Zastosowania testera IR obejmują:

■ Testowanie i kwalifikacja produktu

■ Instalacja sprzętu

■ Rutynowa konserwacja

■ Rozwiązywanie problemów

Testowanie izolacji prądem stałym o wysokim napięciu wpływa na polaryzację izolacji w taki sposób, że kolejne testy bez całkowitego rozładowania testowanego urządzenia dadzą różne wyniki.

Należy zachować ostrożność, aby zawsze stosować ten sam proces i technikę podłączania i testowania izolatora, aby móc określić trendy wyników. Ważne jest, aby rejestrować temperaturę izolacji i wartości IR

CECHY I KORZYŚCI

■ Kompaktowy, wytrzymały tester rezystancji izolacji

■ Łatwa obsługa i wybór zakresu napięcia

■ Woltomierz AC i DC (30 V - 600 V)

■ Ustawiany przez użytkownika timer testu IR (domyślnie 1 min), (maks. 19 m 50 s)

■ Miękki futerał do przenoszenia instrumentu i przewodów

■ Szybki start i pełna instrukcja obsługi

■ Blokowanie izolowanych wtyczek wysokiego napięcia dla dodatkowego bezpieczeństwa

■ Żaluzje na zaciskach zapobiegają przypadkowemu przedostaniu się brudu i innych przedmiotów

SPECYFIKACJE

Zakres izolacji	0,1 MΩ do 2 TΩ
Nominalne napięcia probiercze	250 V, 500 V, 1000 V, 2500 V, 5000 V
Dokładność napięcia terminala
	<1000 V 0...+10% wartości nominalnej napięcie testowe
	≥1000 V 0...+5% wartości nominalnej napięcie testowe
Dokładność izolacji	±5% ±3 cyfry
Prąd zwarciowy	5 mA ±0,5 mA
Dokładność woltomierza	±2%rdg±3dgt
Zasilanie	8 baterii LR6/AA
Zakres temperatury i wilgotności roboczej
	-20°C do +45°C
Wilgotność	80% wilgotności względnej
Zakres temperatury i wilgotności przechowywania
	-20°C do +60°C
Ochrona bezpieczeństwa	Izolacja kat. III 600 V
Notatka	Błąd serwisowy przy podanych ograniczeniach środowiskowych jest dwukrotnie większym błędem wewnętrznym
EMC	Zgodny z normą IEC 61326-1:2013
Wymiary	177 mm x 226 mm x 100 mm
Waga	1,9 kg (łącznie z baterią)

VS-3125

VS-3125Test megaomomierzazostał zaprojektowany do zastosowań w testach elektrycznych i przemysłowych, gdzie wymagane są napięcia robocze przekraczające 1000 V i wyższe napięcia testowe izolacji.

W przeciwieństwie do VS-3125, VS-3125 oferuje stały zakres napięć 50 V, 100 V, 250 V, 500 V, 1000 V i 2500 V.

Sprzęt o napięciu roboczym powyżej 1 kV wymaga proporcjonalnie wyższych napięć testowych. Aby zachować pełną zgodność z najnowocześniejszymi wymaganiami testowymi, Weshine oferuje rodzinę produktów wysokiej jakościTest megaomomierzas przy napięciach powyżej 1 kV. Nasze jednostki 5/10/15 kV, będące podstawą testów wysokonapięciowych, zapewniają najwyższy poziom testów jakościowych, a także doskonałe bezpieczeństwo, wygodę i przenośność.

Aby zapewnić pełną możliwość testowania izolacji wszystkich urządzeń o dużym kapitale, Weshine idzie o krok dalej! Uniwersalna norma testowania urządzeń obrotowych, IEEE 43-2000, zwiększyła zalecane napięcie testowe do 10 kV dla urządzeń o napięciu znamionowym 12 kV i wyższym. Pełną zgodność z tą normą można osiągnąć za pomocą tylko jednego testera, naszego modelu 10 kV.

VS-3127

VS-3127Test megaomomierzaoferuje możliwość wykonywania dokładnych pomiarów rezystancji izolacji do napięcia probierczego 15 kV przy maksymalnej rezystancji 30 TΩ. Dokładność pomiaru rezystancji wynosi ± 5% od 1 MΩ do 3 TΩ!

Dla przedsiębiorstw użyteczności publicznej i usługowych VS-3127 jest wszechstronnym testerem charakteryzującym się elastycznością i możliwością sprawdzenia na przyszłość. Weshine VS-3127 został zaprojektowany do pracy w dowolnym miejscu.

Maksymalne napięcie wyjściowe wyjściowe 7 biegów (250 V, 500 V, 1 KV, 2,5 KV, 5 KV, 10 KV, 15 KV).

Maksymalny prąd zwarciowy 7mA

Test rezystancji izolacji (IR), test współczynnika polaryzacji (PI), test współczynnika absorpcji dielektrycznej (DAR). Tryb testu rampy (RAMP), tryb testu filtrowanej rezystancji (FR). *Test pojemności (pojemność).

Funkcja monitorowania napięcia, automatycznie monitorująca mierzone napięcie pod napięciem

DLACZEGO TESTOWAĆ PRZY 15 KV?

5 kV do 15 kV potroi prąd testowy – może to zapobiec ujemnemu prądowi testowemu w obecności dużego szumu.

15 kV jest określone dla aktywów o napięciu od 35 000 V do 69 000 V w oparciu o NETA ATS 2007.

Silniki powyżej 34 500 V należy badać przy napięciu 15 kV w oparciu o NETA ATS 2007.

SPECYFIKACJE

Zakres izolacji	0,1 MΩ do 30 TΩ
Nominalne napięcia probiercze	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Dokładność napięcia terminala
	（5%～10%）±10V
Dokładność izolacji	1 MΩ do 3 TΩ, ±5% ±3 cyfry
	>3 TΩ, ±20% ±3 cyfry
Prąd zwarciowy	≥7 mA ±0,5 mA
Tryb testu rampowego	±2%rdg±3dgt
Zasilanie	Zwiększ napięcie do ustawionego napięcia, testując z krokiem 10% ustawionego napięcia
Zakres temperatury i wilgotności roboczej
	-20°C do +50°C
Wilgotność	80% wilgotności względnej
Zakres temperatury i wilgotności przechowywania
	-25°C do +65°C
Próba napięcia	AC/DC: 0 V ~ 1000 V, Dokładność: ±5%rdg±3V
Test pojemności	10nF ~ 25uF, Dokładność: ±10%rdg±10nF
Aktualny test	0,01 nA ~ 7 mA, Dokładność: ±5%rdg±0,5nA
Ochrona bezpieczeństwa	Izolacja kat. III 600 V
Notatka	Błąd serwisowy przy podanych ograniczeniach środowiskowych jest dwukrotnie większym błędem wewnętrznym
EMC	Zgodny z normą IEC 61326-1:2013
Wymiary	280 mm x 260 mm x 160 mm
Waga	4,9 kg (łącznie z baterią)

Wybory

Weshine ma 8 lat doświadczenia, szczególnie w zakresie pełnej gamy sprzętu elektrycznego. Obecnie Weshine wymyślił różneTest megaomomierzadla każdego kroku, jak pokazano w formularzu:

INFORMACJE O ZAMÓWIENIU DLATest megaomomierzaS
Kot. NIE.	Maksymalne napięcie testowe	Maksymalny zakres testowy	IR/PI/DAR	RAMPA	FR	Czapka.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TΩ	√
VS-3125	5,0 kV	10 TΩ	√	√	√
VS-3125A	5,0 kV	10 TΩ	√	√	√	√
VS-3126	10,0 kV	20 TΩ	√	√	√
VS-3126A	10,0 kV	20 TΩ	√	√	√	√
VS-3127	15,0 kV	30 TΩ	√	√	√	√

W oparciu o problemy z łańcuchem dostaw: Skontaktuj się z preferowanym autoryzowanym dystrybutorem Weshine, aby uzyskać aktualne ceny i terminy realizacji.
