Generator wysokiego napięcia o bardzo niskiej częstotliwości

Jako profesjonalny producent w Chinach, Weishine pragnie zapewnić Państwu wysokiej jakości generator wysokiego napięcia o bardzo niskiej częstotliwości, który jest przeznaczony do testowania wytrzymałości izolacji elektrycznej na prąd przemienny, gdzie konwencjonalny sprzęt do testowania częstotliwości sieciowej wymagałby nadmiernej wydajności. W zapobiegawczych testach izolacji badanie wytrzymałości wysokonapięciowej jest jedną z najważniejszych metod sprawdzania, czy izolacja sprzętu może bezpiecznie wytrzymać określone napięcie testowe. W przypadku obiektów testowych o dużej pojemności, takich jak kable zasilające XLPE, kondensatory mocy, duże generatory i silniki, badanie wytrzymałości 50 Hz AC często wymaga dużego transformatora testowego lub rezonansowego zestawu testowego. System testowy o ultraniskiej częstotliwości 0,1 Hz zmniejsza wymaganą moc testową i sprawia, że ​​testy w terenie są bardziej praktyczne. Kompaktowa i przenośna konstrukcja obniża całkowity koszt zakupu dla zespołów inżynierów terenowych.

Jednostka testowa generuje kontrolowane wysokie napięcie prądu przemiennego o bardzo niskiej częstotliwości. Dostępne częstotliwości wyjściowe to 0,1 Hz, 0,05 Hz, 0,02 Hz i 0,01 Hz. Niższa częstotliwość umożliwia przyrządowi testowanie większych obciążeń pojemnościowych, przy jednoczesnym zachowaniu rozmiaru sprzętu testowego i zapotrzebowania na moc. Zgodnie z instrukcją system jest szczególnie odpowiedni dla sprzętu elektrycznego o dużej pojemności zastępczej, w tym kabli zasilających, kondensatorów, średnich i dużych generatorów oraz silników.

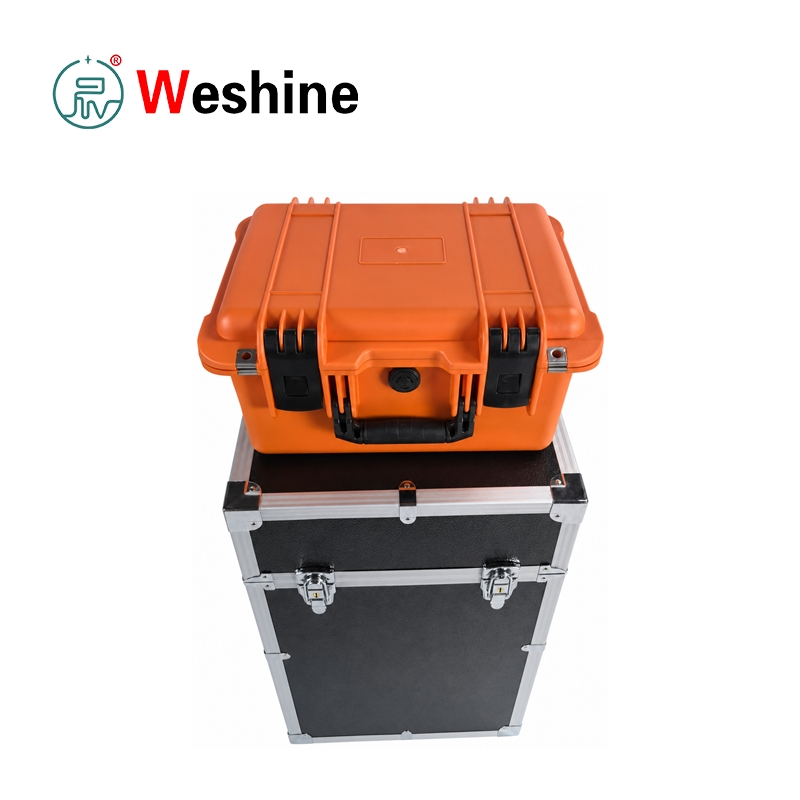

Składniki produktu

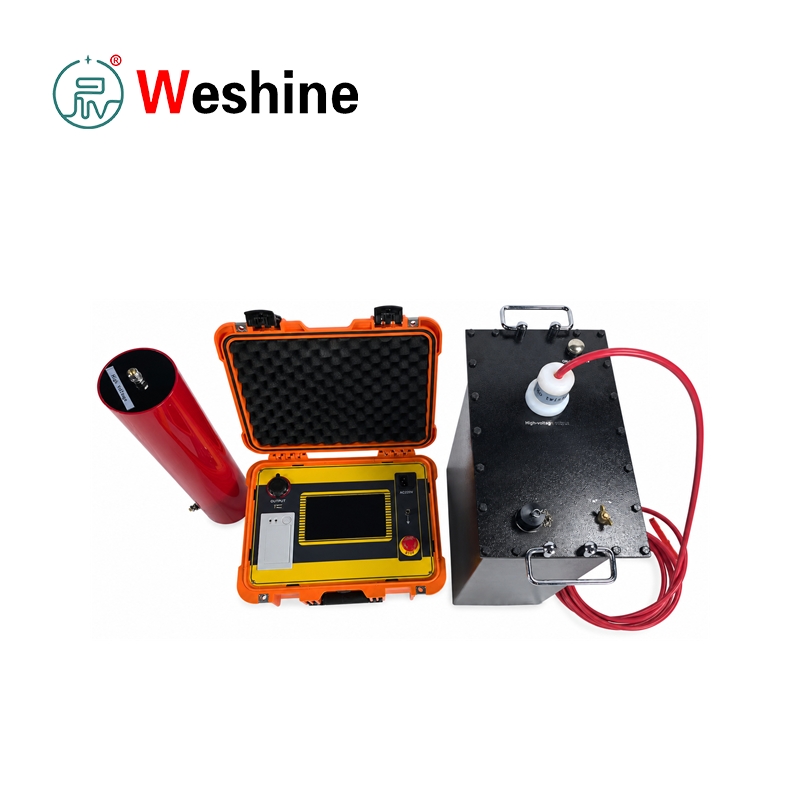

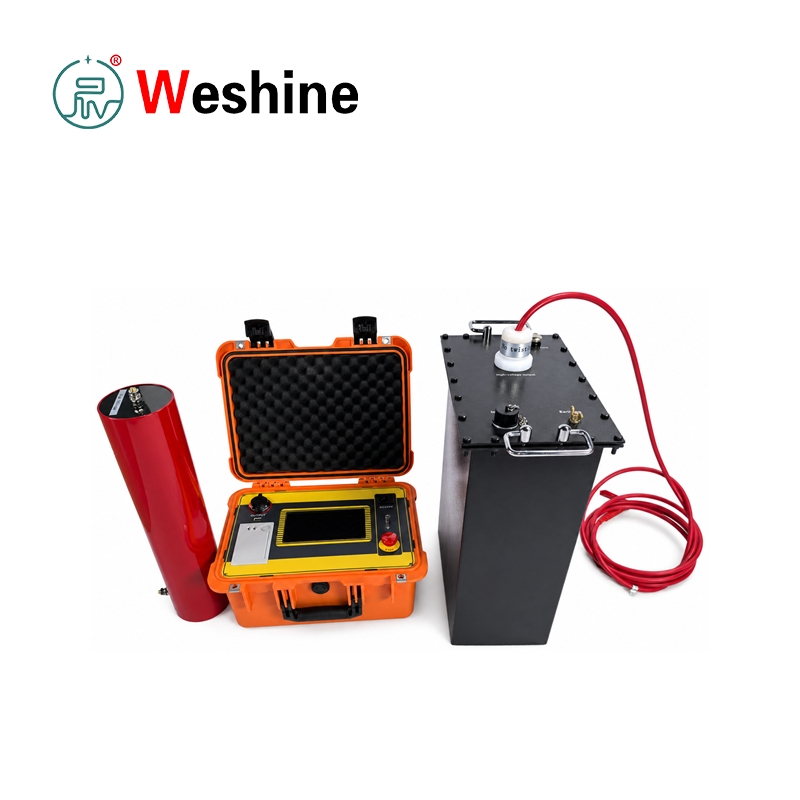

System składa się z dwóch głównych części: sterownika i wzmacniacza wysokiego napięcia.

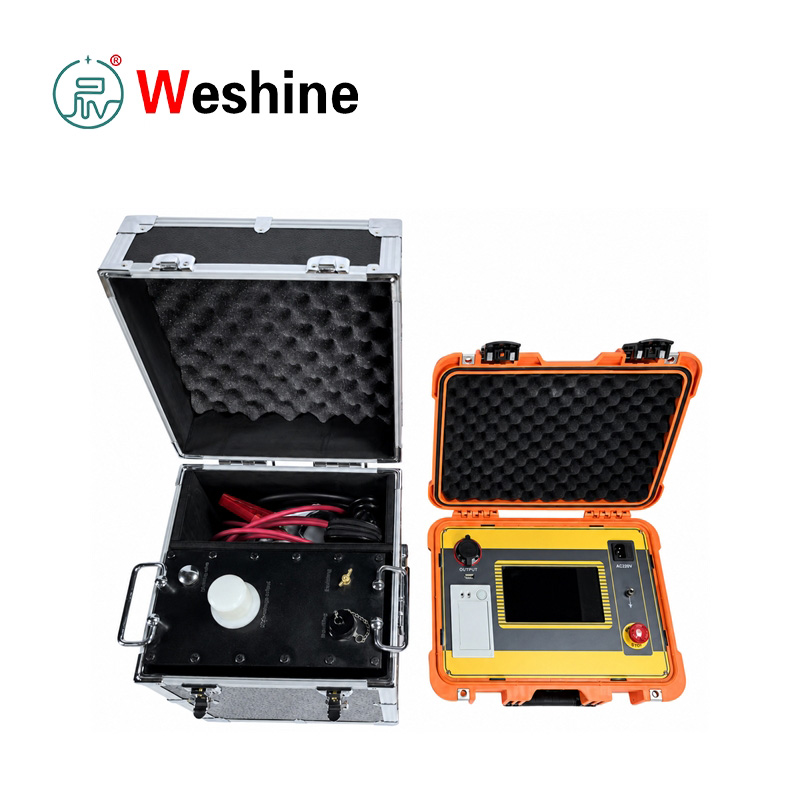

Kontroler zawiera 7-calowy pojemnościowy ekran dotykowy, wyłącznik zasilania, wejście AC 220 V, zacisk uziemiający, port komunikacyjny USB, drukarkę i przycisk zatrzymania awaryjnego.

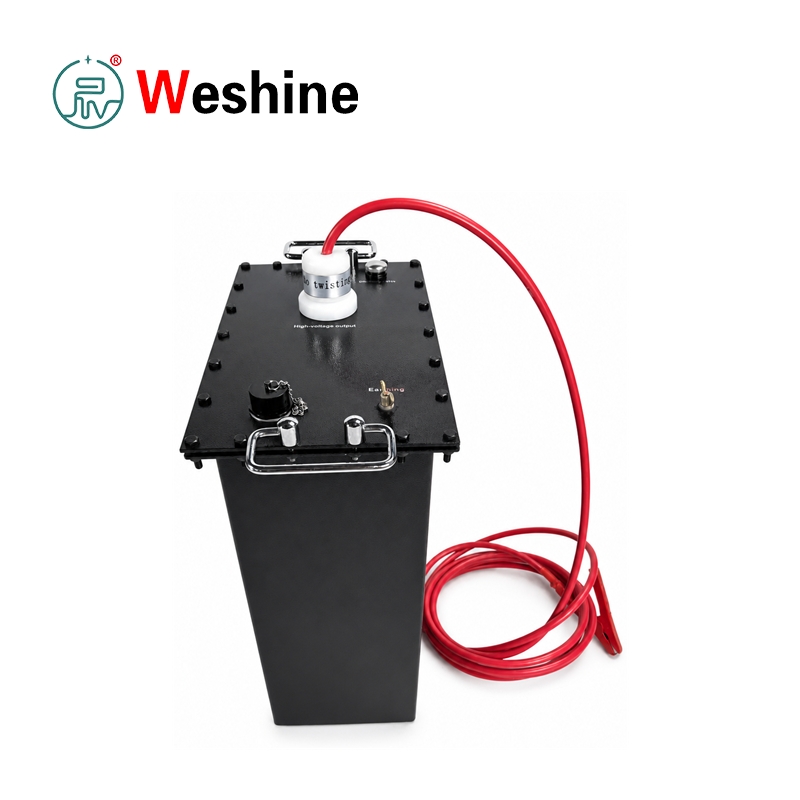

Wzmacniacz wytwarza napięcie wyjściowe wysokiego napięcia i jest podłączony do sterownika za pomocą dostarczonego kabla sterującego niskiego napięcia. Wyjście wysokiego napięcia podłącza się do badanego obiektu za pomocą dostarczonego kabla wysokiego napięcia i akcesoriów uziemiających.

Działanie jest zautomatyzowane

Po okablowaniu użytkownik ustawia na ekranie dotykowym częstotliwość wyjściową, czas trwania testu, napięcie testowe, limit nadprądowy po stronie wysokiego napięcia i limit przepięciowy. Po rozpoczęciu testu przyrząd wykonuje autotest obciążenia, automatyczny wzrost napięcia, wyjście o stałej amplitudzie, synchronizację, normalne wyłączenie i automatyczne rozładowanie. Przyrząd może zatrzymać się za pomocą timera lub zatrzymania ręcznego. Zapewnia również ochronę przed nieprawidłowym wyłączeniem poprzez zabezpieczenie przeciwprzepięciowe i nadprądowe.

Ten generator wysokiego napięcia o bardzo niskiej częstotliwości wykorzystuje sterowanie wysokim i niskim napięciem w pętli zamkniętej z ujemnym sprzężeniem zwrotnym. W instrukcji podano, że wyjście nie powoduje efektu wzrostu pojemności. Wiele funkcji zabezpieczających obejmuje ochronę przeciwprzepięciową, ochronę nadprądową po stronie wysokiego napięcia i ochronę nadprądową po stronie niskiego napięcia, z czasem działania zabezpieczenia nie dłuższym niż 10 ms. Sterownik i generator wysokiego napięcia są połączone poprzez sterowanie niskim napięciem, a sterowanie optyczne zapewnia bezpieczniejszą pracę. Trwała konstrukcja sprzętu, długa żywotność przy długotrwałym użytkowaniu projektu i wielokrotnych testach.

Wyniki testu można wydrukować bezpośrednio jako raport z testu. Dane historyczne są zapisywane automatycznie po normalnym zatrzymaniu timera, zatrzymaniu ręcznym, zatrzymaniu zabezpieczenia przed przepięciem lub zatrzymaniu zabezpieczenia nadprądowego. Przyrząd może przechowywać do 64 zapisów pomiarów; starsze rekordy są automatycznie usuwane po przekroczeniu limitu miejsca. System obsługuje także ustawianie daty i godziny, przełączanie interfejsu chińskiego i angielskiego, automatyczne zapisywanie, automatyczne drukowanie i komunikację USB z oprogramowaniem wyższego szczebla.

Sprzęt testowy jest zgodny z DL/T 849.4-2004, Ogólne warunki techniczne dotyczące generatorów wysokiego napięcia o bardzo niskiej częstotliwości. W instrukcji odniesiono się również do metody testowania VLF 0,1 Hz dla kabli elektroenergetycznych w izolacji XLPE o napięciu 35 kV i niższym. Podczas użytkowania w terenie pojemność obiektu testowego nie może przekraczać znamionowego obciążenia pojemnościowego wybranej konfiguracji przyrządu. Jeśli pojemność badanego obiektu jest niższa niż 0,05 μF, można równolegle podłączyć pomocniczy kondensator 0,05 μF, aby zapewnić normalną moc wyjściową.

Parametr produktu

Przewodnik po produktach

Zasada działania urządzenia testowego VLF

Przenośne urządzenie testujące VLF działa poprzez zastąpienie testu wytrzymywania częstotliwości sieciowej 50 Hz testem prądu przemiennego o ultraniskiej częstotliwości.

W przypadku obiektów testowych o charakterze pojemnościowym prąd jest proporcjonalny do częstotliwości, pojemności i napięcia. Zmniejszając częstotliwość do 0,1 Hz lub mniej, wymagana moc testowa jest znacznie zmniejszona, zachowując jednocześnie praktyczny cel badania wytrzymałości izolacji AC.

Podłączenie sprzętu przed testowaniem

Przed testowaniem podłącz:

zgodnie ze schematem połączeń w instrukcji.

Zacisk uziemiający musi być podłączony do uziemienia. Wejście prądu przemiennego jest podłączone do źródła zasilania 220 V, 50 Hz.

Jeśli używany jest przenośny generator, napięcie wyjściowe i częstotliwość generatora muszą być stabilne.

Ustawianie parametrów i przygotowanie do testu

Włącz sterownik i przejdź do ekranu ustawień parametrów.

Ustaw następujące parametry:

Dostępne częstotliwości obejmują:

Czas trwania testu można ustawić w zakresie od 0 do 99 minut.

Wartości napięcia i prądu pokazane przez przyrząd są wartościami szczytowymi.

Automatyczny proces testowy

Po naciśnięciu Start przyrząd przeprowadza autotest.

Proces testowania obejmuje:

1. Załaduj samosprawdzenie
2. Automatyczny wzrost napięcia
3. Wyjście o stałej amplitudzie
4. Wytrzymaj czas
5. Automatyczne wyłączanie i rozładowywanie

Jeżeli nie zostanie wykryte żadne obciążenie, sterownik wyświetli ostrzeżenie o braku obciążenia.

Po osiągnięciu ustawionego napięcia przyrząd utrzymuje stałą amplitudę sygnału wyjściowego i rozpoczyna proces pomiaru czasu wytrzymywania.

Po osiągnięciu ustawionego czasu system zatrzymuje wyjście wysokiego napięcia i automatycznie rozładowuje badany obiekt.

Tryby wyłączania i zarządzanie danymi

Instrument obsługuje:

Normalne wyłączenie

Nienormalne wyłączenie

W każdym trybie wyłączenia dane testowe są przechowywane jako dane historyczne.

Użytkownicy mogą:

Przewodnik po testowaniu kabli

Do testowania kabli:

1. Przed testowaniem należy odłączyć cały sprzęt elektryczny podłączony do kabla.
2. Zmierzyć rezystancję izolacji megaomomierzem.
3. Testy wytrzymałości VLF należy wykonywać dopiero po uzyskaniu zadowalającego wyniku kontroli izolacji.

W instrukcji określono:

Czas trwania testu:

Przewodnik testowania silników synchronicznych

W przypadku testowania silnika synchronicznego instrukcja zaleca testowanie faza po fazie.

Metoda testowania:

Czas badania jest zazwyczaj taki sam, jak czas badania wytrzymałości na częstotliwość sieciową, zwykle:

Podczas testowania operatorzy powinni przestrzegać:

Wyładowanie bezpieczeństwa po testowaniu

Po wyłączeniu użyj pręta wyładowczego, aby całkowicie rozładować badany obiekt przed odłączeniem jakichkolwiek kabli.

Ten krok jest niezbędny, zwłaszcza w przypadku sprzętu pojemnościowego, takiego jak:

Cechy

1. Obsługuje testy wytrzymałościowe prądu przemiennego o bardzo niskiej częstotliwości 0,1 Hz.

2. Obsługuje wybór częstotliwości wyjściowej 0,05 Hz, 0,02 Hz i 0,01 Hz.

3. Zapewnia automatyczny wzrost napięcia, stałą amplitudę sygnału wyjściowego, synchronizację, wyłączenie i rozładowanie.

4. Mierzy i wyświetla napięcie wyjściowe wysokiego napięcia oraz prąd testowy jako wartości szczytowe.

5. Zapewnia ochronę przeciwprzepięciową wyjścia wysokiego napięcia.

6. Zapewnia zabezpieczenie nadprądowe po stronie wysokiego i niskiego napięcia.

7. Automatycznie odcina wyjście, gdy napięcie lub prąd przekracza ustawiony limit.

8. Czas działania zabezpieczenia nie dłuższy niż 10 ms.

9. Zapewnia obsługę 7-calowego pojemnościowego ekranu dotykowego.

10. Wyświetla dane testowe i przebieg wyjściowy na ekranie dotykowym.

11. Zawiera automatyczne przechowywanie danych historycznych do 64 rekordów.

12. Zapewnia wbudowaną drukarkę do drukowania raportów z testów.

13. Obsługuje komunikację USB z oprogramowaniem wyższego szczebla.

14. Obejmuje przełączanie interfejsu w języku chińskim i angielskim.

15. Zapewnia kontrolę z ujemnym sprzężeniem zwrotnym wysokiego i niskiego napięcia w pętli zamkniętej.

16. Obsługuje testy wytrzymałościowe prądu przemiennego obiektów testowych o dużej pojemności.

17. Zawiera pręt wyładowczy i kabel uziemiający dla bezpiecznego rozładowania po teście.

18. Zapewnia przycisk zatrzymania awaryjnego na sterowniku.

19. Obsługuje działanie wewnątrz i na zewnątrz.

20. Zawiera kondensator kompensacyjny dla obiektów testowych o małej pojemności.

Scenariusze zastosowań

Zakłady energetyczne

Przedsiębiorstwa energetyczne wykorzystują sprzęt testowy VLF do testów wytrzymałościowych kabli zasilających średniego napięcia, dużych silników, generatorów, kondensatorów i innego sprzętu elektrycznego o dużej pojemności podczas konserwacji zapobiegawczej i testów akceptacyjnych.

Producenci transformatorów

Producenci transformatorów i sprzętu elektrycznego mogą używać zestawu testowego w obszarach testowych, w których systemy izolacyjne o dużej pojemności wymagają weryfikacji wytrzymałości na prąd zmienny przy zmniejszonej częstotliwości.

Elektrownie

Elektrownie używają tego przyrządu do testów wytrzymałościowych uzwojeń stojana generatora, dużych silników, kabli serwisowych stacji i powiązanych systemów izolacyjnych podczas rozruchu, remontów i rutynowej konserwacji.

Koleje

W systemach zasilania kolei wykorzystywane są kable średniego napięcia i urządzenia wirujące. Jednostka testowa umożliwia przeprowadzanie testów wytrzymałości terenowej podczas zaplanowanych przestojów konserwacyjnych.

Zakłady Przemysłowe

Obiekty przemysłowe, takie jak zakłady górnicze, petrochemiczne, hutnicze i produkcyjne, mogą używać tego przyrządu do badania wytrzymałości izolacji kabli i silników w zakładowych systemach dystrybucji energii.

Uniwersytety

Uniwersytety i ośrodki szkoleniowe mogą używać tego systemu do nauczania zasad testów wytrzymałościowych VLF, obliczania prądu pojemnościowego, procedur testowania kabli i praktyk bezpieczeństwa wysokiego napięcia.

Laboratoria badawcze

Laboratoria wysokiego napięcia mogą polegać na generatorze wysokiego napięcia o bardzo niskiej częstotliwości do testowania wytrzymałości prądu przemiennego obiektów testowych pojemnościowych, próbek kabli, silników i systemów izolacyjnych wymagających kontrolowanego napięcia o ultraniskiej częstotliwości.

Konserwacja kabli

Zespoły zajmujące się konserwacją kabli wykorzystują urządzenie testowe do testów odbiorczych kabli XLPE, testów zapobiegawczych, kontroli po usterkach i weryfikacji izolacji po instalacji lub naprawie.

Aplikacje

Test wytrzymałości 1．0,1 Hz VLF AC.

2. Test wytrzymałości kabla zasilającego XLPE.

Testowanie izolacji kabla 3．35 kV i poniżej.

4. Test wytrzymałości kondensatora mocy.

5. Testowanie izolacji średnich i dużych generatorów.

6. Test wytrzymałości uzwojenia stojana silnika.

7. Testowanie przekazania kabla.

8. Testowanie konserwacji zapobiegawczej kabli.

9. Weryfikacja izolacji sprzętu o dużej pojemności.

10. Testy wytrzymałościowe prądu przemiennego w terenie przy zmniejszonej mocy testowej.

11.Automatyczne testowanie wysokiego napięcia w czasie.

12. Test wytrzymałości na przepięcia i przetężenia.

13. Przechowywanie historycznych zapisów testów.

14. Generowanie drukowanego raportu z testu.

15.Sprawdzanie stanu izolacji przed zasileniem.

Sprawa klienta

Branża: wykonawca konserwacji kabli.

Problem: Wykonawca konserwacji musiał przeprowadzić testy akceptacyjne nowo zainstalowanego kabla XLPE średniego napięcia. Konwencjonalny sprzęt wytrzymujący prąd przemienny o częstotliwości sieciowej był trudny w transporcie i wymagał większej mocy ze względu na pojemność kabla. Zespół potrzebował przenośnego rozwiązania odpornego na prąd przemienny, odpowiedniego do testowania kabli w terenie.

Proces testowania: Technicy odłączyli cały sprzęt podłączony do kabla i najpierw sprawdzili każdą fazę za pomocą megaomomierza. Po potwierdzeniu dopuszczalnej rezystancji izolacji podłączono sterownik, wzmacniacz, kabel wyjściowy wysokiego napięcia, kabel uziemiający i pręt wyładowczy zgodnie z okablowaniem testowym. Napięcie testowe ustawiono zgodnie z napięciem fazowym kabla, a wartość przetężenia obliczono na podstawie pojemności kabla, częstotliwości testowej i napięcia. Zespół wybrał częstotliwość wyjściową 0,1 Hz, ustalił wymagany czas trwania testu i rozpoczął automatyczne podwyższanie napięcia.

Wynik: Przyrząd wykonał automatyczny wzrost napięcia, wyjście o stałej amplitudzie, synchronizację, wyłączenie i rozładowanie. W okresie wytrzymywania nie zaobserwowano żadnych niszczących wyładowań, nietypowego dźwięku, dymu, zapachu, niestabilnego napięcia ani nieprawidłowego prądu. Dane testowe zostały zapisane i wydrukowane na potrzeby protokołu projektu.

Korzyści: Wykonawca przeprowadził test wytrzymałości kabla na prąd przemienny, korzystając z mniejszego i bardziej praktycznego systemu terenowego. Automatyczna ochrona, synchronizacja, rozładowywanie, przechowywanie i drukowanie pomogły ograniczyć obsługę ręczną i poprawić dokumentację testów.

Często zadawane pytania

Do czego służy generator wysokiego napięcia o bardzo niskiej częstotliwości? Służy do testowania wytrzymałości VLF AC sprzętu elektrycznego o dużej pojemności, zwłaszcza kabli zasilających, kondensatorów mocy, generatorów i silników.

Dlaczego warto stosować testowanie VLF 0,1 Hz zamiast testu wytrzymałości AC 50 Hz? Obiekty testowe o dużej pojemności wymagają wysokiego prądu o częstotliwości 50 Hz. Zmniejszenie częstotliwości testowej do 0,1 Hz znacznie zmniejsza wymaganą pojemność testową, dzięki czemu testy wytrzymałościowe prądu przemiennego w terenie są bardziej praktyczne.

Jakie częstotliwości wyjściowe są dostępne? Jednostka testowa obsługuje ustawienia częstotliwości wyjściowej 0,1 Hz, 0,05 Hz, 0,02 Hz i 0,01 Hz.

Jakie jest maksymalne obciążenie pojemnościowe? Maksymalne obciążenie wynosi 0,5 μF przy 0,1 Hz, 1,1 μF przy 0,05 Hz, 2,2 μF przy 0,02 Hz i 5,5 μF przy 0,01 Hz.

Jakie funkcje zabezpieczające są uwzględnione? Przyrząd zawiera zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe po stronie wysokiego napięcia, zabezpieczenie nadprądowe po stronie niskiego napięcia, wyłącznik awaryjny i automatyczne rozładowanie po wyłączeniu.

Czy zestaw testowy może drukować raporty z testów? Tak. Wbudowana drukarka może wydrukować aktualne dane testowe oraz dane historyczne widoczne na ekranie.

Ile rekordów historycznych można przechowywać? Przyrząd może przechowywać do 64 historycznych zapisów testów. Rekordy starsze niż najnowsze 64 są automatycznie usuwane.

Jakie środki ostrożności są wymagane po badaniu? Po wyłączeniu użyj pręta wyładowczego, aby całkowicie rozładować badany obiekt przed odłączeniem jakichkolwiek kabli. Testy wysokiego napięcia powinny być wykonywane wyłącznie przez przeszkolony personel zgodnie z procedurami bezpieczeństwa dotyczącymi wysokiego napięcia.

Zalety Weshine’a

Weshine Electric dostarcza sprzęt do testowania elektrycznego dla przedsiębiorstw energetycznych, wykonawców, zakładów przemysłowych, laboratoriów i zespołów zajmujących się konserwacją kabli. W przypadku testów wytrzymałościowych VLF Weshine koncentruje się na praktycznej pracy w terenie, stabilnym napięciu wyjściowym wysokiego napięcia, automatycznej ochronie, kompletnych akcesoriach i przejrzystej dokumentacji testowej. Przyrządy są dostarczane z protokołami kontroli fabrycznej i wskazówkami dotyczącymi obsługi, aby zapewnić niezawodne użytkowanie po dostawie.

Weshine może pomóc klientom w wyborze modelu, ustawieniu napięcia testowego kabla, ocenie pojemności obciążenia i niestandardowych wymaganiach testowych. Jeśli szukasz stabilnego, długoterminowego sprzętu testowego, nasz generator wysokiego napięcia o ultraniskiej częstotliwości może w pełni zaspokoić Twoje różne wymagania dotyczące testowania na miejscu. Dzięki doświadczeniu inżynieryjnemu, kontroli jakości, wsparciu technicznemu, niezawodnym rozwiązaniom testowym i międzynarodowej obsłudze, Weshine pomaga użytkownikom efektywnie i bezpiecznie przeprowadzać testy izolacji kabli i izolacji o dużej pojemności. Szybka globalna logistyka, wiele opcji płatności dla zagranicznych odbiorców hurtowych.
