Miernik współczynnika obrotów transformatora

Weshine® wynalazł tester współczynnika zwojów do testowania miernika współczynnika zwojów transformatora z certyfikatem CE, wysoką jakością i dokładnością. Wynaleziony i wyprodukowany zgodnie z normami krajowymi, dostępne jest kompletne rozwiązanie do testowania elektrycznego. Skontaktuj się z nami, aby uzyskać więcej informacji na temat testera współczynnika zwojów do testowania miernika współczynnika zwojów transformatora firmy Weshine!

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Tester współczynnika zwojów Weshine® do testowania miernika współczynnika zwojów transformatora

Przekładnia transformatora jest równa liczbie zwojów uzwojenia pierwotnego podzielonej przez liczbę zwojów uzwojenia wtórnego. Przekładnia transformatora zapewnia pożądaną wydajność transformatora i odpowiednie napięcie wymagane przez uzwojenie wtórne.

Jeżeli wymagane jest, aby napięcie wtórne było niższe niż napięcie pierwotne – transformator obniżający napięcie – uzwojenie wtórne powinno mieć mniej zwojów niż uzwojenie pierwotne i odwrotnie w przypadku transformatora podwyższającego napięcie; gdy przekładnia transformatora zmniejsza napięcie, zwiększa prąd i odwrotnie. Dlatego stosunek napięcia i prądu idealnego transformatora jest bezpośrednio powiązany ze współczynnikiem transformacji.

Niestety transformatory nie są idealne, w prawdziwym transformatorze stosunki napięcia lub prądu mogą nie odpowiadać fizycznym stosunkom transformatora z powodu różnych strat elektrycznych, takich jak w żelaznym rdzeniu transformatora (straty histerezy i prądów wirowych) i miedzi. straty (z powodu rezystancji uzwojenia pierwotnego i wtórnego); dlatego producenci starają się projektować transformatory tak, aby zminimalizować te straty w celu uzyskania maksymalnej wydajności przy pełnym obciążeniu, konwersji mocy powyżej 95%, zapewniając w ten sposób różnicę nie większą niż 5% w stosunku do stosunku napięcia transformatora do współczynnika zwojów.

Weshine wynalazł test współczynnika zwojów transformatora lub test TTR do pomiaruMiernik współczynnika obrotów transformatorai potwierdza, że transformator ma prawidłowy stosunek zwojów pierwotnych do zwojów wtórnych. Prawidłowe wykonanie tego testu może pomóc w zidentyfikowaniu działania przełącznika zaczepów, zwarć zwojów, otwartych uzwojeń, nieprawidłowych połączeń uzwojeń i innych usterek wewnątrz transformatorów. Gama testerów TTR firmy Weshine jest wytrzymała, aby wytrzymać trudne warunki, w jakich testuje się niektóre transformatory. Oferta obejmuje różne funkcje upraszczające i przyspieszające testowanie, a także testery 3-fazowe TTR oraz testery PT i CT TTR.

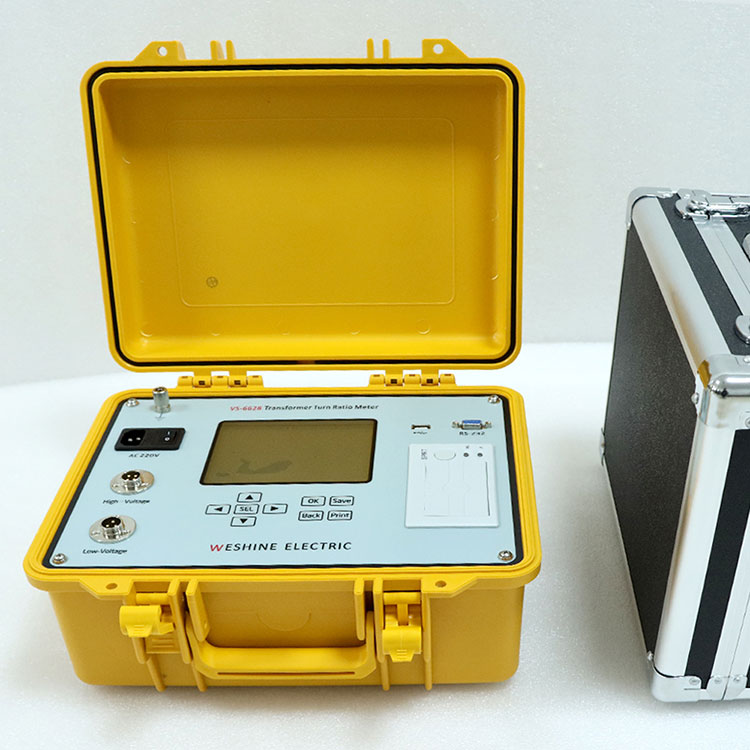

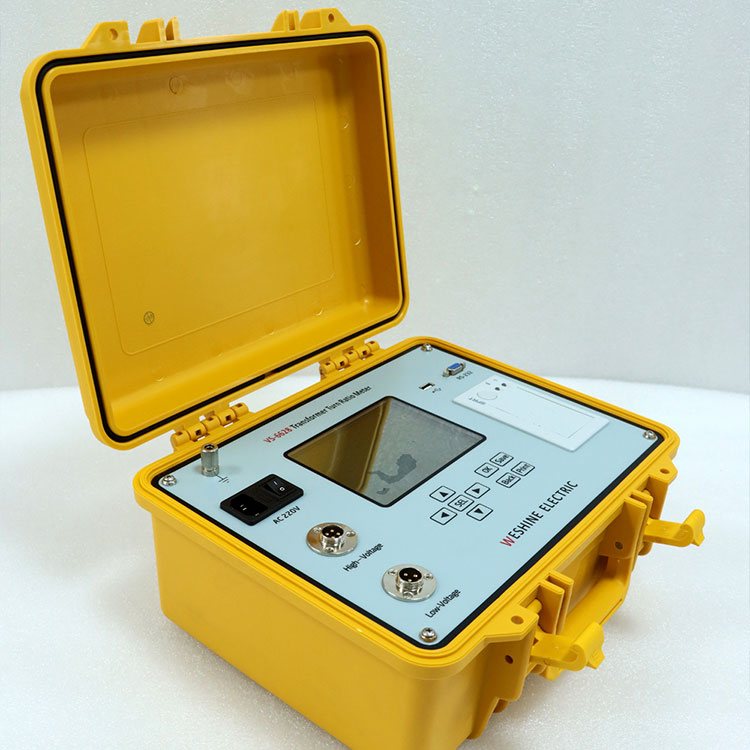

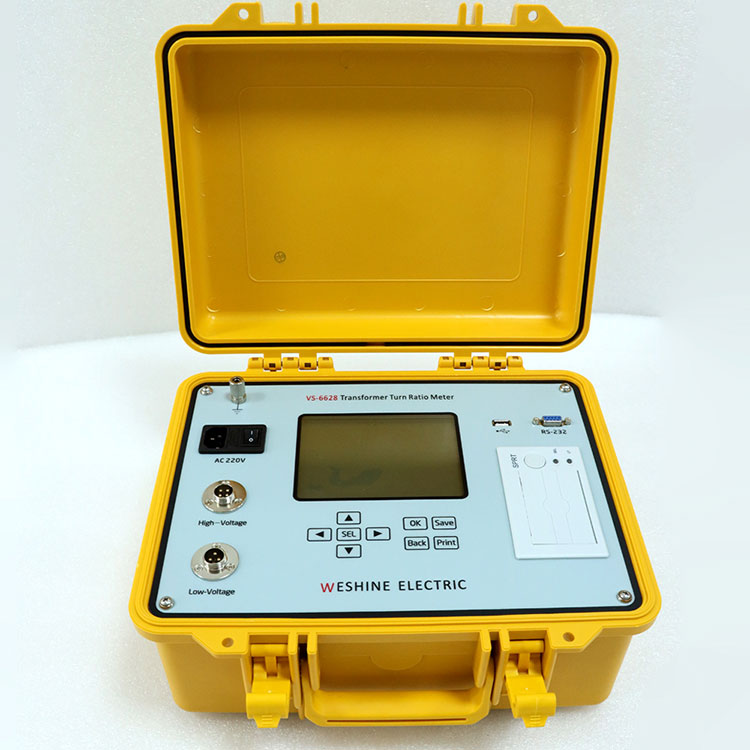

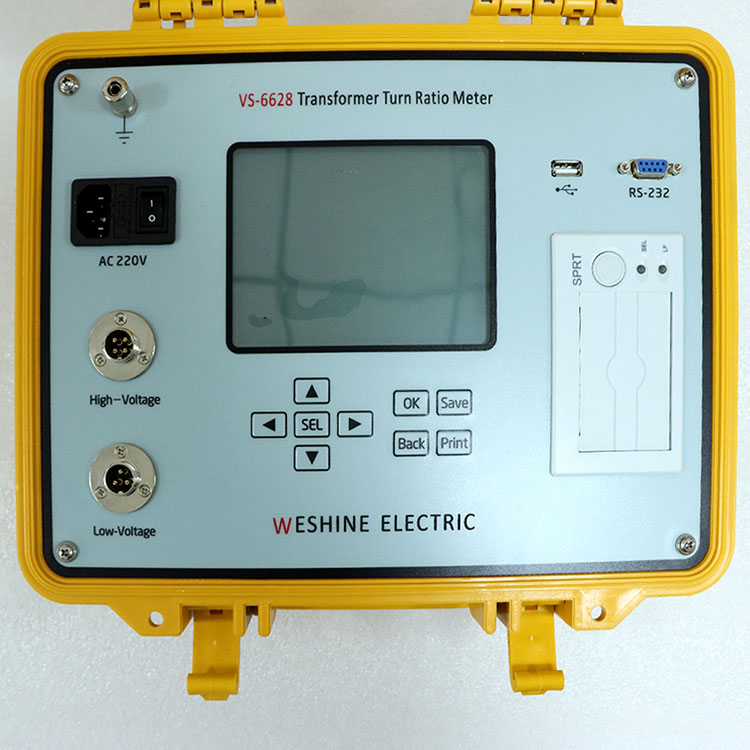

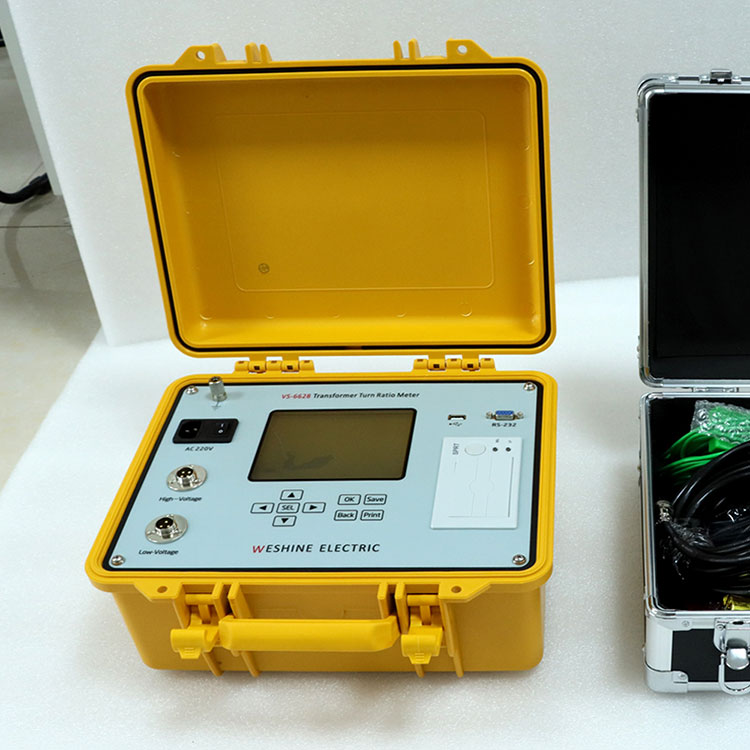

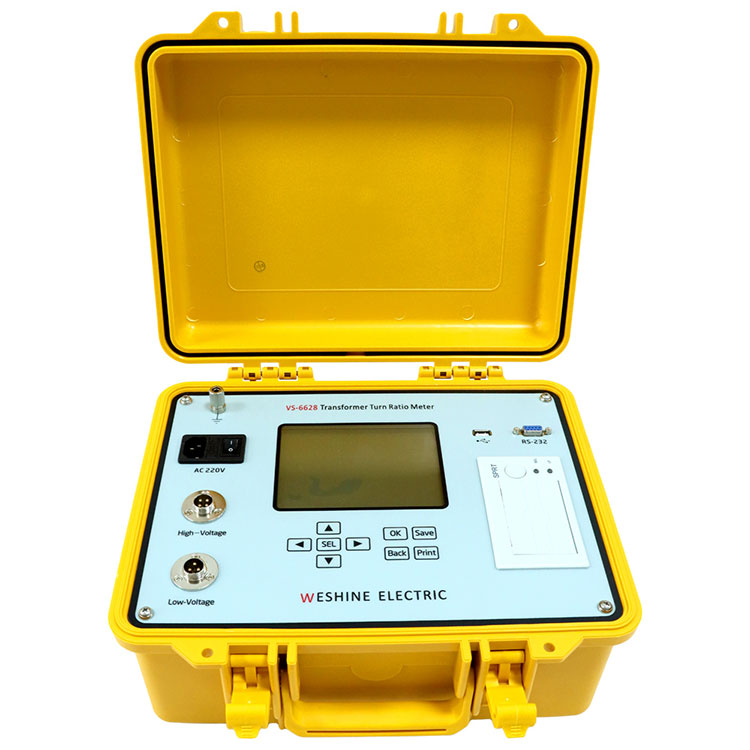

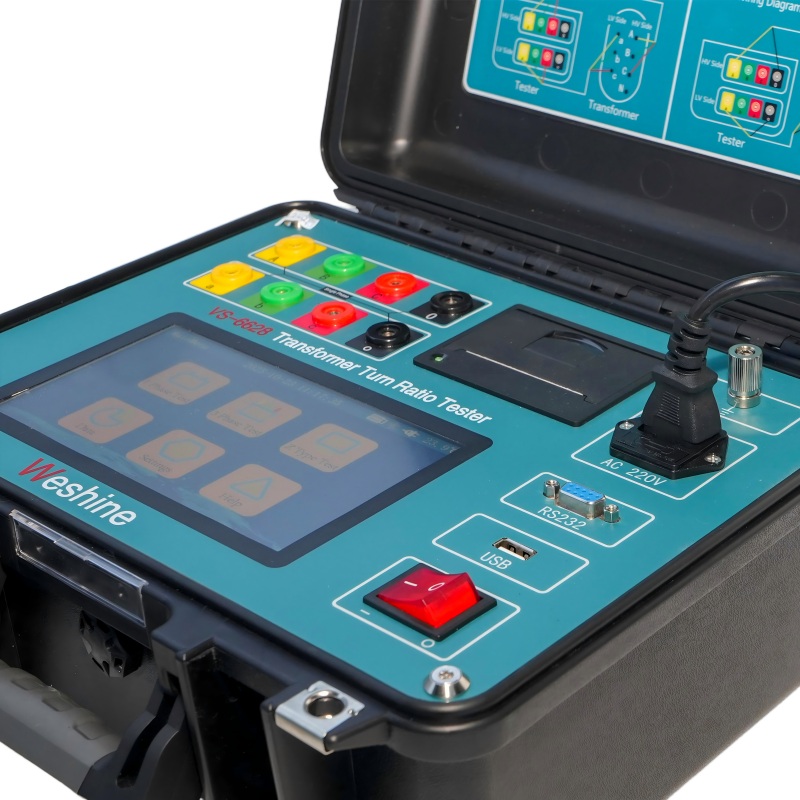

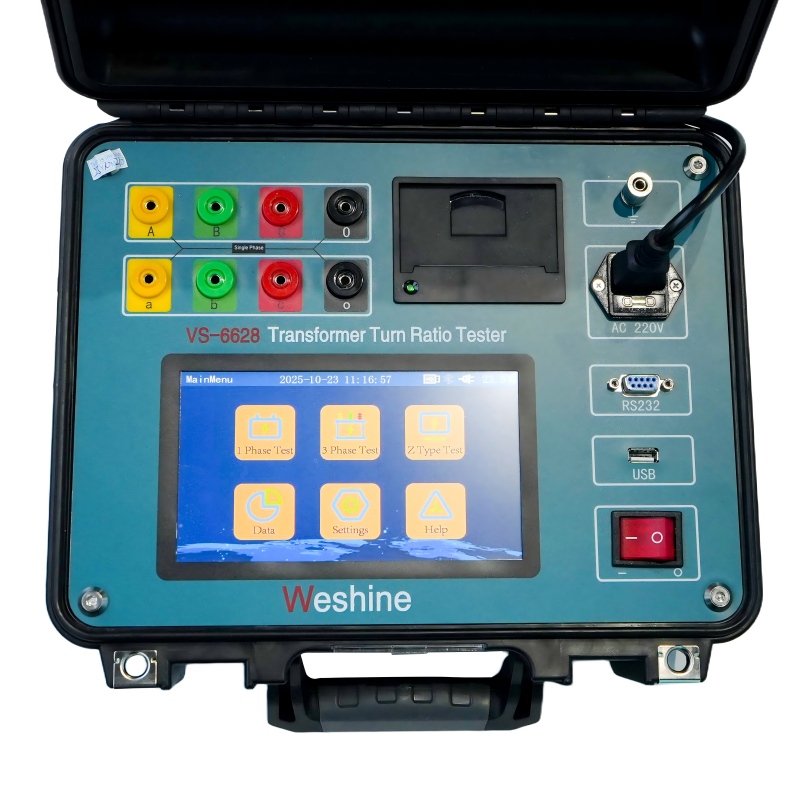

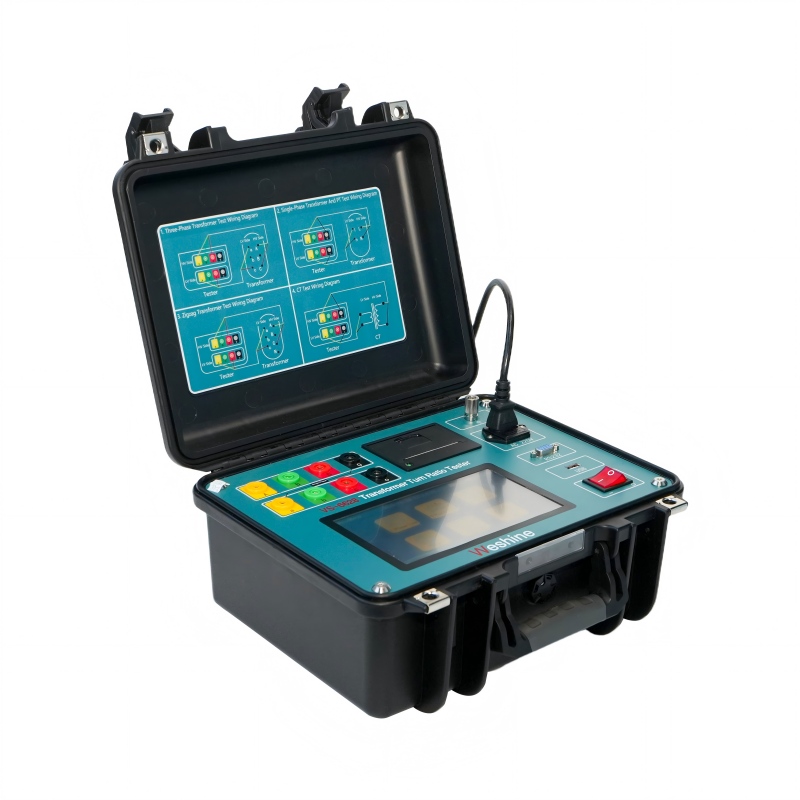

Seria trójfazowych zestawów do testowania współczynnika zwojów transformatorów VS-6628 jest przeznaczona do pomiaru współczynnika zwojów transformatorów mocy, przyrządów i transformatorów rozdzielczych w podstacji lub środowisku produkcyjnym. Wytrzymała i solidna konstrukcja sprawia, że instrumenty te doskonale nadają się do stosowania w różnych trudnych warunkach. Nasze przewody są specjalnie zaprojektowane, aby zapewnić niezbędną elastyczność potrzebną w zimne dni.

Ponieważ jednak transformatory są poddawane różnym naprężeniom i zmianom, zarówno elektrycznym, jak i mechanicznym, w trakcie ich eksploatacji, przed oddaniem transformatora do użytku oraz podczas różnych harmonogramów konserwacji należy sprawdzić prawidłową przekładnię zwojów. Dlatego też współczynniki zwojów mierzone przy użyciu różnych zestawów do testowania współczynników zwojów transformatora (urządzenia TTR) obejmują straty typowo występujące w transformatorach, co skutkuje przełożeniami, które różnią się od fizycznej liczby zwojów, ale odzwierciedlają rzeczywiste współczynniki napięcia oczekiwane przez producentów i użytkowników lub stosunek prawdziwy transformatorowy transformator mocy.

Tester współczynnika zwojów Weshine® do testowania parametrów miernika współczynnika zwojów transformatora (specyfikacja)

INFORMACJE O PRODUKCIE
Nazwa produktu	TESTER PRZEKŁADNI ZWROTÓW DO TESTOWANIA Miernik współczynnika zwojów transformatora
Numer modelu	VS-6628	Zakres testowy	0,9 ~ 10000
Dokładność	0,2%	Certyfikaty	CE; EMC; LVD; ISO;
Typowe zastosowanie	Testuje współczynnik zwojów, przesunięcie fazowe i polaryzację.
Pomoc w identyfikacji	* Zwarte cewki * Obwody otwarte * Nieprawidłowe połączenia * Usterki wewnętrzne lub uszkodzenia przełącznika zaczepów w regulatorach krokowych oraz w transformatorach
Wymiary	345 x 295 x 175 mm	Waga	5 kg

Wybory

Weshine ma 8 lat doświadczenia, szczególnie w zakresie pełnej gamy sprzętu elektrycznego. Obecnie Weshine wynalazł różne testery współczynników skrętu do testowaniaMiernik współczynnika obrotów transformatorajak pokazano w formularzu:

INFORMACJE DOTYCZĄCE ZAMÓWIENIA TESTERA PRZEŁOŻEŃ DO TESTOWANIAMiernik współczynnika obrotów transformatora
Kot. NIE.	Zakres testowy	Dokładność	Rezolucja	Wymiary (mm)	Waga (kg)
VS-6628	0,9 do 10000	0,2%	0,0001 min	345x295x175	5
VS-6629	0,9 do 10000	0,1% (0,9 do 500) 0,2% (500 do 3000) 0,3% (3000 do 10000)	0,9 ~ 9,9999 (0,0001) 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10000 i więcej (1)	325x225x125	3.8
VS-6630	0,9 do 10000	0,1% (0,9 do 2000) 0,3% (2000 do 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 do 10000	0,1% (0,8 do 3000) 0,2% (3000 do 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 do 10000	0,1% (0,9 do 500) 0,2% (500 do 3000) 0,3% (3000 do 10000)	0,9 ~ 9,9999 (0,0001) 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10000 i więcej (1)	246x156x62	1.7

W oparciu o problemy z łańcuchem dostaw: Skontaktuj się z preferowanym autoryzowanym dystrybutorem Weshine, aby uzyskać aktualne ceny i terminy realizacji.

Certyfikaty Jakości

Zawsze wierzymy, że cały sukces naszej firmy jest bezpośrednio związany z jakością dostarczanych przez nas produktów. Tester proporcji obrotów do testowaniaMiernik współczynnika obrotów transformatoraspełniają najwyższe wymagania jakościowe określone w wytycznych ISO9001, ISO14000:14001 oraz naszym rygorystycznym systemie kontroli jakości.
