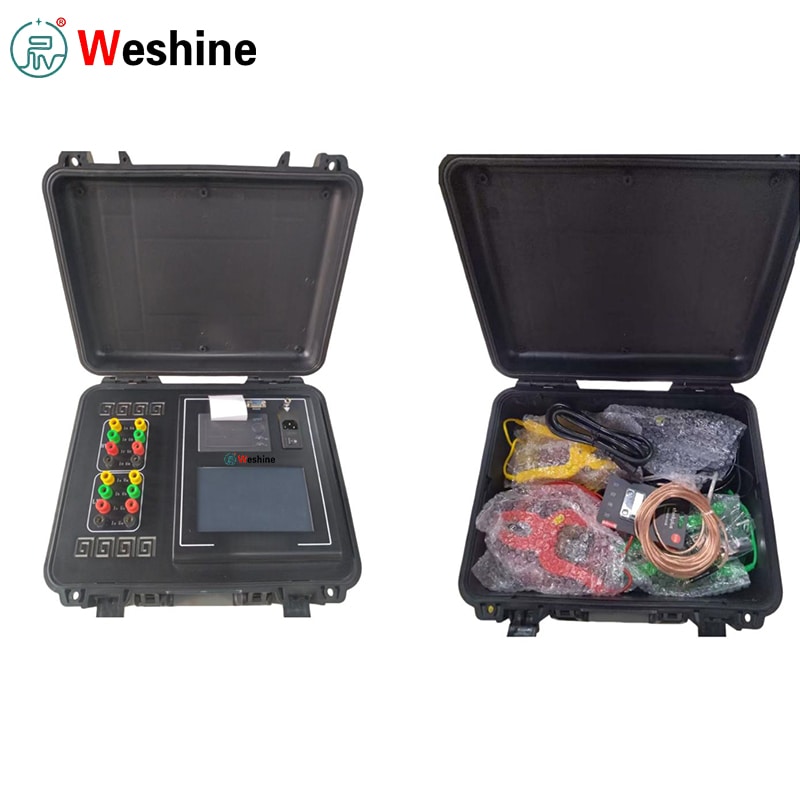

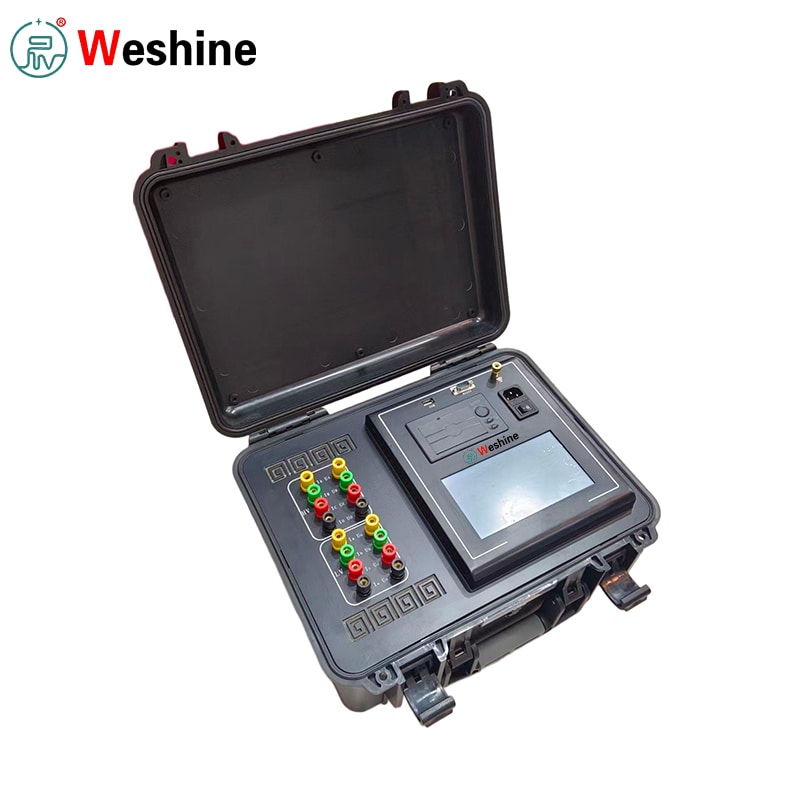

Tester rezystancji i współczynnika zwojów transformatora 2 w 1

Weshine, profesjonalny producent z Chin, zapewnia wysokiej jakości tester rezystancji prądu stałego i współczynnika zwojów transformatora 2 w 1, który wykonuje dwie podstawowe procedury weryfikacji transformatorów mocy: test rezystancji prądu stałego uzwojenia i test współczynnika zwojów.

● Sprawdzanie rezystancji prądu stałego:słabe punkty styku, wewnętrzne uszkodzenia uzwojeń, awarie przełącznika zaczepów, luźne połączenia i niezrównoważona rezystancja międzyfazowa.

● Testowanie współczynnika obrotów:sprawdza, czy rzeczywista przekładnia transformatora, położenie zaczepu i grupa wektorów odpowiadają tabliczce znamionowej i specyfikacjom projektowym.

Integruje obie krytyczne funkcje testowe w jednym instrumencie. Ekipy terenowe nie muszą już transportować dwóch oddzielnych testerów. Po podłączeniu przewodów pomiarowych wysokiego i niskiego napięcia można wykonać wiele elementów testowych bez konieczności powtarzania zmian okablowania.

Pomiar rezystancji prądu stałego

W przypadku pomiaru rezystancji prądu stałego urządzenie umożliwia jednoczesne badanie trójfazowe wraz z automatycznym magnesowaniem.

● W przypadku uzwojeń w konfiguracji gwiazdy z punktem neutralnym rezystancje faz A0, B0 i C0 mogą być rejestrowane jednocześnie, co skraca całkowite cykle testowe.

● Podczas testowania trójfazowych transformatorów pięcioramiennych z wewnętrznymi połączeniami w trójkąt, wbudowany tryb automatycznego wzbudzenia dodatkowo zwiększa wydajność testowania po stronach niskiego napięcia.

Wyniki testów i ochrona

Wyniki testów uzwojeń wysokiego, średniego i niskiego napięcia można wyświetlić i wydrukować bezpośrednio na miejscu.

● Automatycznie oblicza asymetrię rezystancji trójfazowej.

● Wyprowadza odczyty rezystancji przeliczone na temperaturę znamionową.

● Zapewnia kompletne, gotowe do audytu zapisy z testów transformatorów.

● Kompleksowa ochrona przed polem elektromagnetycznym zabezpiecza operatorów podczas rozładowywania rezystancji DC i obsługi przewodów pomiarowych.

Włącza pomiar współczynnika

Podczas pomiaru współczynnika zwojów tester rezystancji prądu stałego i współczynnika zwojów transformatora 2 w 1 obsługuje zarówno testy uzwojenia jednofazowego, jak i automatyczne testy uzwojenia trójfazowego.

● Operatorzy wybierają odpowiednią grupę połączeń transformatora.

● Mierzy wartość współczynnika, błąd współczynnika i parametry grupy połączeń w fazach AB, BC i CA.

● Pomiar przekładni jednofazowej można zakończyć w ciągu około 15 sekund, jak udokumentowano w oficjalnej instrukcji.

Zarządzanie operacjami i danymi

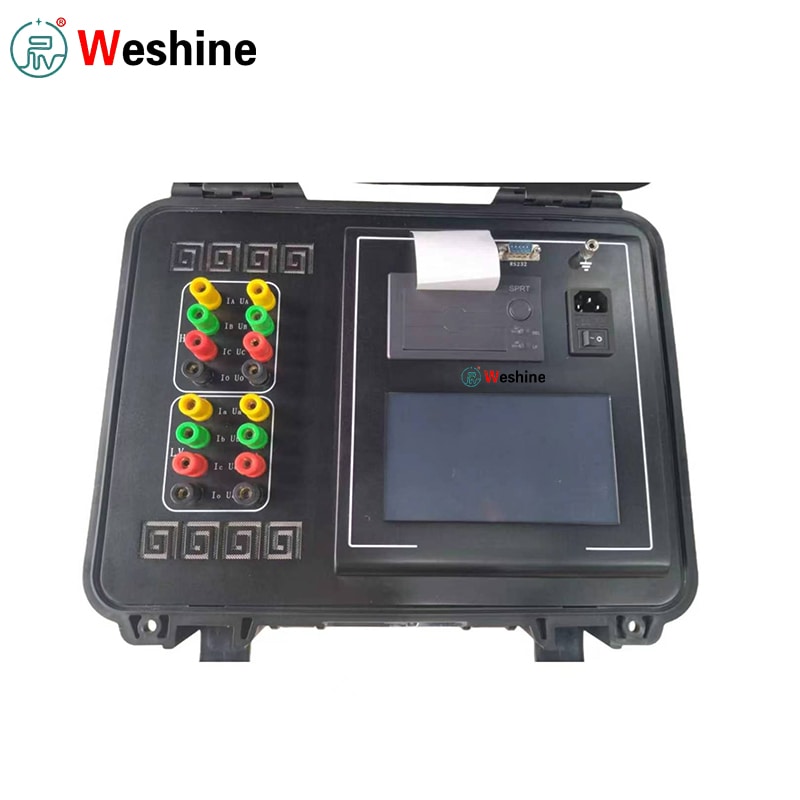

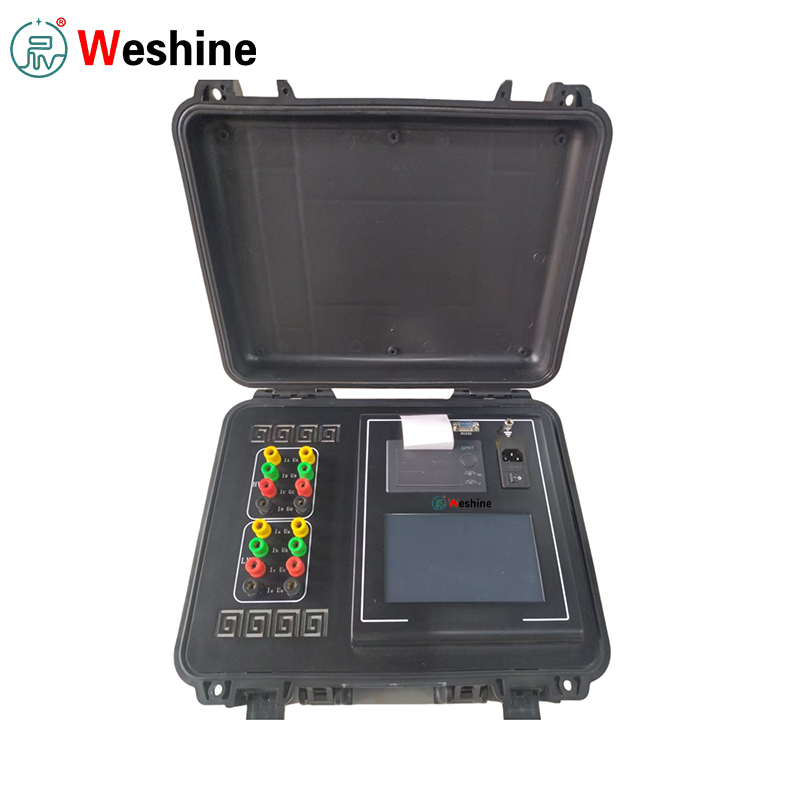

Interakcja z użytkownikiem odbywa się na 7-calowym kolorowym dotykowym wyświetlaczu LCD z dwujęzycznymi chińsko-angielskimi komunikatami wyświetlanymi na ekranie.

● Raporty z testów można natychmiast generować za pomocą wbudowanej mikrodrukarki.

● Wszystkie zestawy danych można zapisać na dyskach flash USB i uporządkować według daty testu i numeru seryjnego transformatora.

● Opcje komunikacji sprzętowej obejmują izolowane interfejsy RS232, Bluetooth i wewnętrzną magistralę RS485.

Parametry techniczne

Przewodnik po produktach

Przed użyciem testera rezystancji prądu stałego i współczynnika zwojów transformatora 2 w 1 należy upewnić się, że docelowy transformator jest całkowicie pozbawiony napięcia, bezpiecznie rozładowany i prawidłowo uziemiony. Zawsze podłączaj zacisk uziemienia ochronnego przyrządu przed podłączeniem jakichkolwiek zacisków testowych.

Do pomiaru rezystancji prądu stałego należy podłączyć zaciski potencjałowe wysokiego i niskiego napięcia do odpowiednich przepustów transformatora. W przypadku transformatorów dwuuzwojeniowych należy zastosować zaciski A, B, C, O oraz a, b, c, o zgodnie ze schematami połączeń. W przypadku transformatorów jednofazowych podłączyć odpowiednie zaciski po stronie wysokiego i niskiego napięcia zgodnie ze schematem. Włącz tester napięciem 220 V AC. Poruszaj się po menu ekranu dotykowego, aby wprowadzić identyfikator transformatora, materiał uzwojenia, tryb testowy, zakres prądu, parametry uzwojenia i ustawienia konwersji temperatury, a następnie uruchom pomiar rezystancji prądu stałego lub współczynnika zwojów.

Podczas przeprowadzania testów przekładni zwojów należy wybrać dokładne informacje o grupie połączeń i przełączniku zaczepów, aby zapewnić prawidłowe wyjścia przekładni, błędu i grupy wektorów. Jeżeli zostanie wykryta odwrotna polaryzacja połączenia, zwarcie lub usterka okablowania, należy natychmiast przerwać testowanie i sprawdzić wszystkie przewody pomiarowe przed wznowieniem pracy. Po zakończeniu testu przejrzyj odczyty na ekranie. W razie potrzeby drukuj raporty w formie papierowej, przechowuj zapisy wewnętrznie lub eksportuj zestawy danych na dysk flash USB w celu późniejszej kompilacji raportów.

Cechy

1, Obsługuje testowanie rezystancji prądu stałego transformatora i współczynnika zwojów w jednym instrumencie.

2, jednocześnie mierzy rezystancję prądu stałego trójfazowego.

3. Mierzy przekładnię transformatora, błąd przekładni i grupę wektorów.

4, zapewnia automatyczne magnesowanie do testowania rezystancji DC.

5, zapewnia metodę automatycznego wzbudzania dla wewnętrznie połączonych w trójkąt trójfazowych transformatorów pięcioramiennych.

6. Automatycznie oblicza asymetrię rezystancji trójfazowej.

7, wyświetla i drukuje dane z testów uzwojenia wysokiego, średniego i niskiego napięcia.

8. Oblicza wartości rezystancji przeliczone na temperaturę znamionową.

9, obsługuje pomiar przekładni transformatora jednofazowego i trójfazowego.

10. Wykrywa odwrotne połączenie wysokiego i niskiego napięcia podczas testowania współczynnika.

11. Wykrywa zwarcie transformatora i zwarcie międzyzwojowe podczas testowania przekładni.

12. Obejmuje kompleksową ochronę przed polem elektromagnetycznym.

13. Zapewnia obsługę 7-calowego kolorowego ekranu dotykowego.

14. Zawiera wbudowaną mikrodrukarkę do raportów z testów terenowych.

15, Obsługuje pamięć USB do tworzenia kopii zapasowych danych zewnętrznych.

16, zapewnia izolowaną komunikację RS232 i komunikację Bluetooth.

17. Zawiera podpowiedzi menu w języku chińskim i angielskim.

Scenariusze zastosowań

Tester rezystancji prądu stałego i współczynnika zwojów transformatora 2 w 1 służy producentom transformatorów do sprawdzania przed wysyłką rezystancji prądu stałego uzwojenia, asymetrii faz, błędu przekładni zwojów i grupy wektorów. Jedna jednostka spełnia dwa obowiązkowe wymagania dotyczące testów fabrycznych i upraszcza przepływy pracy związane z przygotowaniem sprzętu i dokumentacją testową dla zespołów produkcyjnych.

W przypadku przedsiębiorstw energetycznych i operatorów podstacji ten tester diagnostyczny ma zastosowanie przy instalacji nowych jednostek, odbiorze przekazania, planowej konserwacji i rozwiązywaniu problemów. Dane dotyczące rezystancji uzwojenia ujawniają potencjalne zużycie styków przełącznika zaczepów i nieprawidłowe odchylenie rezystancji fazowej; Wyniki współczynnika zwojów weryfikują położenie zaczepu i poprawność grupy połączeń.

W warsztatach naprawy transformatorów technicy polegają na tym testerze przy ocenie stanu uzwojenia po przewinięciu, suszeniu lub remoncie przełącznika zaczepów. Można porównać zbiory danych dotyczące rezystancji i współczynników zwojów przed naprawą i po naprawie, aby sprawdzić, czy transformatory powróciły do ​​akceptowalnych warunków pracy.

W przypadku ekip zajmujących się rozruchem w terenie konstrukcja typu „wszystko w jednym” zmniejsza ilość sprzętu testowego transportowanego na miejsce. Wbudowane funkcje drukowania, archiwizacja USB i sortowanie danych w oparciu o identyfikator transformatora generują dobrze zorganizowane zapisy dokumentów akceptacji projektu i materiałów dostarczanych przez klienta końcowego.

Aplikacje

Tester rezystancji i współczynnika zwojów transformatora 2 w 1 TTR jest powszechnie stosowany przez producentów OEM transformatorów, operatorów zakładów energetycznych, ekipy konserwacyjne podstacji, wykonawców rozruchów elektrycznych, warsztaty naprawy transformatorów, zakłady energetyczne przemysłowe i dostawców usług testowania wysokiego napięcia.

Typowymi obiektami testów są transformatory mocy, transformatory rozdzielcze, transformatory jednofazowe i trójfazowe, transformatory dwuuzwojeniowe i trójuzwojeniowe, uzwojenia połączone w gwiazdę, uzwojenia połączone w trójkąt, transformatory przełączające zaczepy pod obciążeniem, wzajemne cewki przyrządów, generatory, silniki elektryczne i inny sprzęt uzwojony o niskiej rezystancji.

Popularne aliasy wyszukiwania branżowego dla zagranicznego SEO i zaopatrzenia B2B: tester diagnostyczny transformatora, tester rezystancji uzwojenia prądu stałego, tester współczynnika zwojów transformatora, tester TTR transformatora, tester przekładni transformatora i rezystancji uzwojenia, tester grup wektorów transformatorów, przyrząd do testowania konserwacji transformatorów.

Sprawa klienta

Jeden z wykonawców zajmujących się konserwacją transformatorów potrzebował testowania transformatora dystrybucyjnego o wyższej wydajności w okresach przerw w dostawie prądu. Wcześniej ich załoga terenowa korzystała z oddzielnego testera rezystancji prądu stałego i testera przekładni, co skutkowało częstymi, powtarzającymi się zmianami okablowania i chaotycznym prowadzeniem rejestrów dla każdego zespołu transformatora.

Dzięki zastosowaniu uniwersalnego testera rezystancji prądu stałego i współczynnika zwojów transformatora 2 w 1, zarówno rezystancja uzwojenia prądu stałego, jak i testy współczynnika zwojów i grup wektorów można wykonać za pomocą jednego przyrządu. Po prawidłowym zainstalowaniu uziemienia i przewodów technicy rejestrują odczyty rezystancji uzwojeń trójfazowych, oceniają równowagę faz, a następnie przystępują do sprawdzania współczynnika zwojów i grupy wektorów bez konieczności zmiany trasy kabli testowych.

Podczas jednego zadania konserwacyjnego wyjście rezystancji prądu stałego zasygnalizowało nieprawidłowe odchylenie fazy w określonym położeniu zaczepu. Następnie zespół wykorzystał zintegrowaną funkcję TTR do sprawdzenia ustawienia zaczepów i grupy połączeń, lokalizując pierwotną przyczynę wadliwego styku przełącznika zaczepów. Wydrukowane egzemplarze i zapisy cyfrowe zapisane na USB były bezpośrednio dołączane do oficjalnych raportów z konserwacji.

Zastosowanie tego połączonego testera skróciło czas pracy przy konfiguracji na miejscu, poprawiło spójność danych z testów krzyżowych i usprawniło ogólny przebieg kontroli transformatora dla techników serwisowych.

Często zadawane pytania

P1: Do czego służy ten tester?

A1: Wykonuje pomiar rezystancji uzwojenia transformatora wraz z weryfikacją przekładni transformatora i grupy wektorów.

Pytanie 2: Czy ten tester może jednocześnie testować rezystancję trójfazową?

Odpowiedź 2: Tak. Obsługuje jednoczesne testowanie rezystancji trójfazowego prądu stałego, oferując zakresy prądu do wyboru 10 A, 5 A i 1 A.

P3: Jaki jest maksymalny prąd testowy rezystancji DC?

A3: W przypadku pomiaru rezystancji prądu stałego w pojedynczej fazie maksymalny prąd testowy osiąga 20 A.

P4: Jaka jest dokładność pomiaru rezystancji prądu stałego?

A4: Oficjalna instrukcja określa dokładność pomiaru klasy 0,2 przy rozdzielczości odczytu 0,1 μΩ.

P5: Jaki jest zakres pomiaru przekładni transformatora?

A5: Zakres pomiaru współczynnika zwojów obejmuje zakres od 1 do 10000.

P6: Czy może mierzyć grupę wektorów transformatora?

Odpowiedź 6: Tak. Identyfikuje grupy połączeń transformatora, obsługując typowe konfiguracje, w tym YY, YD, DD i DY, zgodnie z wyszczególnieniem w dokumentacji użytkownika.

P7: Jak szybki jest test proporcji?

Odpowiedź 7: Zgodnie z instrukcją produktu, test przekładni jednofazowej można zakończyć w ciągu około 15 sekund.

P8: Czy obsługuje drukowanie i eksport danych?

Odpowiedź 8: Tak. Ten tester jest wyposażony w wbudowaną mikrodrukarkę i pamięć USB do zewnętrznej archiwizacji wyników testu.

P9: Jakie interfejsy komunikacyjne są uwzględnione?

A9: Interfejsy sprzętowe zawierają izolowaną komunikację RS232, Bluetooth i wewnętrzną magistralę RS485.

P10: Jakie zabezpieczenia są uwzględnione?

A10: Mechanizmy zabezpieczające obejmują zabezpieczenie przed polem elektromagnetycznym do testowania rezystancji prądu stałego, wykrywanie odwrotnego podłączenia przy wysokim niskim napięciu oraz alarm zwarcia i zwarcia międzyzwojowego podczas pomiaru przekładni.

Zalety Weshine’a

Weshine Electric dostarcza profesjonalne przyrządy do testowania transformatorów i sprzęt do diagnostyki elektrycznej dla przedsiębiorstw użyteczności publicznej, producentów transformatorów, podstacji, wykonawców terenowych, warsztatów naprawczych i zespołów konserwacji przemysłowej.

W przypadku tego testera, testera rezystancji i współczynnika zwojów transformatora 2 w 1 TTR, Weshine wspiera klientów na całym świecie poprzez konsultacje dotyczące wyboru modelu, praktyczne wskazówki dotyczące metod testowania, potwierdzenie parametrów technicznych, dokumentację gotową do projektu i pełną obsługę posprzedażną.

Testowanie transformatorów wymaga bezbłędnego okablowania, stabilnej rejestracji przy niskiej rezystancji, dokładnej walidacji przekładni i ścisłej kontroli zagrożeń po pomiarze rezystancji prądu stałego. Ten tester łączy dwa niezbędne procesy kontroli transformatorów w jednym urządzeniu sprzętowym, wyposażonym w ekran dotykowy, automatyczne obliczenia, drukowanie na miejscu, przechowywanie danych w wielu trybach i zróżnicowane możliwości komunikacji.
