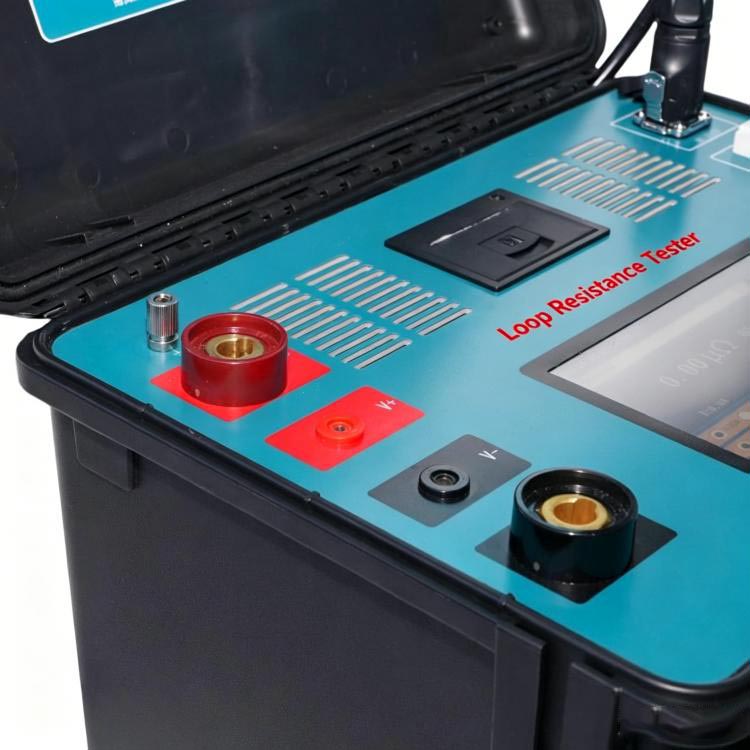

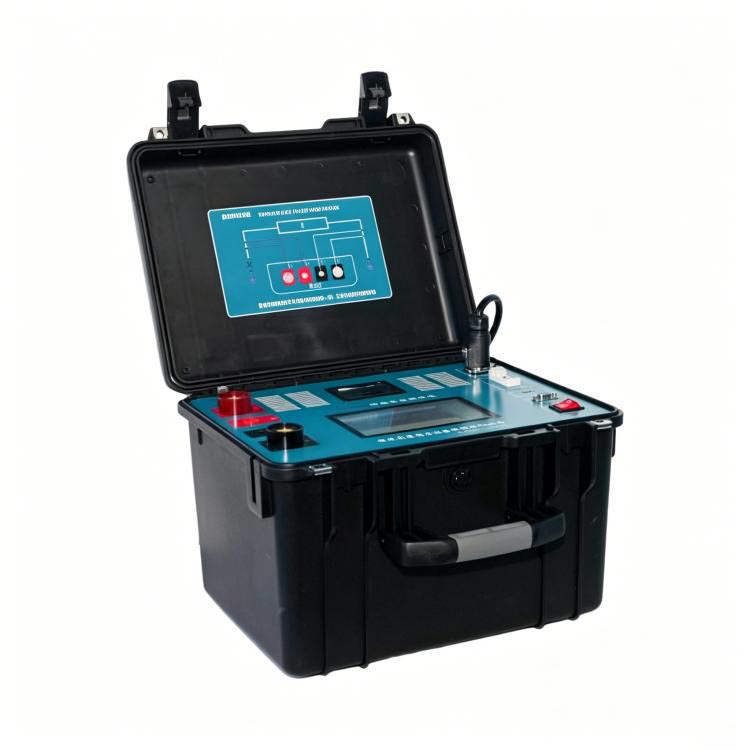

Wysokoprądowy tester rezystancji styków z kolorowym ekranem dotykowym

Jako profesjonalny producent w Chinach, Weshine pragnie zapewnić Ci wysokiej jakości tester rezystancji styków o wysokim natężeniu z kolorowym ekranem dotykowym, który jest ulepszonym inteligentnym miernikiem rezystancji przeznaczonym do testowania styków urządzeń wysokonapięciowych. Wstrzyknięcie dużego prądu testowego usuwa zakłócenia z warstw utlenionych powierzchni i niestabilnych punktów kontaktowych, dzięki czemu testerzy uzyskują wiarygodne odczyty na potrzeby kontroli przed konserwacją sprzętu i kontroli odbioru fabrycznego. Nabywcy masowi mogą dopasować to urządzenie do swoich pełnych zestawów narzędzi do testowania elektrycznego, aby uzyskać zakupy w jednym miejscu.

Użytkownicy mogą wybrać regulowany prąd wyjściowy od 50 A do 600 A, dopasowując kryteria testowe i parametry znamionowe różnych urządzeń elektrycznych. Tryb testu wysokoprądowego dokładnie ocenia stan styków wyłączników, urządzeń GIS, odłączników, szyn zbiorczych i złączy kablowych. Jest to narzędzie niezbędne dla zespołów inspekcji fabryk i wykonawców energetyki.

Ten wysokoprądowy tester rezystancji styków z kolorowym ekranem dotykowym jest wyposażony w 7-calowy przemysłowy kolorowy ekran dotykowy z łatwym w obsłudze panelem operacyjnym. Personel może szybko ustawić na ekranie prąd wyjściowy, czas testu, język systemu i parametry komunikacji, przeglądać przebiegi testowe w czasie rzeczywistym i zarządzać przechowywanymi danymi przy minimalnym przeszkoleniu. Skraca czas pracy zespołów inżynieryjnych zajmujących się dużymi partiami prac związanych z inspekcją sprzętu.

Wyposażone w duży wbudowany akumulator litowy, urządzenie umożliwia w pełni przenośne testy na zewnątrz bez dostępu do zasilania sieciowego. Po testach dużym prądem 500 A lub 600 A uruchamia 10-sekundowy cykl automatycznego chłodzenia, aby osłonić wewnętrzne moduły zasilania, wydłużając żywotność i obniżając długoterminowe koszty wymiany dla kupujących, którzy często wykonują zadania testowania w terenie.

Obsługuje wiele trybów transmisji danych: łącze bezprzewodowe Bluetooth, połączenie przewodowe RS232, eksport do pamięci flash USB i pamięć lokalna. Operatorzy mogą przeglądać, zapisywać, eksportować lub usuwać zapisy testów bezpośrednio na maszynie, przyspieszając sortowanie raportów z testów i zarządzanie zasobami wyposażenia dla projektów przetargowych w elektrowniach i działów kontroli jakości w fabryce.

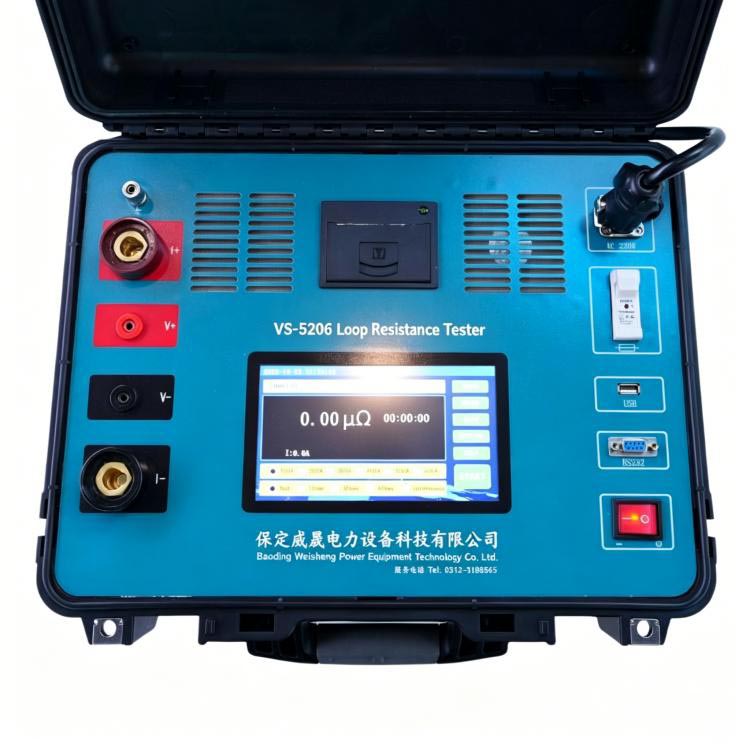

Zbudowany, aby wytrzymać trudne warunki pracy na zewnątrz, VS-5206 łączy w sobie potężną, wysokoprądową moc wyjściową, precyzyjny pomiar cyfrowy, wielowarstwową ochronę bezpieczeństwa i trwałą obudowę. Zapewnia spójne i wiarygodne wyniki testów codziennej konserwacji sprzętu, uruchamiania nowych projektów i diagnostyki usterek elektrycznych, co jest idealne w przypadku zamówień hurtowych od dystrybutorów sprzętu elektrycznego i firm energetycznych.

Projekt systemu bezpieczeństwa i zacisków

weshine electric integruje bezprzewodowe czujniki cęgowe z technologią rozpoznawania kierunku prądu stałego.

Dane techniczne zacisku klucza:

1, zakres pomiaru prądu stałego: 0 do ± 600A

2, instalacja wrażliwa na kierunek (wymagana orientacja prądu do przodu)

3. Wsparcie kalibracji w ustawieniach systemu

Zasady bezpieczeństwa zapewniają stabilną pracę:

1. Przeciążenie zacisku poza zakresem może spowodować uszkodzenie czujnika

2. Prawidłowa instalacja kierunkowa poprawia dokładność

3. Funkcja kalibracji kompensuje odchylenie

Cechy

Maksymalny prąd testowy 600A DC

Precyzyjny pomiar rezystancji styków

Zaprojektowany do wyłączników automatycznych i sprzętu GIS

Możliwość wyboru wielu prądów wyjściowych

Czteroprzewodowa technologia pomiaru Kelvina

Kolorowy ekran dotykowy o przekątnej 7 cali

Wbudowany akumulator litowy wielokrotnego ładowania

Inteligentny automatyczny pomiar

Automatyczne chłodzenie po teście 500A/600A

Komunikacja Bluetooth

Interfejs komunikacyjny RS232

Eksport danych na dysk flash USB

Wewnętrzne przechowywanie rekordów testów

Obsługa języka chińskiego i angielskiego

Regulowane parametry komunikacji

Inteligentne zarządzanie danymi

Wysoka stabilność pomiaru

Kompaktowa, przenośna konstrukcja

Nadaje się do testów terenowych i laboratoryjnych

Wiele funkcji ochronnych zapewniających bezpieczną pracę

Przewodnik po produktach

Jak działa wysokoprądowy tester rezystancji styków z kolorowym ekranem dotykowym

Tester ten wtryskuje stabilny, wysoki prąd stały do ​​badanego obiektu poprzez dedykowane przewody prądowe, jednocześnie mierząc spadek napięcia na styku za pomocą oddzielnych przewodów pomiarowych. Wykorzystując czterokońcówkową zasadę pomiaru Kelvina, przyrząd eliminuje rezystancję przewodów i oblicza bardzo dokładne wartości rezystancji styków.

Po ustabilizowaniu się wybranego prądu tester automatycznie wykonuje pomiar i po jego zakończeniu zatrzymuje wyjście. Podczas pracy przy 500 A lub 600 A przyrząd automatycznie aktywuje cykl chłodzenia przed następnym pomiarem, aby utrzymać niezawodność systemu.

Scenariusze zastosowań

Zakłady energetyczne

Rutynowa konserwacja wyłączników, rozłączników, sprzętu GIS i podstacji.

Producenci transformatorów

Fabryczne testy odbiorcze i weryfikacja połączeń elektrycznych.

Wykonawcy instalacji elektrycznych

Uruchomienie i konserwacja instalacji średniego i wysokiego napięcia.

Obiekty przemysłowe

Kontrola wysokoprądowych złączy elektrycznych i systemów szyn zbiorczych.

Laboratoria badawcze

Precyzyjny pomiar niskich rezystancji i certyfikacja sprzętu.

Aplikacje

1. Testowanie rezystancji styku wyłącznika

2. Pomiar rezystancji pętli

3, Testowanie rozdzielnic GIS

4. Testowanie wyłącznika odłączającego

5, Testowanie rezystancji złącza szynowego

6, Pomiar połączenia uziemiającego

7. Kontrola wysokoprądowego połączenia elektrycznego

8, Fabryczne testy akceptacyjne (FAT)

9, Konserwacja zapobiegawcza

10, Uruchomienie systemu zasilania

Zalety Weshine’a

Weshine Electric specjalizuje się w sprzęcie do testowania instalacji elektrycznych wysokiego napięcia i inteligentnych instrumentach diagnostycznych. Wysokoprądowy tester rezystancji styków z kolorowym ekranem dotykowym łączy w sobie wysokoprądowy sygnał wyjściowy, precyzyjną technologię pomiaru Kelvina, inteligentną obsługę ekranu dotykowego, zaawansowane interfejsy komunikacyjne i kompleksowe możliwości zarządzania danymi. Zaprojektowane dla przedsiębiorstw użyteczności publicznej, producentów i specjalistów ds. konserwacji, rozwiązania Weshine zapewniają niezawodne testy rezystancji styków, które poprawiają niezawodność sprzętu, minimalizują przestoje i wspierają długoterminowe zarządzanie aktywami.
