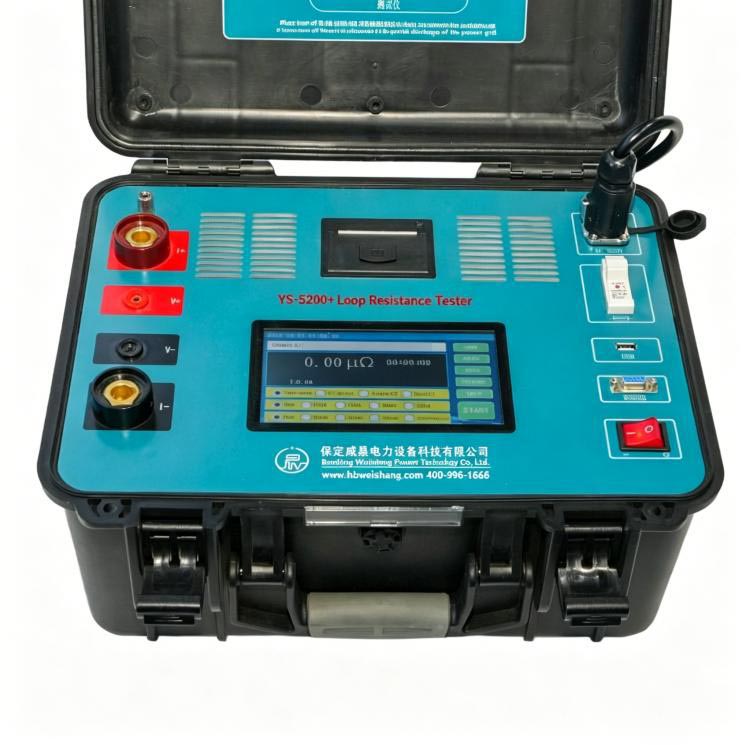

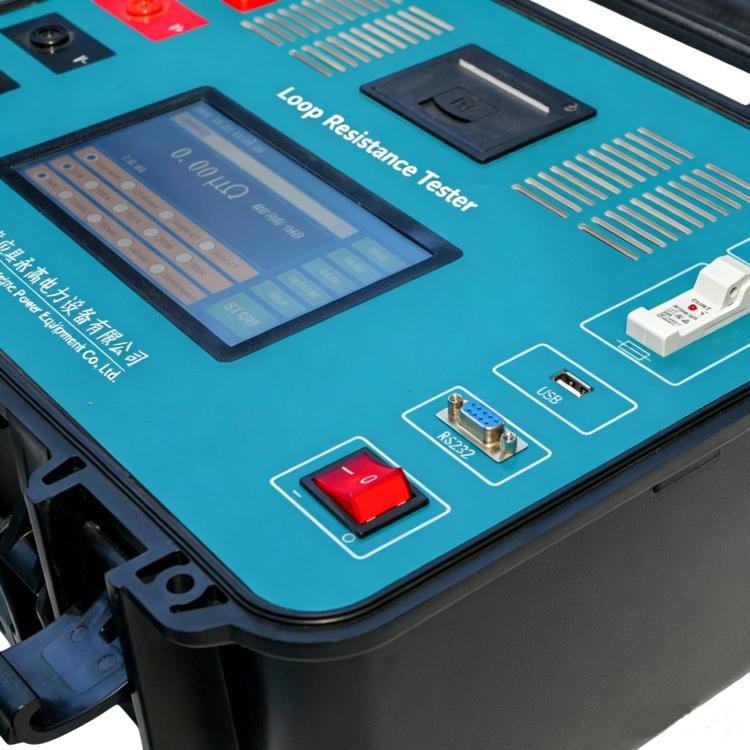

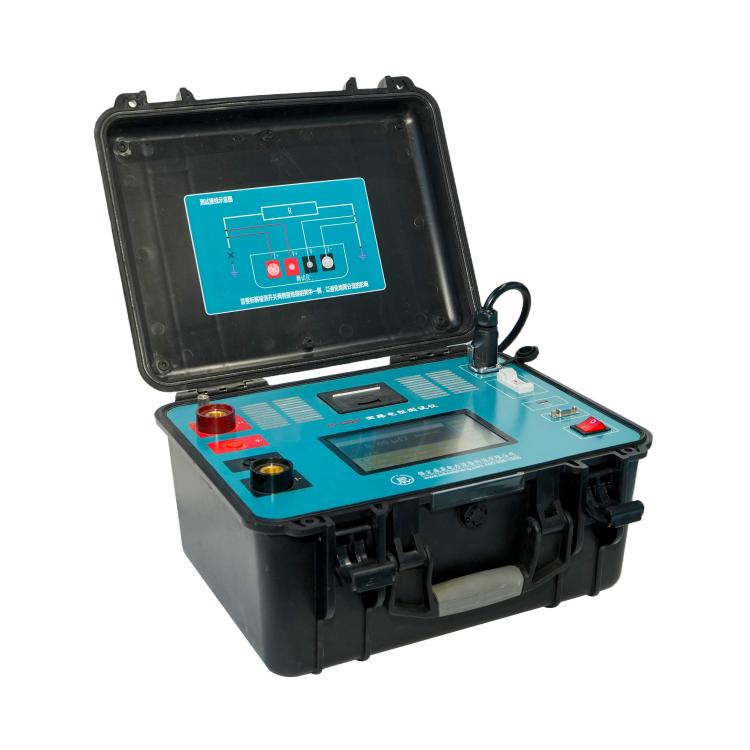

Inteligentny tester rezystancji obwodu 300A na biurko

Wytrzymały, stacjonarny inteligentny tester rezystancji obwodów 300 A oferowany przez Weshine, profesjonalnego producenta i dostawcę w Chinach, zapewnia precyzyjne odczyty mikroomów na wyłącznikach, odłącznikach, uziemnikach i złączach szyn zbiorczych, nawet gdy prąd przepływa przez pojedynczą pętlę lub wiele równoległych gałęzi.

Zbudowaliśmy to urządzenie zgodnie ze standardami testowania czteroprzewodowego DL/T845.4-2019 i IEC, w pełni spełniając wymagania branżowe w zakresie wykrywania rezystancji wysokoprądowej.

Wewnątrz maszyny znajduje się źródło prądu stałego o dużej mocy połączone z wielokanałowym sprzętem do wykrywania prądu. Taka konstrukcja zapewnia stały prąd wyjściowy i dokładne próbkowanie napięcia, nawet podczas pracy w pobliżu skomplikowanych równoległych sieci uziemiających, co jest głównym powodem, dla którego wykonawcy inżynierii składają powtarzające się zamówienia zbiorcze na ten model.

Podstawowe zasady pomiaru

Inteligentny tester rezystancji obwodów Desktop 300A opiera się na dwóch podstawowych modułach funkcjonalnych:

1. Regulowany wysoki prąd wyjściowy: 50A–300A

2. Bezprzewodowy czujnik cęgowy DC: przechwytywanie prądu 0 ~ ± 600A

Oblicza rzeczywistą rezystancję styku w oparciu o prawo Ohma: R = V / I₀

V = wykryty spadek napięcia na punktach styku

I₀ = prąd rzeczywisty przepływający przez badaną gałąź

Inteligentne tryby testowania (podstawowa innowacja)

weshine electric integruje cztery zaawansowane tryby testowania, aby obsługiwać różne warunki terenowe:

1. Tradycyjny tryb rezystancji obwodu

Użytkownicy muszą odłączyć jedną stronę sieci uziemiającej, aby ominąć zakłócenia prądu bocznikowego. Tester podaje prąd stały o natężeniu do 300A i odczytuje dane dotyczące spadków napięcia. Tryb ten pozwala uzyskać najwyższą precyzję i sprawdza się w przypadku planowanych konserwacji.

2. Tryb pomiaru bezpośredniego cęgami

Nie ma potrzeby demontażu połączeń uziemiających. Bezprzewodowy cęg śledzi w czasie rzeczywistym prąd gałęzi I₀, a następnie maszyna automatycznie oblicza rezystancję dla R=V/I₀. Najważniejsze cechy: Brak konieczności demontażu, szybsze testowanie w terenie, bezpieczniejsze w przypadku konserwacji w obszarach pod napięciem.

3. Tryb bocznikowania jednostronnego

Nadaje się do równoległych układów uziemienia, takich jak uziemienie szafy i rozproszone siatki uziemiające. Cęgi mierzą prąd odgałęzienia bocznika I₂, a urządzenie oblicza efektywny prąd testowy przy I₀=I₁−I₂ przed obliczeniem rezystancji. Naprawia błędy dokładności spowodowane częściowymi prądami równoległymi.

4. Tryb bocznikowania dwustronnego

Do dużych sieci uziemiających z dwukierunkowymi prądami dzielonymi w podstacjach. Dwa cęgi zbierają prądy odgałęzień I21 i I22, system oblicza I₀=I₁−I21−I22, aby uzyskać rzeczywiste dane dotyczące rezystancji dla sieci wieloodgałęzionych.

Projekt systemu bezpieczeństwa i zacisków

Dopasowane cęgi bezprzewodowe mogą automatycznie identyfikować kierunek prądu stałego.

Dane techniczne zacisku klucza:

1, zakres testowy prądu stałego: 0 do ± 600A

2、Musi być zgodny z prawidłowym kierunkiem prądu, aby uzyskać dokładne dane

3, wbudowana funkcja kalibracji kompensująca odchylenie pomiaru

Przypomnienia dotyczące bezpieczeństwa obsługi:

1. Nie używaj cęgów poza jego zakresem pomiarowym, aby uniknąć uszkodzenia sprzętu

2. Zamontuj zaciski zgodnie ze znakami kierunku prądu, aby ustabilizować odczyty

3. Regularnie przeprowadzaj kalibrację, aby zmniejszyć błędy danych

Instrukcja obsługi krok po kroku

Ten tester stacjonarny działa zgodnie ze standardowymi procedurami testowania w terenie dla scenariuszy o wysokim natężeniu prądu.

Krok 1: Przygotowanie systemu

Upewnij się, że sprzęt jest całkowicie wyłączony, konfiguracja uziemienia została zakończona, a akumulatory zacisków są w pełni naładowane. Klienci zajmujący się zakupami masowymi mogą otrzymać wraz z wysyłką pełne podręczniki operacyjne.

Krok 2: Konfiguracja okablowania

I+ i I- podłączamy do dwóch końców obwodu testowego; V+ i V- podłącza się do wewnętrznych punktów próbkowania napięcia. Zawsze umieszczaj sondy napięciowe wewnątrz pętli prądowej, aby wykluczyć zakłócenia rezystancji przewodów.

Krok 3: Wybór trybu

Wybierz jeden tryb testowy: tradycyjny tryb demontażu, tryb bezpośredniego zaciskania, tryb pojedynczego bocznika lub tryb podwójnego bocznika. Następnie ustaw prąd wyjściowy (50A–300A) i czas trwania testu (Szybki / 10 s / 30 s / 60 s / Ciągły).

Krok 4: Proces pomiaru

Maszyna automatycznie wykonuje zwiększanie prądu, kontrolę stabilności, pobieranie prądu w czasie rzeczywistym, pobieranie próbek napięcia, obliczanie rezystancji i kompensację temperatury, bez konieczności ręcznej regulacji.

Krok 5: Wyświetlanie wyniku

Ekran pokazuje całkowity prąd I₁, prądy zacisków odgałęzionych (I₂ / I21 / I22), wartość rezystancji w mikroomach, czas testu i stan stabilności.

Krok 6: Zarządzanie danymi

Operatorzy mogą zapisywać dzienniki testów w pamięci lokalnej, eksportować zapisy za pośrednictwem dysków USB FAT32, drukować raporty za pomocą opcjonalnych modułów druku i przeglądać historyczne dane testowe w dowolnym momencie.

Scenariusze zastosowań

Ten stacjonarny inteligentny tester rezystancji obwodów 300 A radzi sobie z zadaniami wykrywania rezystancji w złożonych warunkach uziemienia i silnych zakłóceń elektromagnetycznych, powszechnie akceptowanych przez nabywców z następujących sektorów:

1, duże podstacje

2, Elektrownie wytwarzające energię

3, systemy rozdzielnic przemysłowych

4, Urządzenia przesyłowe wysokiego napięcia

5, Sieci uziemiające

System działa niezawodnie w warunkach:

1, Silne zakłócenia elektromagnetyczne

2. Równoległy rozkład prądu

3、、Ograniczony dostęp do rozłączenia

4、Ciągłe operacje konserwacyjne

Typowe zastosowania testowe

1. Test rezystancji styków dla wyłączników wysokiego napięcia

2. Kontrola usterek sieci uziemiających podstacji

3, Wykrywanie rezystancji złączy szyn zbiorczych

4. Rutynowa konserwacja szaf rozdzielczych GIS/AIS

5, Fabryczna kontrola jakości sprzętu elektrycznego elektrowni

6, Analiza systemu naziemnego dla sieci przesyłowych

7, Rozwiązywanie problemów z przemysłowymi systemami dystrybucji energii

Zalety Weshine’a

Zbudowaliśmy stacjonarny inteligentny tester rezystancji obwodów 300A z wielomodową architekturą pomiarową, aby rozwiązywać trudne problemy związane z prądem równoległym i złożonymi problemami uziemienia w nowoczesnych systemach zasilania. Bezprzewodowe testowanie zacisków bez konieczności demontażu skraca czas przestojów konserwacyjnych i znacznie poprawia bezpieczeństwo w miejscu pracy, co sprawia, że ​​wielu dostawców usług elektrycznych podpisuje z nami długoterminowe umowy na dostawy.

Wielokanałowe algorytmy obliczania prądu w czasie rzeczywistym zapewniają dokładne wartości rezystancji nawet w równoległych środowiskach uziemienia. Duży prąd wyjściowy 300 A szybko rozkłada warstwy tlenku na starzejących się powierzchniach stykowych, zapewniając bardziej wiarygodne wyniki testów zużytych połączeń przewodzących. Wbudowana inteligentna kontrola termiczna utrzymuje urządzenie stabilnie przy długotrwałych, wysokoprądowych obciążeniach roboczych.

Przyjazne dla użytkownika zalety wzornictwa przemysłowego dla nabywców:

1. Inteligentna praca w wielu trybach

2. Wizualizowane wyświetlanie bieżących danych w czasie rzeczywistym

3, pełny zestaw automatycznych funkcji zabezpieczających

4, Strukturalne przechowywanie i eksport danych

Skontaktuj się natychmiast z naszym zespołem sprzedaży, aby uzyskać spersonalizowane oferty i kompletne pliki parametrów technicznych dla Twojego zamówienia projektu.
