Czy Twój ogranicznik przepięć ulega awarii z powodu wilgoci wewnętrznej lub zanieczyszczenia powierzchni?

Stopniowy wzrost prądu upływowego nie zawsze oznacza:ogranicznik przepięćosiągnął koniec swojego okresu użytkowania. W wielu przypadkach ten sam nieprawidłowy odczyt może wynikać z dwóch zupełnie różnych przyczyn: wnikania wilgoci z wnętrza lub zanieczyszczenia powierzchni. Chociaż oba warunki wpływają na wydajność elektryczną, wymagają różnych strategii konserwacji. Błędne zidentyfikowanie pierwotnej przyczyny może prowadzić do niepotrzebnej wymiany sprzętu lub, co gorsza, pozostawienia w eksploatacji pogarszającego się ogranicznika.

Podczas inspekcji w terenie często widzę, jak zespoły konserwacyjne oceniają stan ogranicznika na podstawie pojedynczego pomiaru prądu upływowego. Takie podejście rzadko opowiada całą historię. Warunki środowiskowe, zanieczyszczenia, wilgotność, a nawet czystość obudowy ogranicznika mogą mieć wpływ na pomiar. Bez dodatkowych badań trudno określić czy problem zlokalizowany jest wewnątrz ogranicznika czy tylko na jego powierzchni.

W tym przewodniku wyjaśniono, jak odróżnić wilgoć wewnętrzną od zanieczyszczeń powierzchniowych, które metody diagnostyczne dają najbardziej wiarygodne wyniki i dlaczego systematyczna procedura testowania jest niezbędna do dokładnej konserwacji ograniczników przepięć.

Zrozumienie dwóch najczęstszych trybów awarii

Wewnętrzne wnikanie wilgoci

Wilgoć wewnętrzna jest jedną z najpoważniejszych przyczyn awarii ograniczników przepięć ZnO. Wilgoć zwykle przedostaje się przez uszkodzone uszczelki, pęknięte obudowy, starzejące się uszczelki lub wady produkcyjne, które z czasem umożliwiają przedostawanie się pary wodnej do ogranicznika.

Gdy wilgoć dotrze do bloków warystora tlenku metalu (MOV), właściwości elektryczne zaczynają się zmieniać. Prąd upływowy stopniowo wzrasta, rezystancja izolacji maleje, a stabilność termiczna ulega pogorszeniu. Jeżeli problem nie zostanie rozwiązany, w ograniczniku może dojść do niekontrolowanej zmiany temperatury lub katastrofalnej awarii podczas wyładowania atmosferycznego lub przepięcia przełączającego.

W przeciwieństwie do zanieczyszczeń powierzchniowych, wilgoci wewnętrznej nie można usunąć poprzez rutynowe czyszczenie. Pogorszenie jakości następuje wewnątrz uszczelnionej obudowy i zazwyczaj wymaga naprawy lub wymiany ogranicznika.

Typowe przyczyny obejmują:

· Uszkodzone pierścienie uszczelniające

· Słabe uszczelnienie podczas produkcji

· Uderzenia mechaniczne podczas transportu

· Starzejące się uszczelki polimerowe

· Długotrwałe narażenie na wilgotne środowisko

· Przenikanie wody po uszkodzeniu obudowy

Ponieważ wady te rozwijają się wewnętrznie, często pozostają niewidoczne podczas rutynowych kontroli wzrokowych.

Zanieczyszczenie powierzchni

Zanieczyszczenia powierzchniowe wpływają na ogranicznik w zupełnie inny sposób.

Zamiast zmieniać system izolacji wewnętrznej, zanieczyszczenia tworzą warstwę przewodzącą na zewnętrznej powierzchni obudowy. Kurz, zanieczyszczenia przemysłowe, osady soli, cząstki cementu i pozostałości chemiczne pochłaniają wilgoć z powietrza i zwiększają przewodność powierzchniową.

Gdy wzrasta wilgotność, prąd upływowy zaczyna płynąć przez zanieczyszczoną obudowę, a nie przez wewnętrzną izolację.

W ciężkich przypadkach stan ten może prowadzić do:

· Dryft prądu upływu powierzchniowego

· Łuk suchy

· Śledzenie powierzchni

· Rozgorzenie zanieczyszczeń

· Tymczasowe przegrzanie

Na szczęście tego typu problem jest często odwracalny. Prawidłowe czyszczenie zwykle przywraca normalny poziom prądu upływowego.

W przypadku zakładów użyteczności publicznej działających w regionach przybrzeżnych, zakładach górniczych, cementowniach i przemyśle chemicznym zanieczyszczenie powierzchni jest często problemem rutynowej konserwacji, a nie oznaką awarii ogranicznika.

Dlaczego obie usterki wyglądają podobnie

Jednym z powodów, dla których te dwa tryby awarii są często mylone, jest to, że podczas rutynowych testów powodują one podobne objawy elektryczne.

Oba warunki mogą powodować:

· Zwiększony całkowity prąd upływowy

· Wyższy prąd rezystancyjny

· Nieprawidłowa temperatura robocza

· Zmniejszona wydajność izolacji

Jeśli polegam tylko na pojedynczym pomiarze prądu upływowego, nie mogę z całą pewnością określić, która usterka występuje.

Różnica staje się wyraźniejsza dopiero po połączeniu kilku technik diagnostycznych, w tym oględzin, czyszczenia, termografii w podczerwieni i analizy trendów historycznych.

Jak odróżnić wilgoć wewnętrzną od zanieczyszczeń powierzchniowych

Dokładna diagnoza wymaga czegoś więcej niż tylko zebrania danych elektrycznych. Postępuję zgodnie z ustrukturyzowaną sekwencją testów, która stopniowo eliminuje możliwe przyczyny, aż do momentu, gdy źródło problemu stanie się jasne.

Krok 1: Przeprowadź dokładną kontrolę wzrokową

Każda diagnoza rozpoczyna się od dokładnego badania wzrokowego.

Sprawdzam ogranicznik pod kątem:

· Pęknięta obudowa polimerowa

· Rozbita porcelana

· Uszkodzone końcówki

· Pogorszenie jakości uszczelnienia

· Wyciek oleju lub wody

· Silne gromadzenie się kurzu

· Zanieczyszczenie solą

· Ptasie odchody

· Zanieczyszczenia przemysłowe

Widoczne uszkodzenie uszczelki natychmiast zwiększa moje podejrzenie obecności wilgoci wewnętrznej, podczas gdy silne zanieczyszczenia zewnętrzne zwykle wskazują, że wyciek powierzchniowy może być odpowiedzialny za nieprawidłowe pomiary.

Zdjęcia wykonane podczas przeglądu stanowią również cenną dokumentację do przyszłych porównań konserwacji.

Krok 2: Porównaj prąd upływowy z danymi historycznymi

Dane historyczne często dostarczają bardziej przydatnych informacji niż pojedynczy wynik testu.

Każdyogranicznik przepięćpodczas testów fabrycznych rozwija swój własny elektryczny „odcisk palca”. Rutynowe pomiary konserwacyjne można następnie porównać z tą wartością bazową, aby zidentyfikować stopniowe zmiany wydajności.

Na przykład:

· Stabilny prąd upływowy przez kilka lat zwykle wskazuje na zdrową izolację wewnętrzną.

· Powolny, ale ciągły wzrost może sugerować wnikanie wilgoci lub starzenie się.

· Nagły wzrost w okresach dużego zanieczyszczenia często wskazuje na zanieczyszczenie powierzchni.

Analiza trendów pomaga odróżnić tymczasowe skutki dla środowiska od trwałego zniszczenia wewnętrznego.

Krok 3: Oczyść ogranicznik przed ponownym testowaniem

Jest to jedna z najprostszych, a zarazem najskuteczniejszych technik diagnostycznych.

Po zarejestrowaniu początkowego prądu upływowego dokładnie czyszczę obudowę ogranicznika, stosując zatwierdzone procedury konserwacyjne. Po wyschnięciu powierzchni powtarzam pomiar w podobnych warunkach środowiskowych.

Porównanie tych dwóch pomiarów często zapewnia najwyraźniejsze wskazanie lokalizacji uszkodzenia.

Jeżeli po czyszczeniu prąd upływowy znacznie się zmniejszy, przyczyną prawdopodobnie jest zanieczyszczenie powierzchni.

Jeśli odczyty pozostają prawie niezmienione, rozpoczynam badanie wilgoci wewnętrznej lub pogorszenia się izolacji.

To porównanie przed i po stanowi jeden z najmocniejszych dowodów w praktycznej diagnostyce ograniczników.

Krok 4: Użyj termografii w podczerwieni

Termografia w podczerwieni stanowi kolejne cenne narzędzie diagnostyczne.

W miarę postępu wewnętrznego zniszczenia, uszkodzone bloki MOV często generują miejscowe ogrzewanie, ponieważ prąd upływowy wzrasta wewnątrz ogranicznika.

Za pomocą kamery termowizyjnej porównuję rozkład temperatury z pobliskimi ogranicznikami pracującymi w podobnych warunkach.

Zlokalizowane gorące punkty mogą wskazywać:

· Wilgoć wewnętrzna

· Starzenie się bloków MOV

· Nadmierny prąd rezystancyjny

· Wady wewnętrzne

Natomiast zanieczyszczenie powierzchni zwykle powoduje bardziej jednolite rozkłady temperatur, chyba że rozwinął się już silny łuk łukowy suchego pasma.

Kontrola termiczna ma również tę zaletę, że wykrywa nieprawidłowe warunki pracy bez odłączania ogranicznika od pracy.

Krok 5: Zastosuj zaawansowane testy diagnostyki elektrycznej

Gdy rutynowe badania nie dają jednoznacznej odpowiedzi, przechodzę do bardziej zaawansowanych metod diagnostycznych.

Typowe techniki obejmują:

· Testowanie wyładowań częściowych (PD) w celu wykrycia defektów izolacji wewnątrz ogranicznika.

· Pomiar napięcia odniesienia U1mA w celu oceny właściwości elektrycznych bloków MOV.

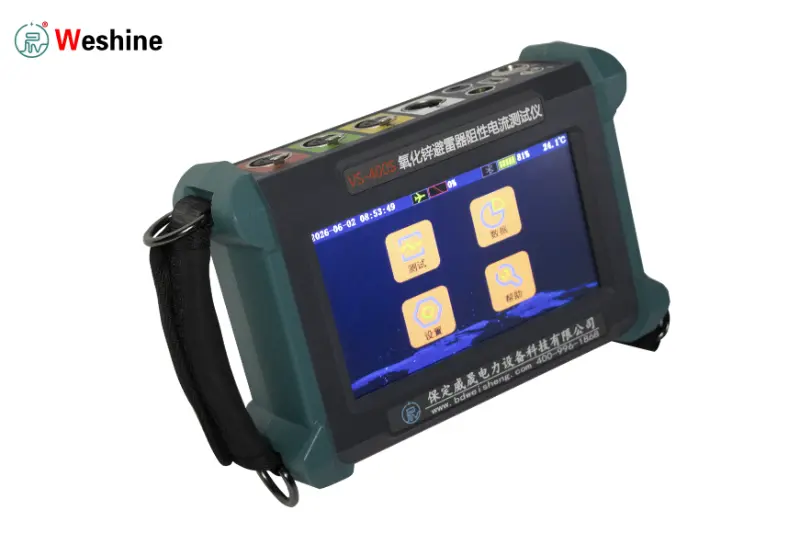

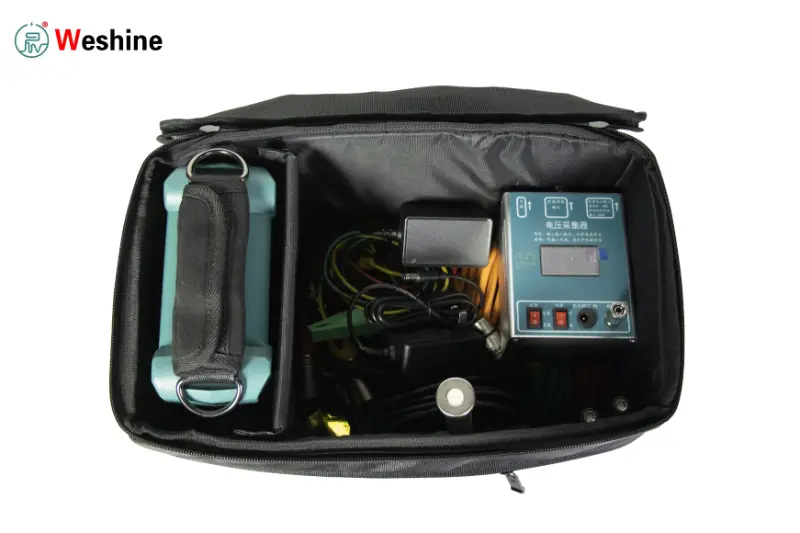

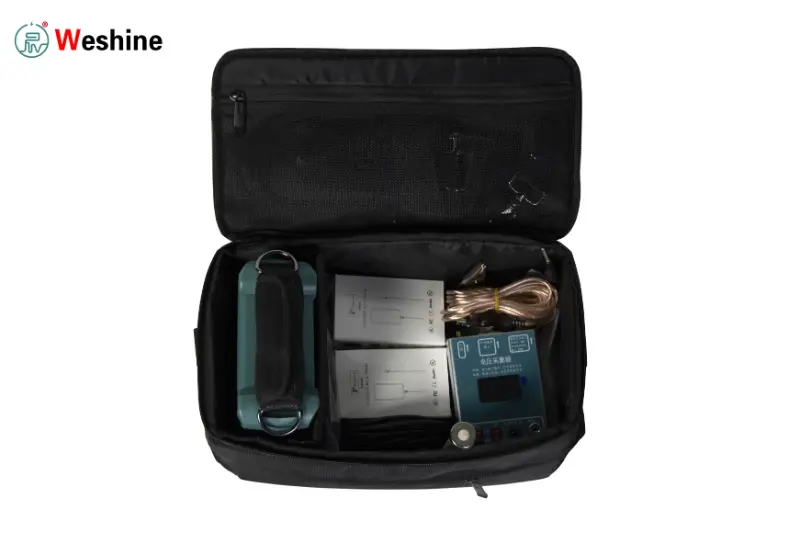

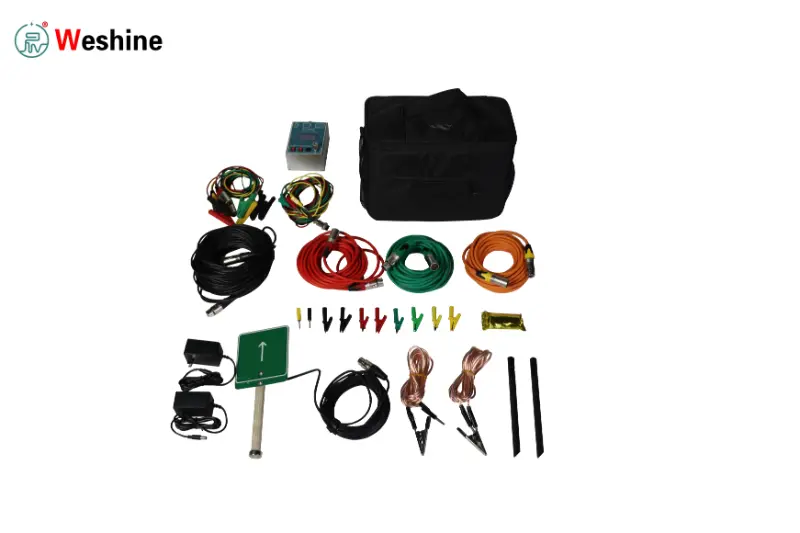

· Analiza harmonicznych prądu upływowego w celu dokładniejszego oddzielenia elementów pojemnościowych i rezystancyjnych.

· Testowanie rezystancji izolacji, jeśli ma to zastosowanie, w celu wsparcia ogólnej diagnozy.

Każda metoda dostarcza dodatkowych informacji o stanie wewnętrznym ogranicznika, umożliwiając inżynierom zajmującym się konserwacją rozróżnienie pomiędzy tymczasowymi wpływami na środowisko a trwałą degradacją izolacji ze znacznie większą pewnością.

Jak producenci ograniczają awarie związane z wilgocią i zanieczyszczeniem

W ciągu ostatnich dwóch dekad konstrukcja nowoczesnych ograniczników przepięć znacznie się rozwinęła. Producenci skupiają się obecnie na zapobieganiu awariom, zanim sprzęt opuści fabrykę, zamiast polegać wyłącznie na konserwacji w terenie.

Ulepszone systemy uszczelniające

System uszczelnień stanowi pierwszą barierę przed wnikaniem wilgoci.

Dobrze zaprojektowany ogranicznik wykorzystuje wysokiej jakości pierścienie uszczelniające, odporne na korozję metalowe okucia i dokładnie kontrolowane procesy montażu, aby zapobiec przedostawaniu się pary wodnej do obudowy. Nawet niewielka wada wokół końcówki może pozwolić na powolne przenikanie wilgoci przez kilka lat.

W przypadku zastosowań w regionach tropikalnych lub przybrzeżnych zamiast polegać na standardowych produktach, zalecam wybranie ograniczników zaprojektowanych specjalnie do środowisk o wysokiej wilgotności.

Polimer silikonowy a obudowa porcelanowa

Materiał obudowy ma duży wpływ na długoterminową wydajność w zanieczyszczonym środowisku.

Obudowy z polimeru silikonowego stały się preferowanym wyborem w wielu zakładach użyteczności publicznej, ponieważ oferują:

· Doskonałe właściwości hydrofobowe

· Niższe wymagania konserwacyjne

· Lepsza odporność na zanieczyszczenia

· Zmniejszona waga

· Większa odporność na uderzenia

Hydrofobowa powierzchnia powoduje, że woda tworzy kropelki zamiast tworzyć ciągłą warstwę przewodzącą, co pomaga zmniejszyć prąd upływu powierzchniowego podczas deszczu lub mgły.

Obudowy porcelanowe nadal są powszechne w niektórych instalacjach ze względu na ich wytrzymałość mechaniczną i długą historię użytkowania. Jednak na ogół wymagają one częstszego czyszczenia w środowiskach silnie zanieczyszczonych lub przybrzeżnych, ponieważ zanieczyszczenia łatwiej przylegają do powierzchni.

Najlepszy wybór zależy od warunków środowiskowych, strategii konserwacji i wymagań projektu.

Optymalizacja odległości pełzania

Droga upływu jest kolejnym ważnym czynnikiem projektowym.

Zwiększenie odległości wzdłuż powierzchni obudowy utrudnia rozwój prądu upływowego w zanieczyszczonych warunkach.

Producenci często podają różne odległości upływu dla:

· Zanieczyszczenie światłem

· Średnie zanieczyszczenie

· Ciężkie zanieczyszczenia przemysłowe

· Środowiska przybrzeżne

· Regiony pustynne

Dobór ogranicznika o odpowiedniej drodze upływu znacząco zmniejsza ryzyko przeskoku zanieczyszczeń podczas długotrwałej eksploatacji.

Środowiskowe testy kwalifikacyjne

Przed wprowadzeniem do produkcji komercyjnej wysokiej jakości ograniczniki przepięć przechodzą testy kwalifikacji środowiskowej, które symulują lata pracy w trudnych warunkach pracy.

Oceny te mogą obejmować:

· cykliczna wilgotność

· Badanie mgły solnej

· Starzenie się pod wpływem promieni UV

· Zmiana temperatury

· Badania penetracji wody

· Wibracje mechaniczne

· Weryfikacja stabilności termicznej

Testy te pomagają sprawdzić, czy system uszczelnień i materiały obudowy zachowują niezawodne działanie przez cały oczekiwany okres użytkowania produktu.

Kontrola w terenie i konserwacja zapobiegawcza

Nawet najlepiej zaprojektowany ogranicznik przepięć wymaga rutynowych kontroli.

Program konserwacji zapobiegawczej jest znacznie skuteczniejszy niż czekanie na wystąpienie awarii.

Ustanów standardową procedurę inspekcji

Podczas każdej wizyty konserwacyjnej przestrzegam spójnej sekwencji przeglądów:

1. Sprawdź identyfikację sprzętu.

2. Przeprowadź pełną kontrolę wzrokową.

3. Zarejestruj temperaturę i wilgotność otoczenia.

4. Sprawdź obudowę pod kątem zanieczyszczeń.

5. Zmierz prąd upływowy.

6. W razie potrzeby wyczyść obudowę.

7. Powtórz pomiar elektryczny.

8. Porównaj wyniki z zapisami poprzednich kontroli.

Stosowanie za każdym razem tej samej procedury poprawia spójność pomiarów i upraszcza długoterminową analizę trendów.

Dostosuj konserwację do warunków lokalnych

Warunki środowiskowe powinny determinować częstotliwość inspekcji.

Na przykład:

· Podstacje przybrzeżne mogą wymagać czyszczenia kilka razy w roku ze względu na osadzanie się soli.

· W obiektach przemysłowych często występuje duże zapylenie lub zanieczyszczenie chemiczne.

· Wilgotne regiony tropikalne wymagają większej uwagi na stan uszczelnienia i wnikanie wilgoci.

· Instalacje pustynne gromadzą drobny piasek, który w połączeniu z wilgocią może zwiększyć przewodność powierzchniową.

Zamiast przestrzegać stałych odstępów między konserwacjami, zalecam dostosowanie harmonogramów przeglądów do lokalnych warunków środowiskowych i historycznych danych dotyczących wydajności.

Prowadź pełną dokumentację konserwacji

Dobra dokumentacja konserwacji jest tak samo cenna jak dokładne pomiary.

Każda kontrola powinna dokumentować:

· Data kontroli

· Warunki pogodowe

· Temperatura otoczenia

· Wilgotność względna

· Prąd upływowy

· Przeprowadzono czyszczenie

· Wyniki obrazowania termowizyjnego

· Obserwacje wizualne

· Działania naprawcze

Zapisy historyczne znacznie ułatwiają identyfikację stopniowego pogarszania się stanu i wspierają dyskusje gwarancyjne w przypadku wystąpienia awarii.

Typowe błędy diagnostyczne

Wiele błędnych decyzji dotyczących konserwacji wynika raczej z niepełnej diagnozy niż z wadliwego sprzętu testowego.

Niektóre z najczęstszych błędów obejmują:

Sądząc po pojedynczym odczycie prądu upływu

Prąd upływowy zmienia się wraz z wilgocią, zanieczyszczeniem i warunkami pracy.

Pojedynczy pomiar rzadko dostarcza wystarczających dowodów potwierdzających wewnętrzne pogorszenie

Pomijanie czyszczenia przed testowaniem

Czyszczenie jest jednym z najprostszych dostępnych narzędzi diagnostycznych.

Bez porównania pomiarów przed i po czyszczeniu trudno określić, czy nieprawidłowy prąd powstaje wewnątrz ogranicznika, czy tylko na jego powierzchni

W zależności wyłącznie od kontroli wzrokowej

Ogranicznik może wyglądać zupełnie normalnie, gdy wewnątrz obudowy powstają poważne uszkodzenia spowodowane wilgocią.

Pomiarom elektrycznym należy zawsze towarzyszyć oględzinom wizualnym.

Ignorowanie trendów historycznych

Analiza trendów często ujawnia problemy, których nie mogą rozwiązać indywidualne pomiary.

Powolny wzrost prądu upływowego w ciągu kilku lat zwykle dostarcza silniejszych dowodów na pogorszenie stanu niż pojedynczy odczyt.

Wybór odpowiedniego ogranicznika do trudnych warunków

Wybór sprzętu odgrywa kluczową rolę w długoterminowej niezawodności.

W przypadku instalacji narażonych na poważne zanieczyszczenia, wysoką wilgotność lub warunki przybrzeżne zalecam ocenę wykraczającą poza podstawowe parametry elektryczne.

Ważne kwestie obejmują:

· Materiał obudowy

· Odległość upływu

· Technologia uszczelniania

· Klasa zanieczyszczenia

· Środowiskowe badania kwalifikacyjne

· Kontrola jakości producenta

· Dostępność wsparcia technicznego

Producenci oferujący projekty dostosowane do określonych warunków środowiskowych często zapewniają lepszą długoterminową wydajność niż standardowe produkty stosowane niezgodnie z ich przeznaczeniem.

Ścisła współpraca między producentami, wykonawcami EPC, przedsiębiorstwami użyteczności publicznej i zespołami konserwacyjnymi tworzy również cenne informacje zwrotne, które udoskonalają przyszłe projekty produktów.

Często zadawane pytania

1. Jak szybko odróżnić wilgoć wewnętrzną od zanieczyszczeń powierzchniowych?

Najbardziej praktyczną metodą jest porównanie prądu upływowego przed i po czyszczeniu ogranicznika.

Jeśli po czyszczeniu prąd znacznie się zmniejszy, prawdopodobną przyczyną jest zanieczyszczenie powierzchni. Jeżeli zmiany są niewielkie lub nie występują żadne, zaleca się dalsze badania pod kątem wilgotności wewnętrznej.

2. Jak często należy czyścić ograniczniki przepięć?

Nie ma uniwersalnego okresu konserwacji.

Częstotliwość czyszczenia zależy od warunków środowiskowych, poziomu zanieczyszczenia, wilgotności i lokalnych praktyk konserwacyjnych. Lokalizacje przybrzeżne i przemysłowe zazwyczaj wymagają częstszych inspekcji niż czyste środowiska śródlądowe.

3. Czy wystarczy sama kontrola wzrokowa?

NIE.

Kontrola wzrokowa może wykryć pęknięcia, zanieczyszczenia i oczywiste uszkodzenia mechaniczne, ale nie może wykryć wielu problemów z izolacją wewnętrzną.

Testy elektryczne pozostają niezbędne do wiarygodnej oceny stanu.

4. Który materiał obudowy sprawdza się lepiej w zanieczyszczonym środowisku?

Obudowy z polimeru silikonowego generalnie zapewniają lepszą odporność na zanieczyszczenia ze względu na ich hydrofobowe właściwości powierzchniowe.

Jednakże właściwy wybór produktu powinien zawsze uwzględniać wymagania mechaniczne, środowisko pracy, możliwości konserwacji i obowiązujące standardy branżowe.

Wniosek

Wzrost prądu upływowego nie oznacza automatycznie awarii ogranicznika przepięć. Wewnętrzne wnikanie wilgoci i zanieczyszczenie powierzchni często powodują podobne objawy elektryczne, wymagają jednak zupełnie innych strategii konserwacji. Dokładna diagnoza zależy od połączenia oględzin, pomiarów prądu upływowego, czyszczenia i ponownego testowania, termografii w podczerwieni i zaawansowanej diagnostyki elektrycznej, a nie od polegania na pojedynczym wyniku testu.

Z mojego doświadczenia wynika, że ​​najbardziej niezawodne programy konserwacji skupiają się na analizie trendów, a nie na izolowanych pomiarach. Porównanie bieżących wyników z danymi wyjściowymi fabryki i historycznymi zapisami inspekcji zapewnia znacznie wyraźniejszy obraz stanu ogranicznika w czasie. Kiedy to podejście jest połączone z odpowiednim doborem produktów, regularną konserwacją zapobiegawczą i dokładnym monitorowaniem środowiska, zakłady użyteczności publicznej i obiekty przemysłowe mogą ograniczyć nieoczekiwane awarie, wydłużyć żywotność ograniczników i poprawić ogólną niezawodność swoich systemów zasilania.
