Co to jest test wyładowań częściowych i dlaczego jest niezbędny dla integralności sprzętu elektrycznego

Partial Test rozładowaniaodgrywa kluczową rolę w diagnostyce izolacji wysokiego napięcia i konserwacji predykcyjnej. W tym obszernym artykule badamy, czym jest wyładowanie niezupełne (WNZ), jak działa sprzęt do testowania WNZ i dlaczego wysokiej jakości systemy testujące — takie jakWeshineTest częściowego rozładowaniarozwiązania — są niezbędne w zapobieganiu kosztownym awariom elektrycznym.

📌 Podsumowanie artykułu

Ten blog obejmuje:

• Podstawowe pojęcia związane z wyładowaniami niezupełnymi i ich wpływem na systemy elektryczne.
• Sposób przeprowadzania testu wyładowań niezupełnych i rodzaje metod wykrywania wyładowań niezupełnych.
• Cechy techniczne i zalety nowoczesnych urządzeń do badań WNZ, w tym oferowanych przezWeshine.:contentReference[oaicite:0]{index=0}
• Przemysłowe przypadki użycia i standardy dotyczące testów wyładowań niezupełnych.
• Praktyczna tabela porównawcza przedstawiająca metody badań wyładowań niezupełnych i najważniejsze kwestie.
• Często zadawane pytania zawierające odpowiedzi na często zadawane pytania dotyczące technologii testowania wyładowań niezupełnych.
• Praktyczne porady dotyczące wyboru odpowiedniego systemu testów wyładowań niezupełnych z jasnym wezwaniemSkontaktuj się z namina końcu.

📑 Spis treści

• Co to jest wyładowanie częściowe?
• Dlaczego warto wykonać test wyładowania częściowego?
• Jak działa test wyładowań częściowych
• ZaletyTest wyładowania częściowego Weshine’aSprzęt
• Porównanie: Metody badań wyładowań niezupełnych
• Typowe zastosowania
• Często zadawane pytania
• Wnioski i kontakt

🔍 Co to jest wyładowanie częściowe?

Częściowe wyładowanie (PD)odnosi się do zlokalizowanego wyładowania elektrycznego, które tylko częściowo mostkuje izolację pomiędzy przewodnikami. W przeciwieństwie do awarii całkowitych, zdarzenia wyładowań niezupełnych nie powodują całkowitego wyładowania łukowego pomiędzy przewodnikami, ale emitują sygnały elektromagnetyczne, emisje akustyczne i impulsy elektryczne, które oznaczają naprężenie izolacji. Wyładowania te mają miejsce, gdy w lub na powierzchni mediów izolacyjnych powstają drobne puste przestrzenie, ślady powierzchniowe, korony lub mikroskopijne defekty.:contentReference[oaicite:1]{index=1}

Choć początkowo małe i często niewykrywalne podczas rutynowych inspekcji, wyładowania niezupełne przyspieszają z czasem degradację izolacji. W rzeczywistości awaria izolacji jest główną przyczyną awarii sprzętu elektrycznego, a wyładowania niezupełne są często najwcześniejszym wykrywalnym objawem pogorszenia się izolacji.:contentReference[oaicite:2]{index=2}

📊 Dlaczego warto wykonać test wyładowania częściowego?

A Test częściowego rozładowaniato kluczowe narzędzie konserwacji predykcyjnej służące do:

• Wykrywaj wczesne oznaki uszkodzenia izolacji, zanim nastąpi katastrofalna awaria.
• Oceń stan dielektryczny aktywów, takich jak transformatory, rozdzielnice, kable i silniki.
• Popraw niezawodność operacyjną, bezpieczeństwo i cykl życia aktywów.

Bez testów WNZ uszkodzenia izolacji wysokiego napięcia mogą postępować niezauważone, ostatecznie prowadząc do nieplanowanych przestojów, kosztownych napraw i zagrożeń bezpieczeństwa.

⚙️ Jak działa test wyładowań częściowych

Nowoczesne badania wyładowań niezupełnych obejmują zaawansowane instrumenty zdolne do wykrywania sygnatur elektrycznych, akustycznych i elektromagnetycznych związanych ze zdarzeniami wyładowań. Te systemy testowe często wykorzystują wiele metod wykrywania, w tym:

• Detekcja ultradźwiękowa– wykrywa fale dźwiękowe o wysokiej częstotliwości emitowane przez aktywność wyładowań niezupełnych.:contentReference[oaicite:3]{index=3}
• Przekładniki prądowe wysokiej częstotliwości (HFCT)– przechwytywanie impulsów prądu WNZ.:contentReference[oaicite:4]{index=4}
• Czujniki UHF– wykrywa fale elektromagnetyczne o ultrawysokiej częstotliwości.:contentReference[oaicite:5]{index=5}
• Przejściowe napięcie uziemienia (TEV)detekcja – rejestruje stany nieustalone napięcia na powierzchniach metalowych.:contentReference[oaicite:6]{index=6}

Dane z tych czujników są analizowane w celu wygenerowania map intensywności wyładowań niezupełnych, kształtów fal i raportów trendów, które umożliwiają precyzyjną ocenę i planowanie działań naprawczych.

⭐ ZaletyTest wyładowania częściowego Weshine’aSprzęt

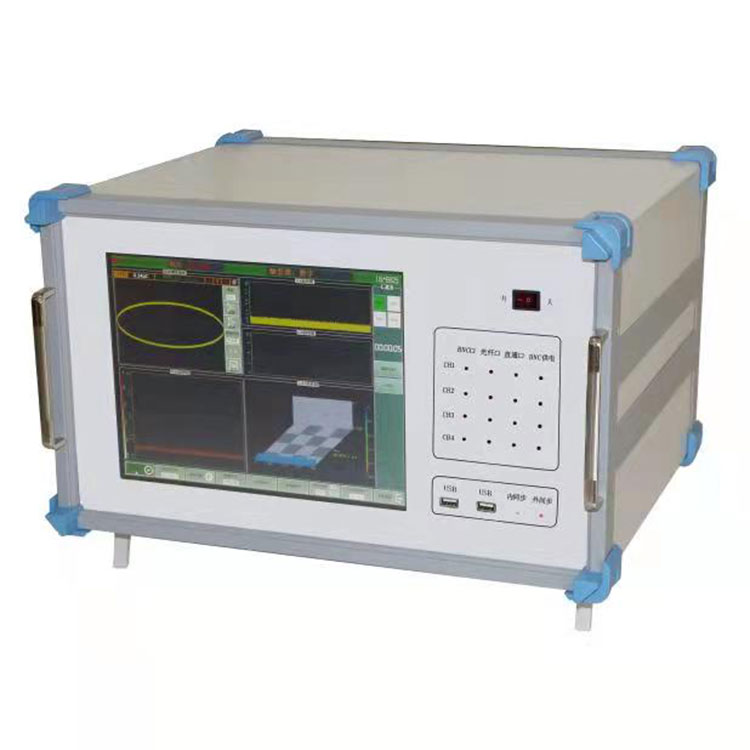

Weshine elektrycznyoferuje szeroką gamę rozwiązań do testów wyładowań niezupełnych zaprojektowanych z myślą o niezawodności, precyzji i łatwości użytkowania. Jako profesjonalny producent i dostawca systemów do badań wyładowań niezupełnych,Weshineprodukty mogą:

• Identyfikuj defekty izolacji, w tym śledzenie powierzchni, wyładowania koronowe, wyładowania łukowe, wewnętrzne puste przestrzenie i elektrody pływające.:contentReference[oaicite:7]{index=7}
• Obsługa wielu trybów wykrywania wyładowań niezupełnych w celu kompleksowej diagnostyki.
• Zapewniaj intuicyjną wizualizację danych za pomocą wyświetlaczy przebiegów i narzędzi analitycznych.
• Oferuj solidny sprzęt odpowiedni do środowisk terenowych i laboratoryjnych.

Niezależnie od tego, czy jest używany do rutynowej kontroli, czy szczegółowej analizy izolacji transformatora i akcesoriów wysokiego napięcia,Test wyładowania częściowego Weshine’asystemy zapewniają zaawansowaną diagnostykę w złożonych procesach konserwacji elektrycznej.

📈 Porównanie metod badania wyładowań częściowych

💡 Typowe zastosowania testów wyładowań niezupełnych

Testy wyładowań częściowychsą stosowane w szerokiej gamie urządzeń elektrycznych wysokiego napięcia:

• Transformatory:Aby zapewnić integralność uzwojenia i izolacji.
• Rozdzielnica:Aby zidentyfikować zniszczoną izolację przed awarią.
• Kable wysokiego napięcia:Aby wskazać strefy słabej izolacji.:contentReference[oaicite:8]{index=8}
• Maszyny obrotowe:Do oceny izolacji silnika i generatora.:contentReference[oaicite:9]{index=9}

❓ Najczęściej zadawane pytania

Co wykrywa test wyładowania częściowego?

Identyfikuje zlokalizowane defekty izolacji, takie jak wyładowania koronowe, puste przestrzenie, ślady powierzchniowe lub pływające elektrody, które z czasem mogą prowadzić do uszkodzenia izolacji.

Czy badania wyładowań niezupełnych są nieniszczące?

Tak — odpowiedni test wyładowań niezupełnych jest nieniszczący i można go przeprowadzić przy normalnym napięciu roboczym, aby ocenić stan izolacji bez uszkodzenia sprzętu.:contentReference[oaicite:10]{index=10}

Jak często należy wykonywać badania WNZ?

Częstotliwość zależy od wieku aktywów, ich krytyczności i obciążenia środowiska, ale w przypadku infrastruktury wysokiego napięcia powszechne są regularne odstępy czasu (np. co roku).

Czy testy wnz mogą zastąpić inne testy elektryczne?

Nie — uzupełnia inną diagnostykę, taką jak testy rezystancji izolacji i testy wysokiego napięcia, zapewniając całościową ocenę.

📬 Wnioski i kontakt

Podsumowując, ATest częściowego rozładowaniama kluczowe znaczenie dla zapewnienia długoterminowego dobrego stanu systemów izolacyjnych wysokiego napięcia. Zaawansowany sprzęt – npTest wyładowania częściowego Weshine’aplatformy — umożliwia precyzyjne wykrywanie, jasną diagnostykę i większą niezawodność zasobów.:contentReference[oaicite:11]{index=11}

Jeśli chcesz ulepszyć swoją strategię konserwacji za pomocą profesjonalnych narzędzi do testowania wyładowań niezupełnych lub potrzebujesz dostosowanego rozwiązania do testowania,Skontaktuj się z namiaby uzyskać porady ekspertów, informacje o cenach i spersonalizowane rekomendacje. Nasz zespół chętnie pomoże w Twoich potrzebach technicznych i zakupowych.
